工业设备慢走轴传动支撑机构

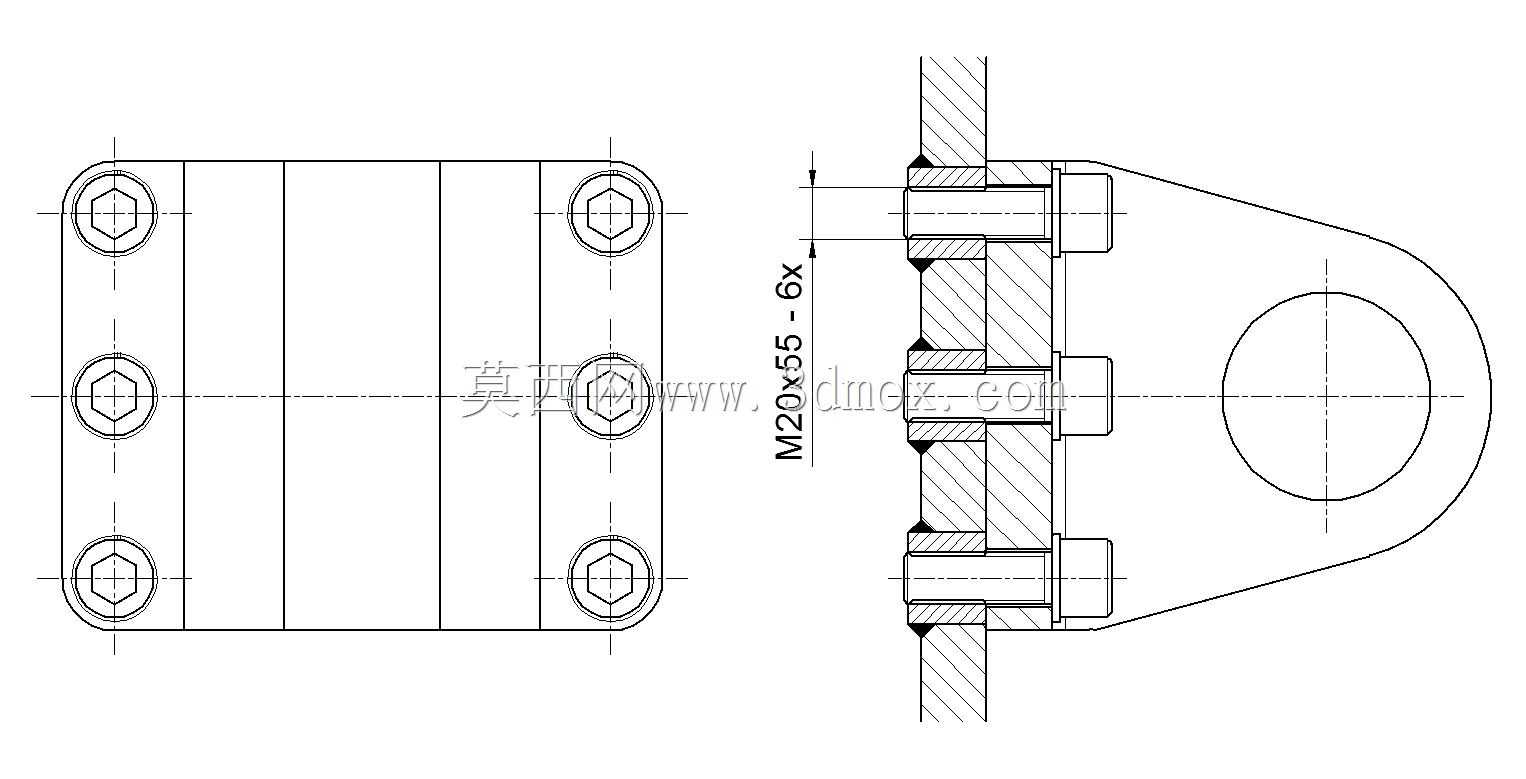

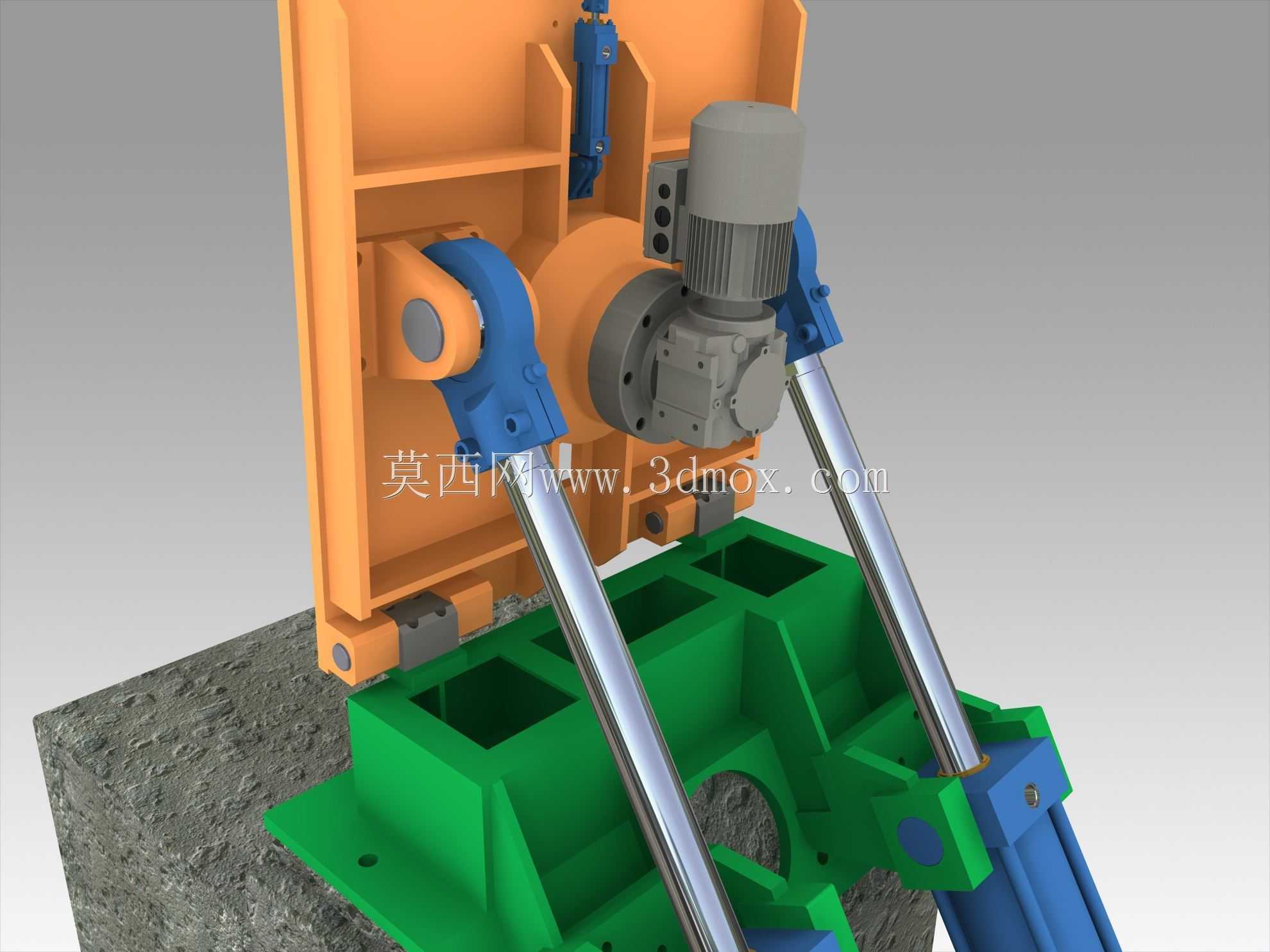

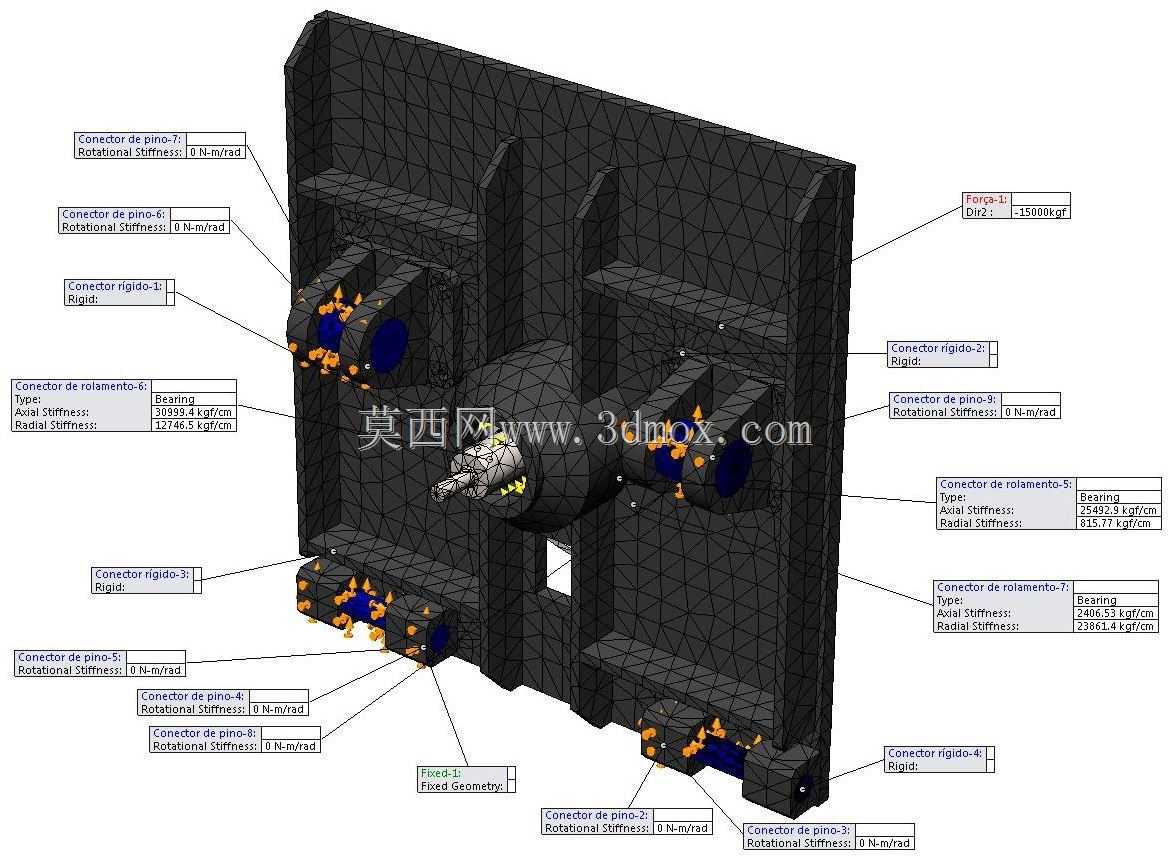

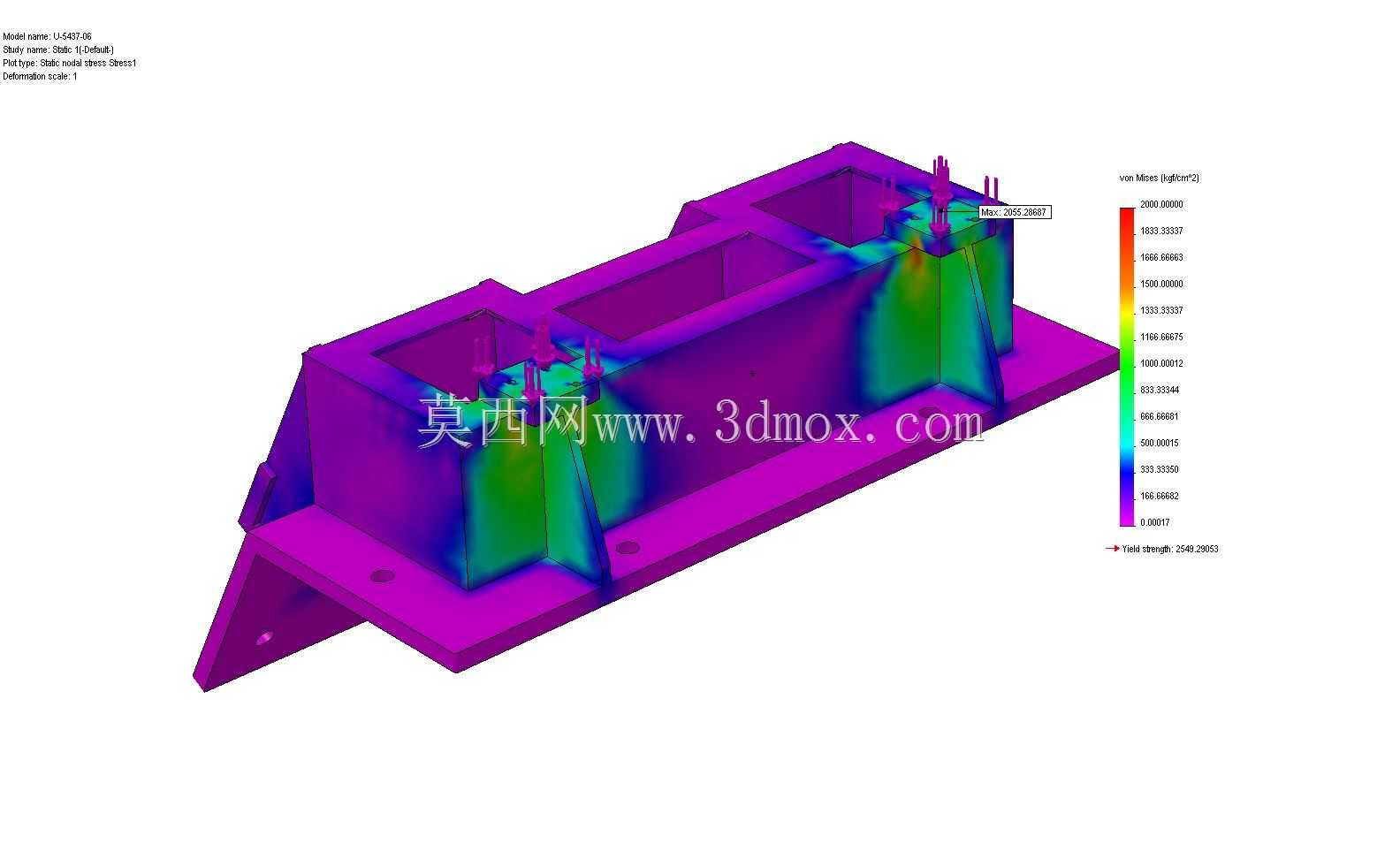

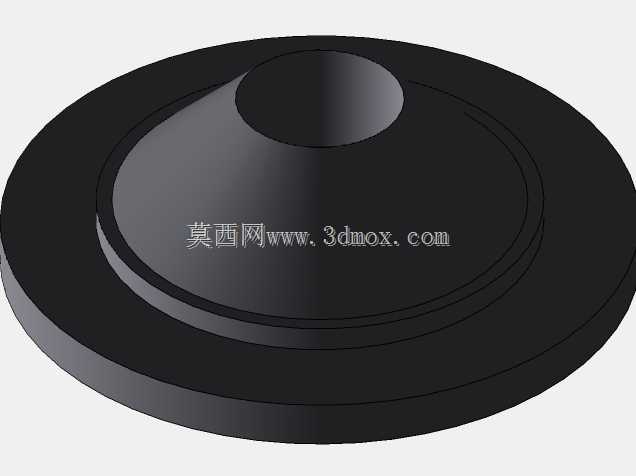

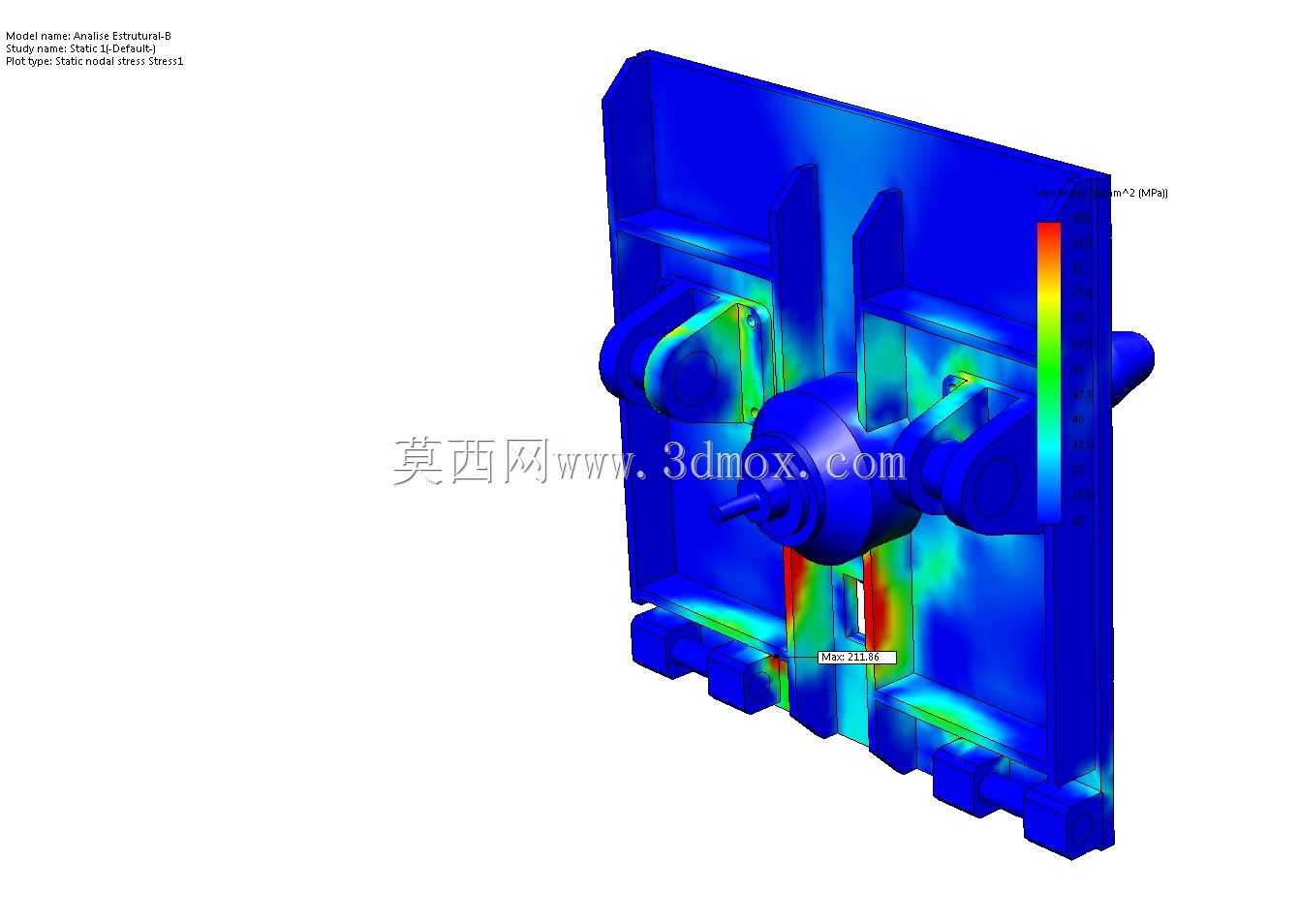

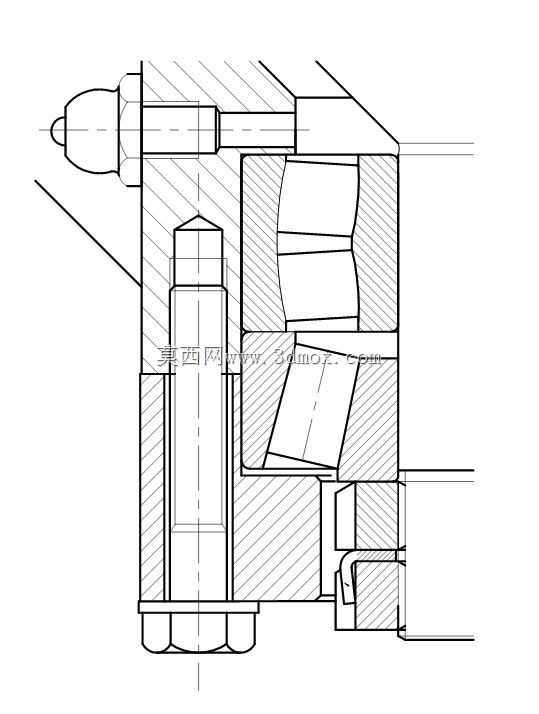

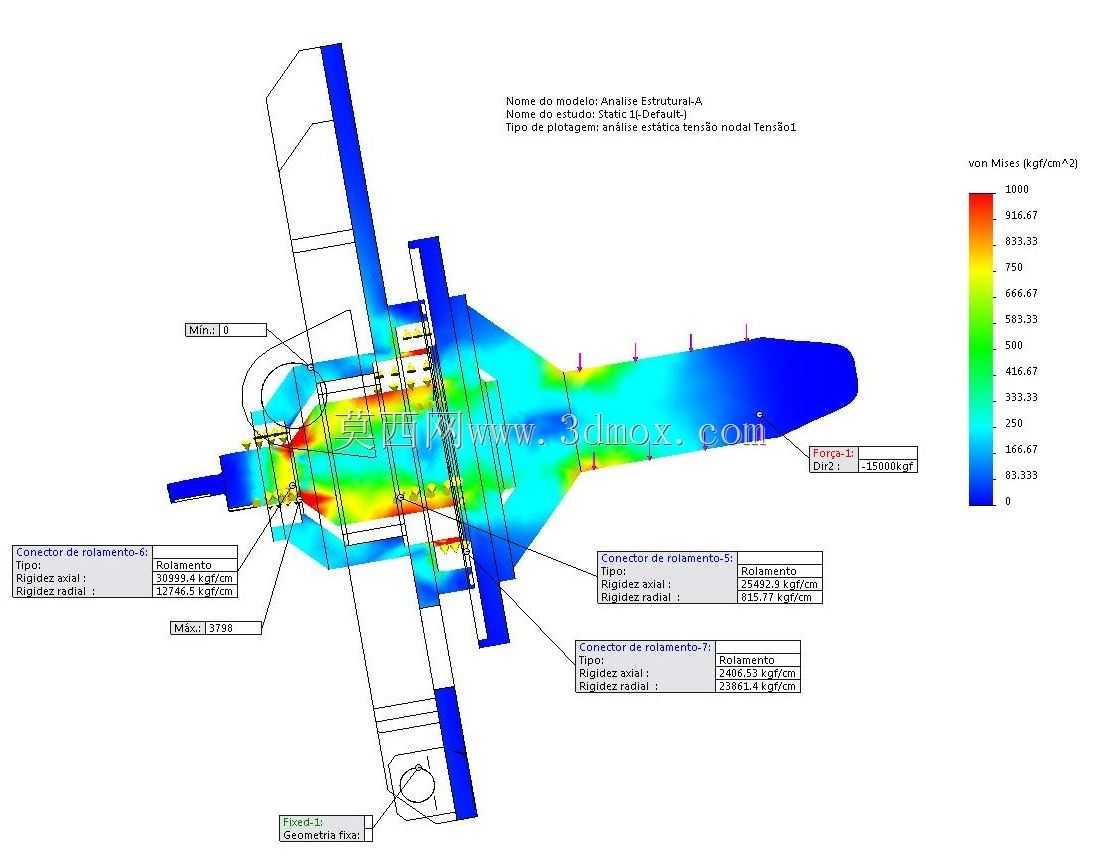

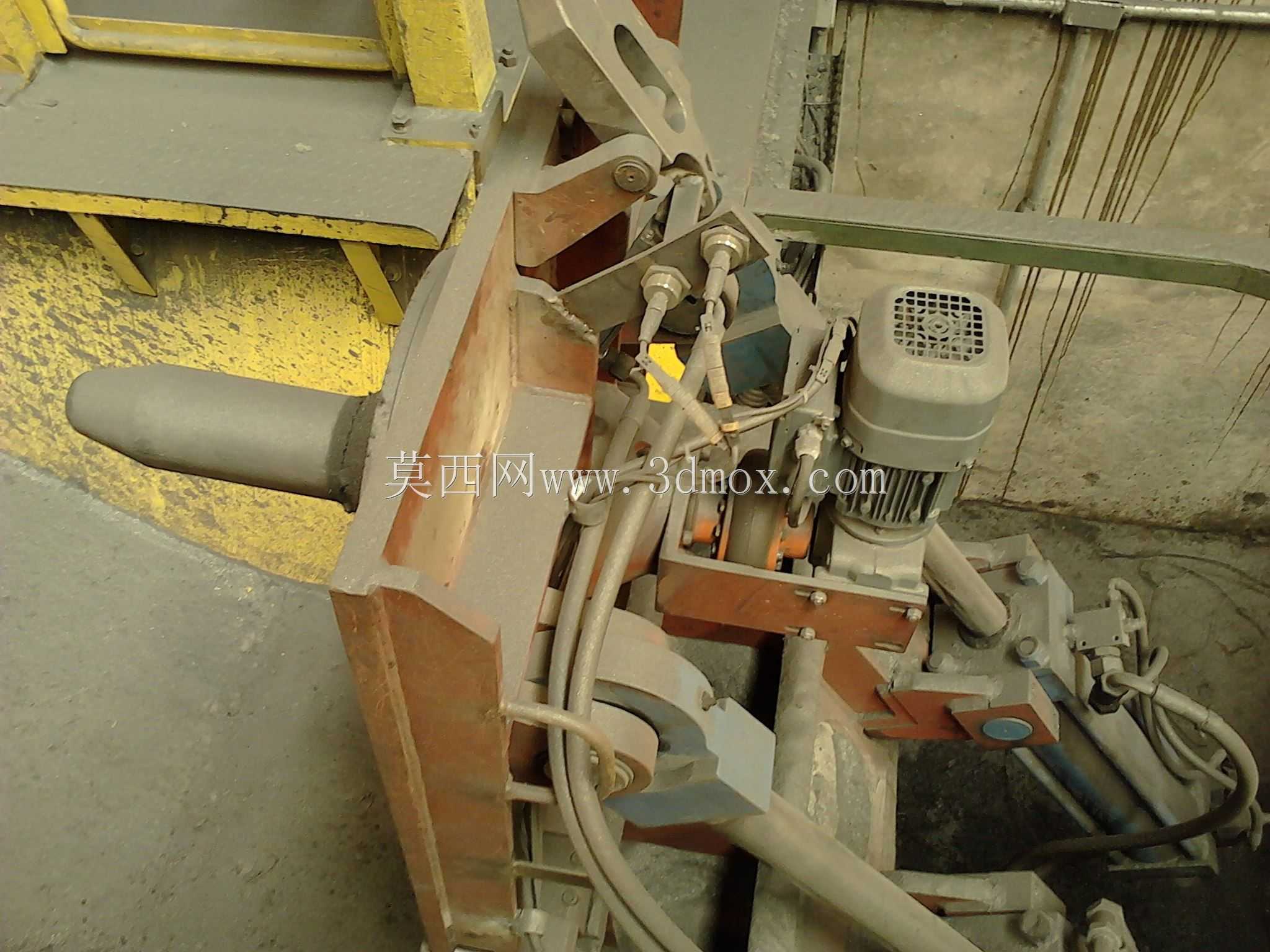

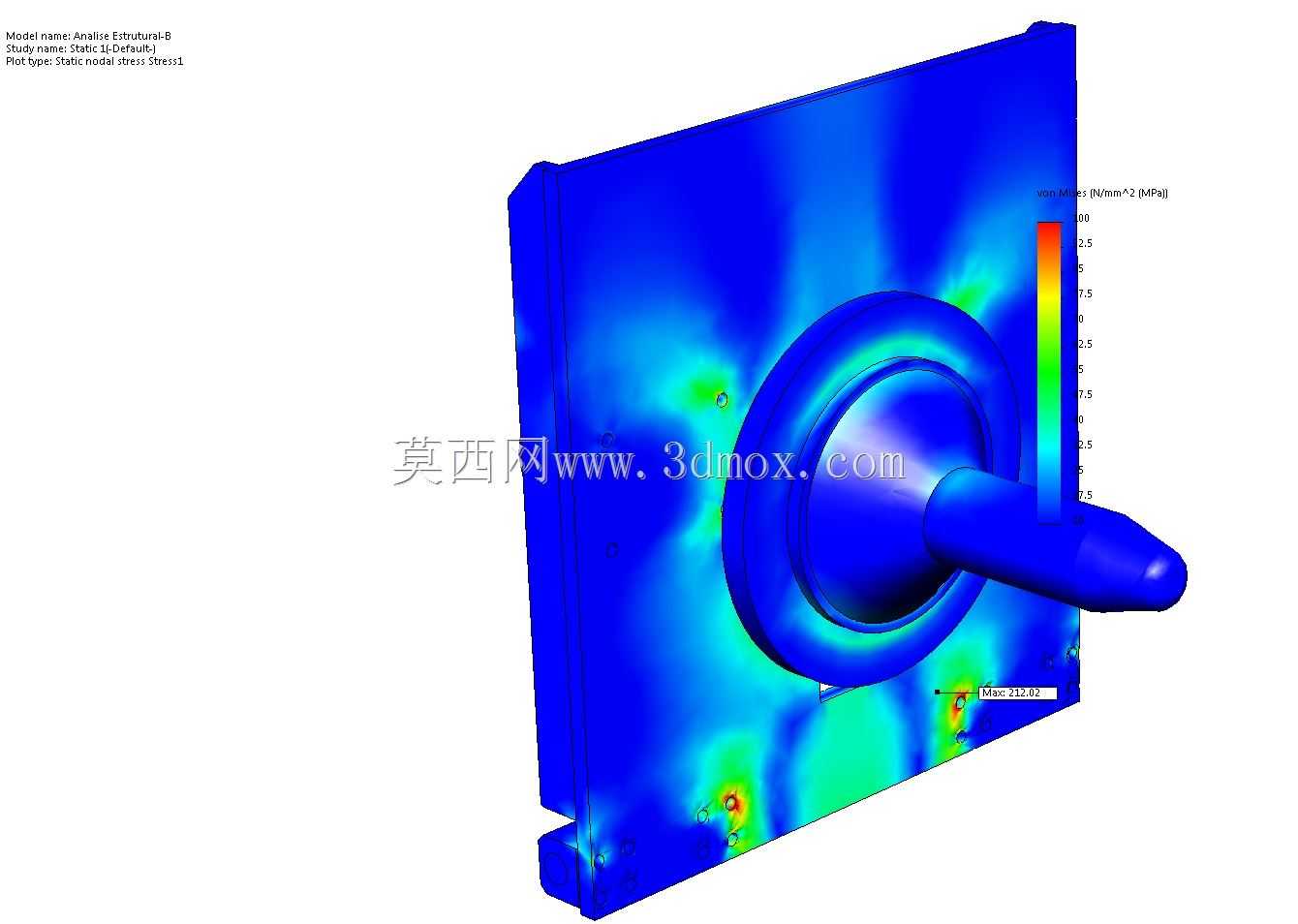

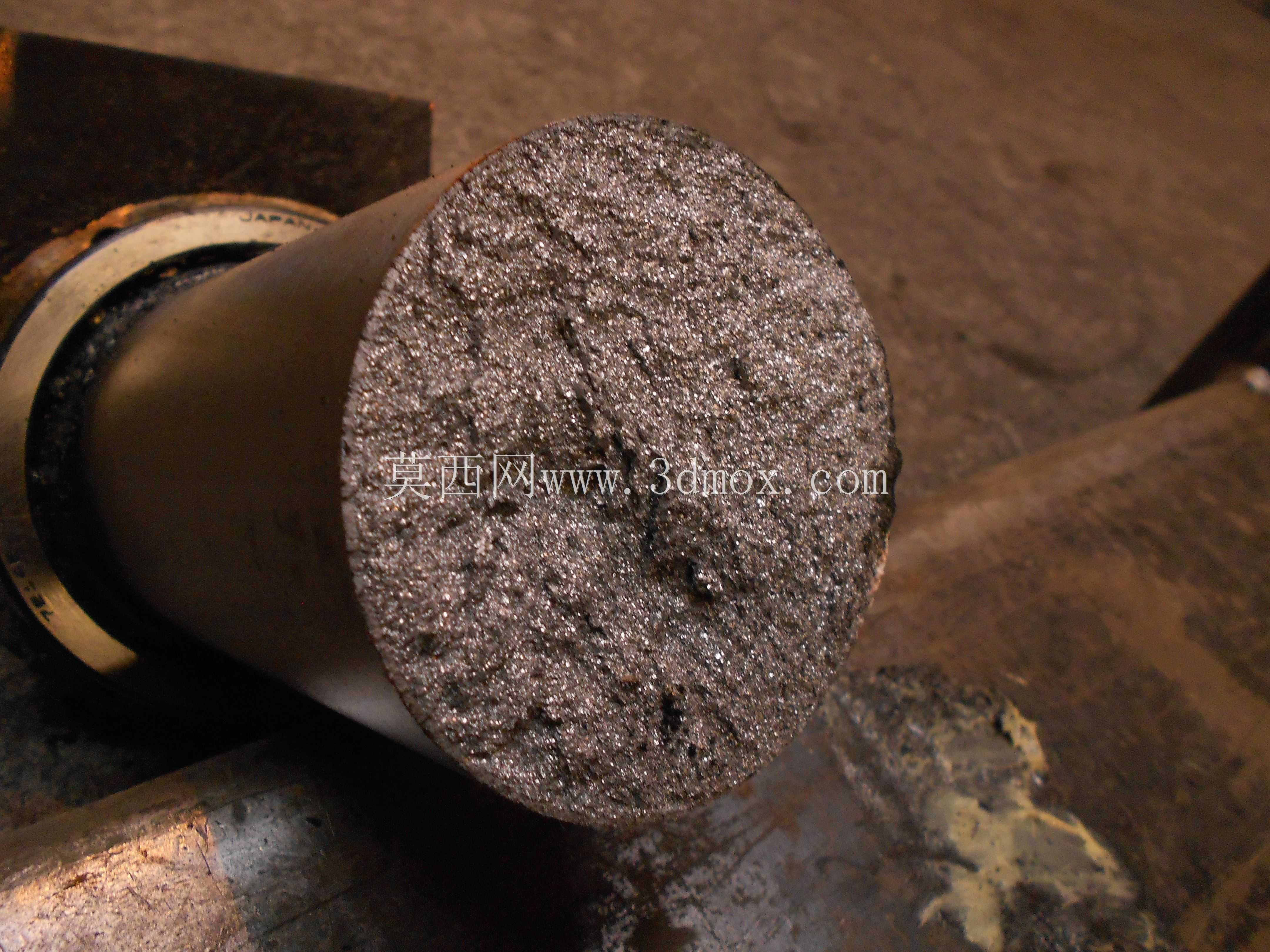

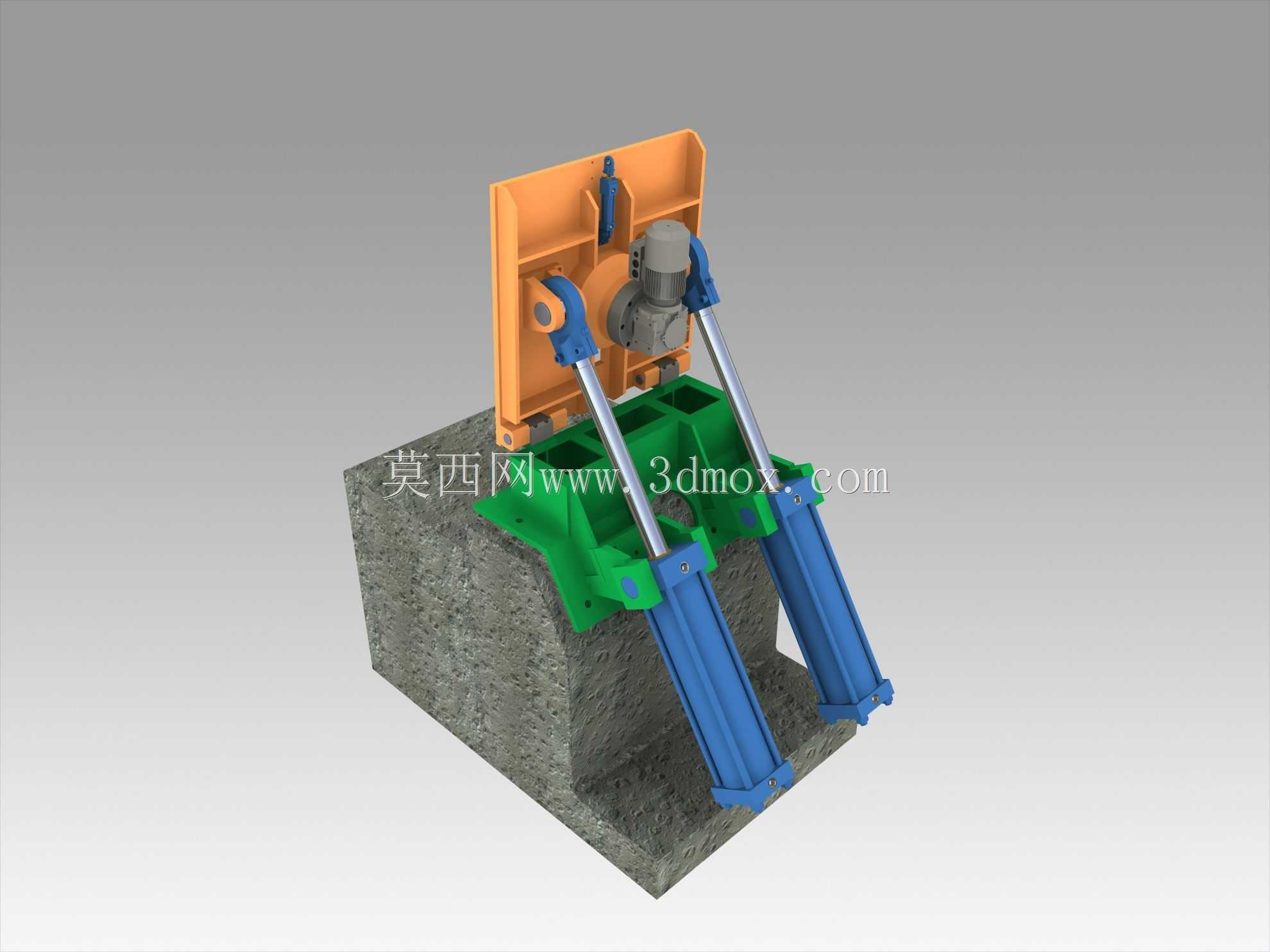

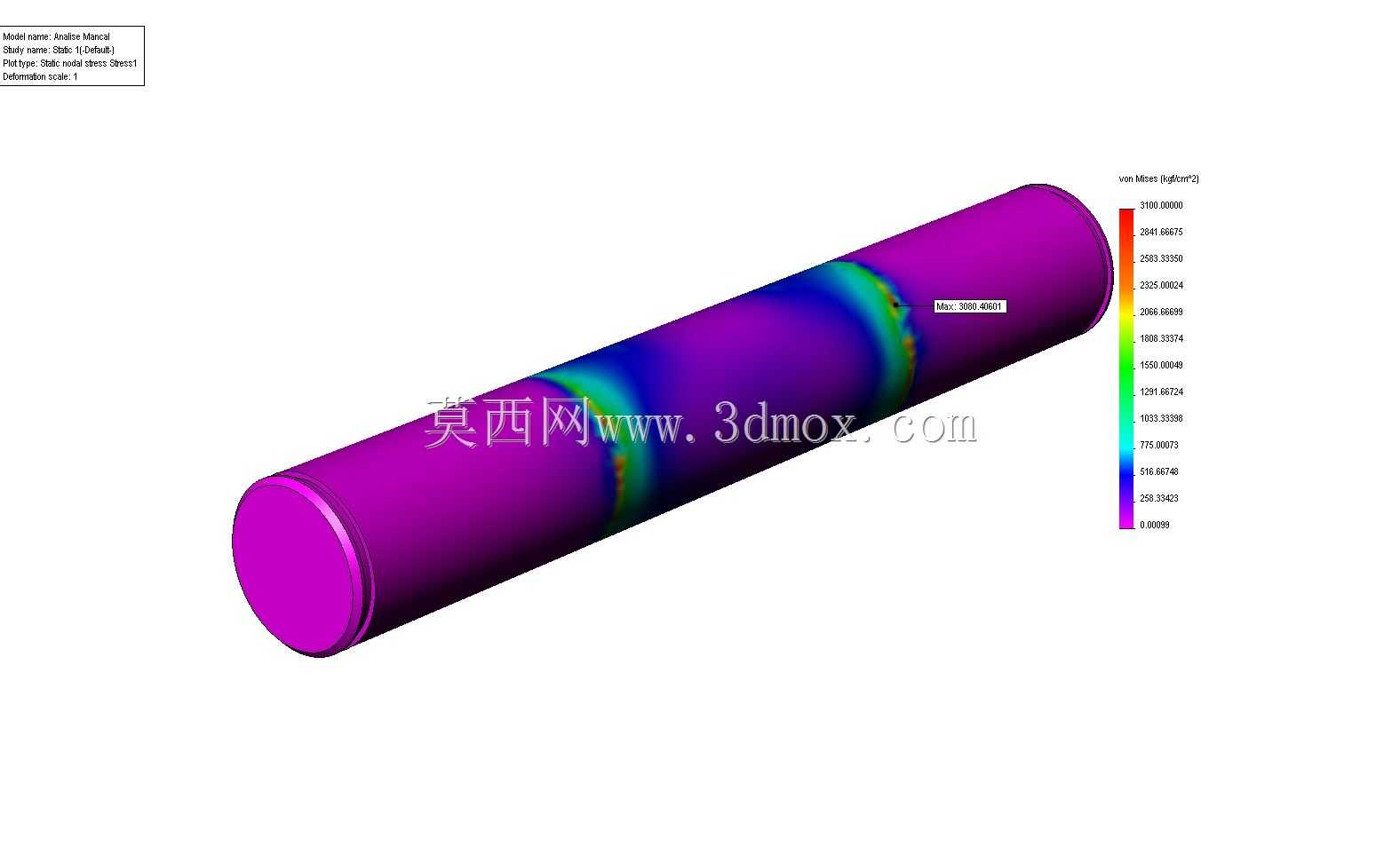

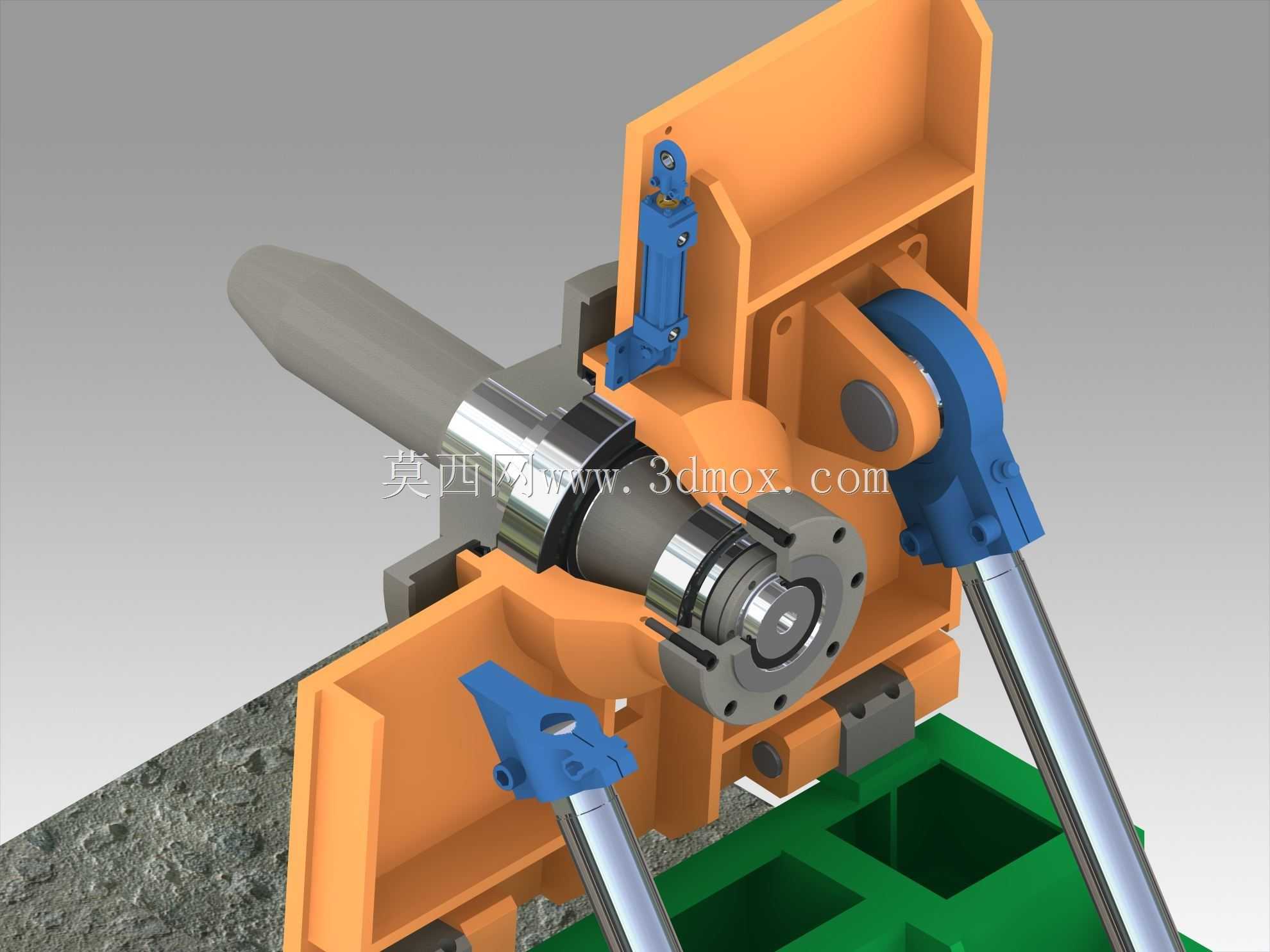

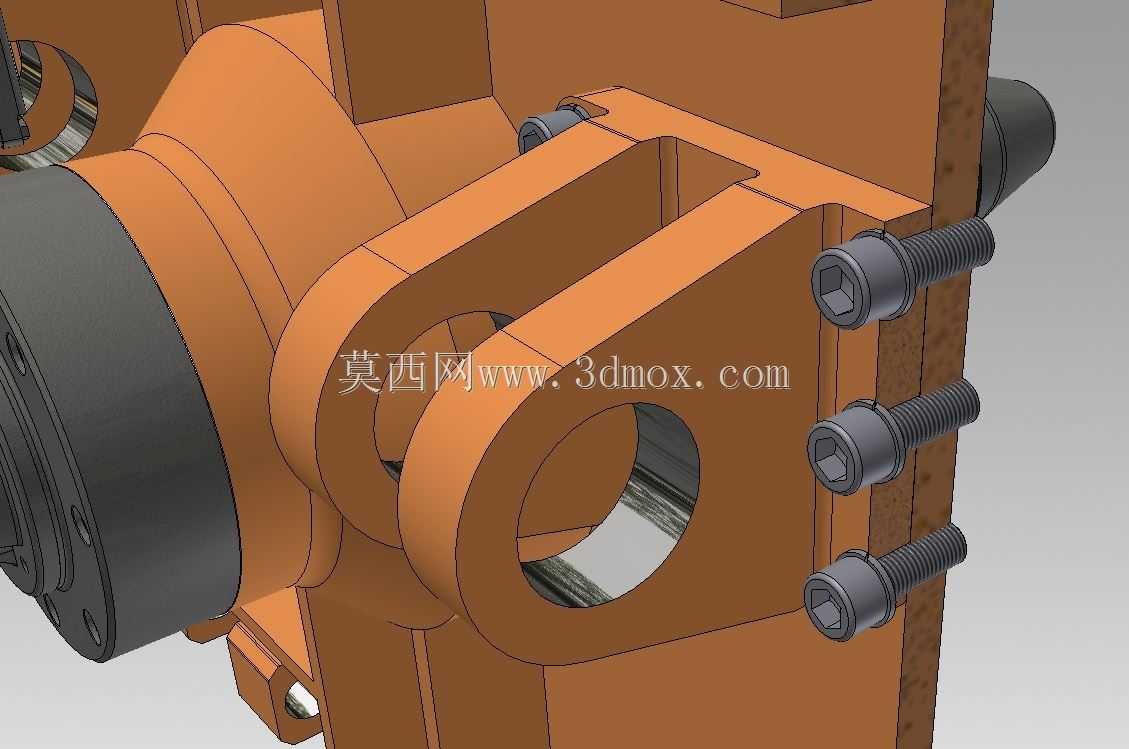

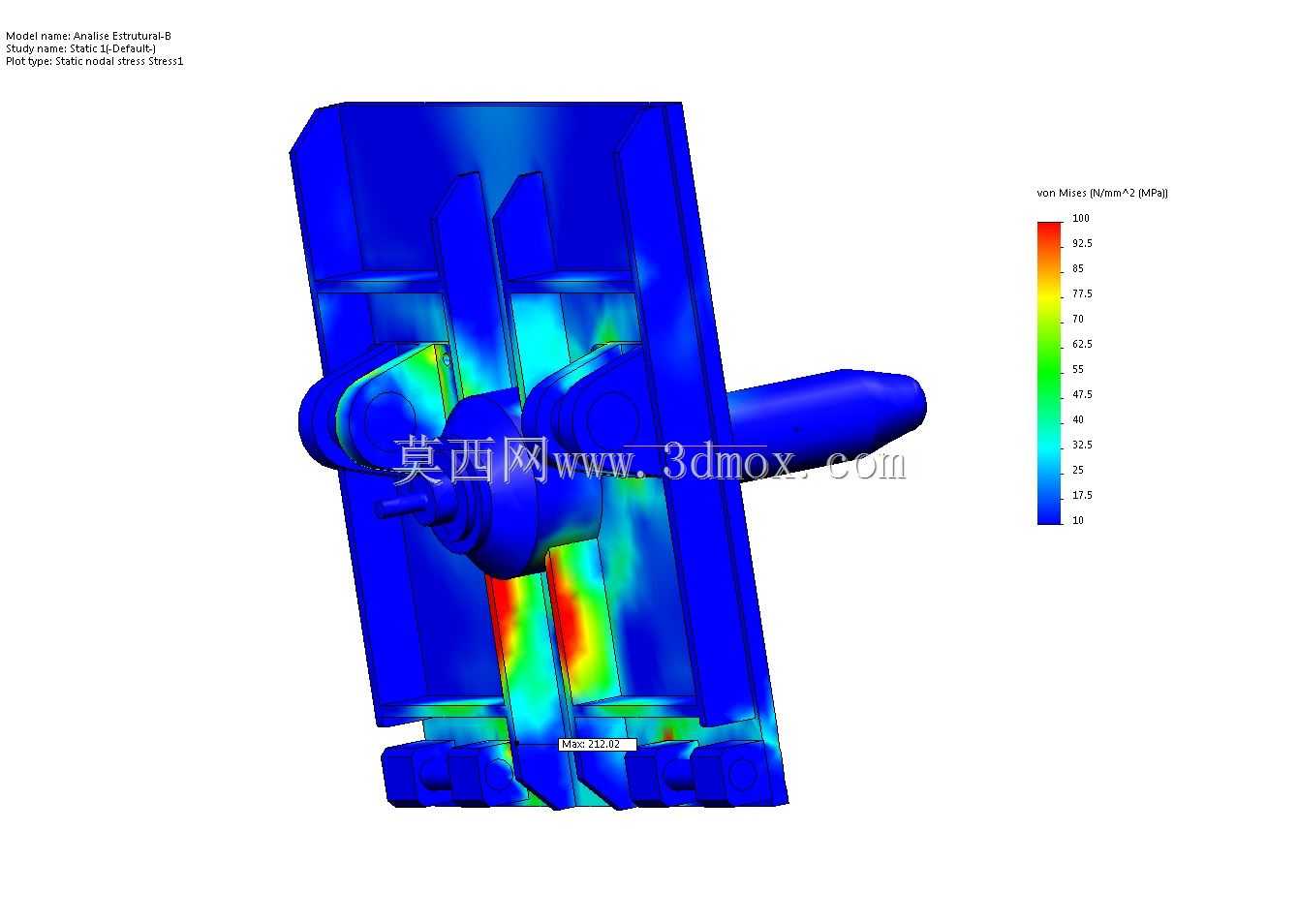

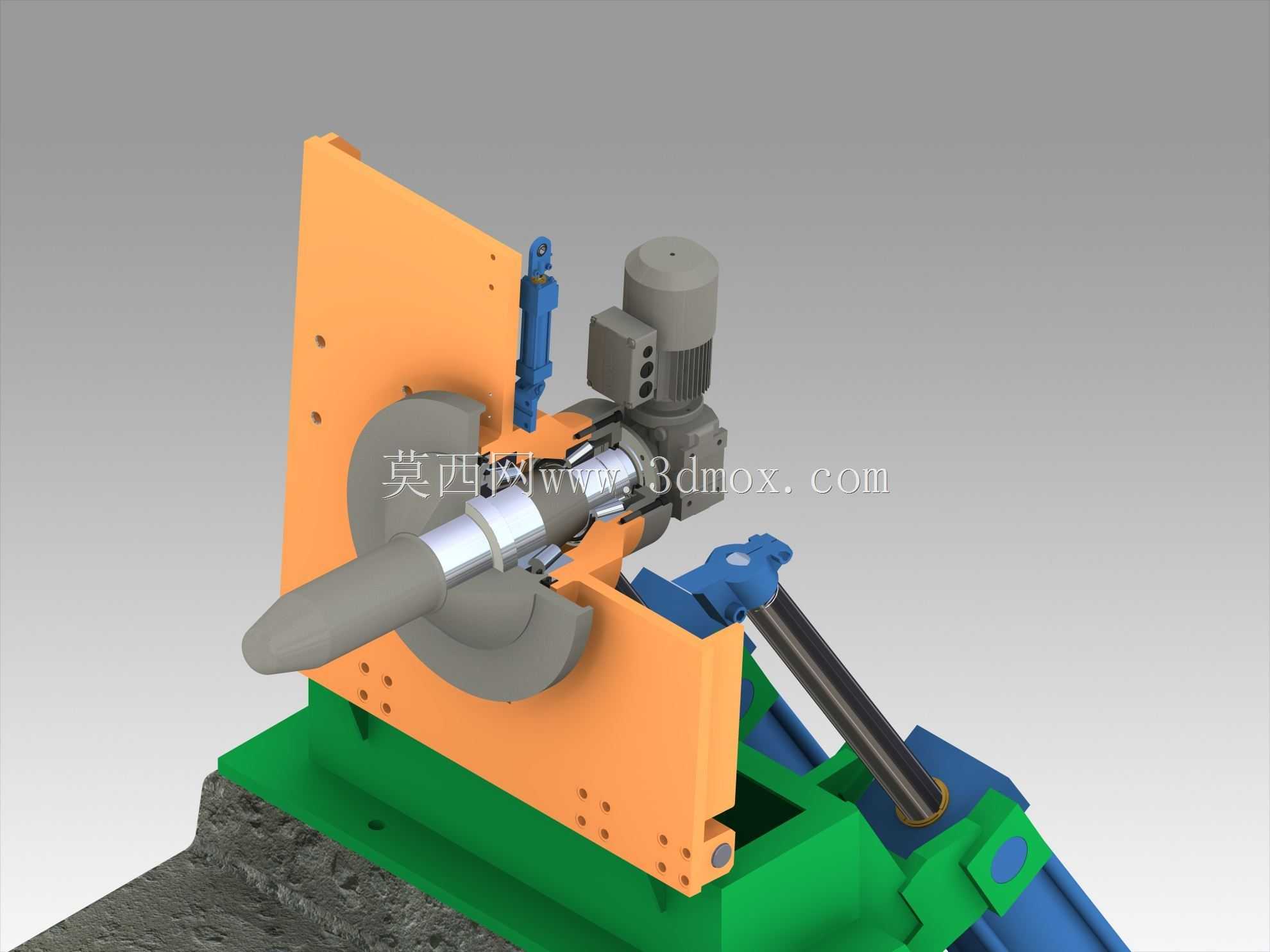

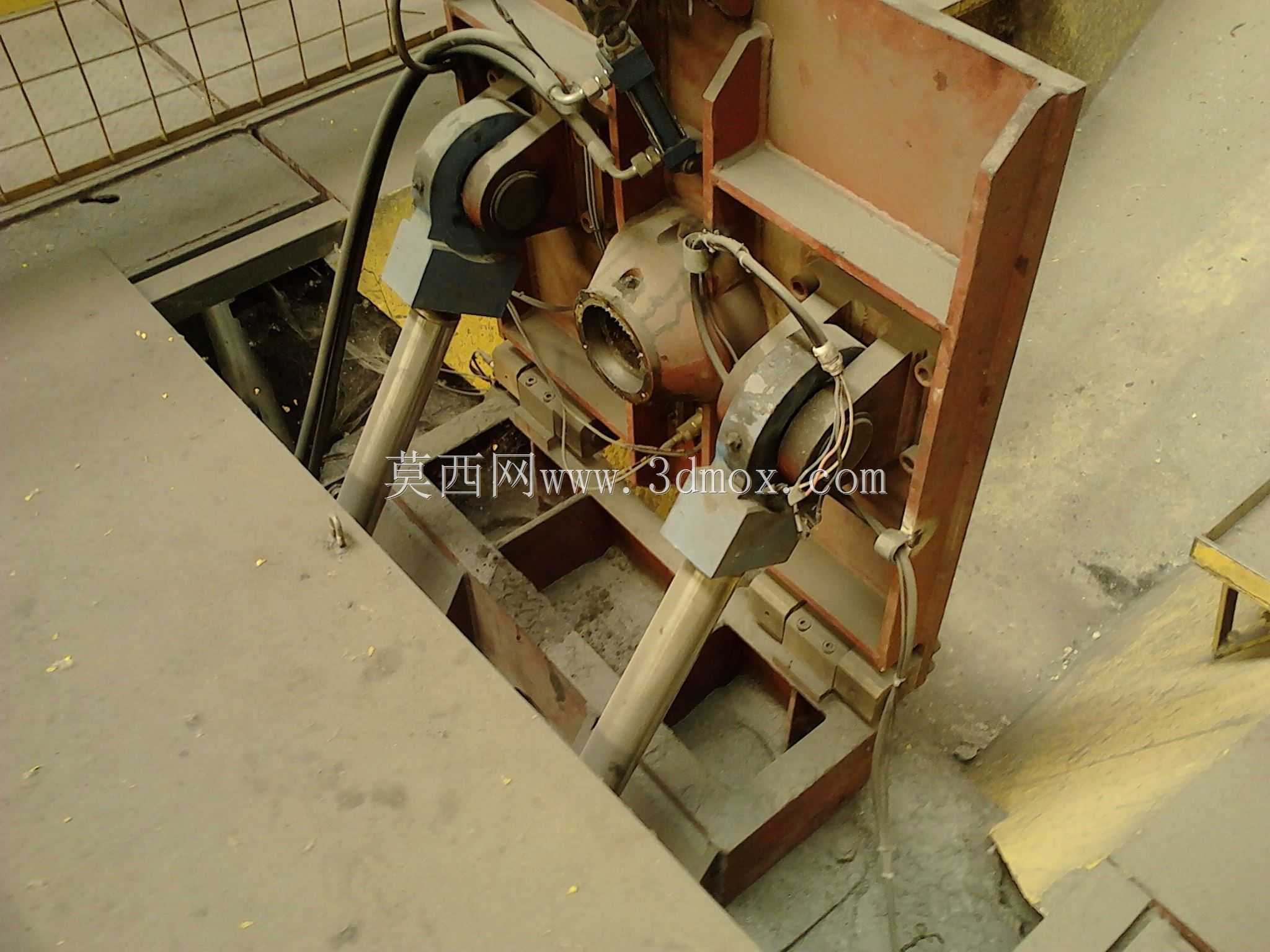

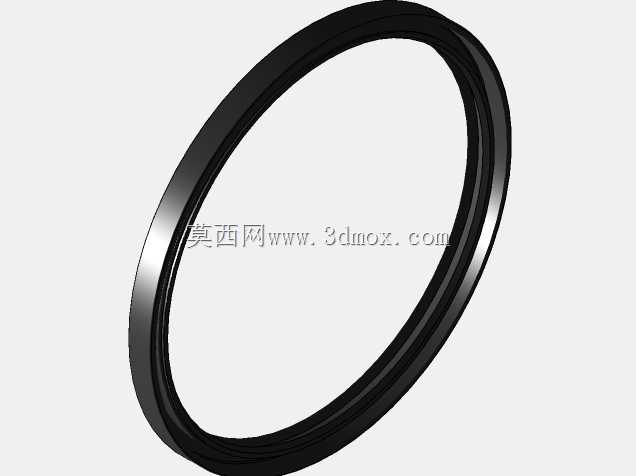

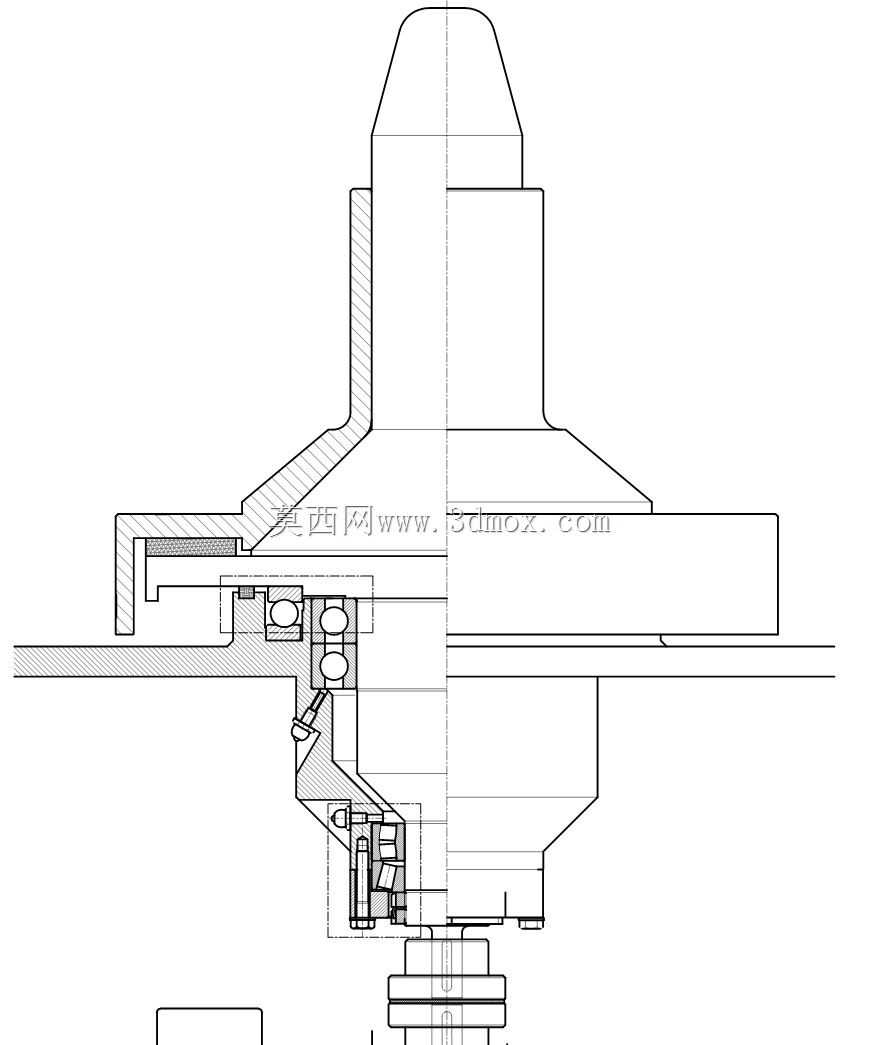

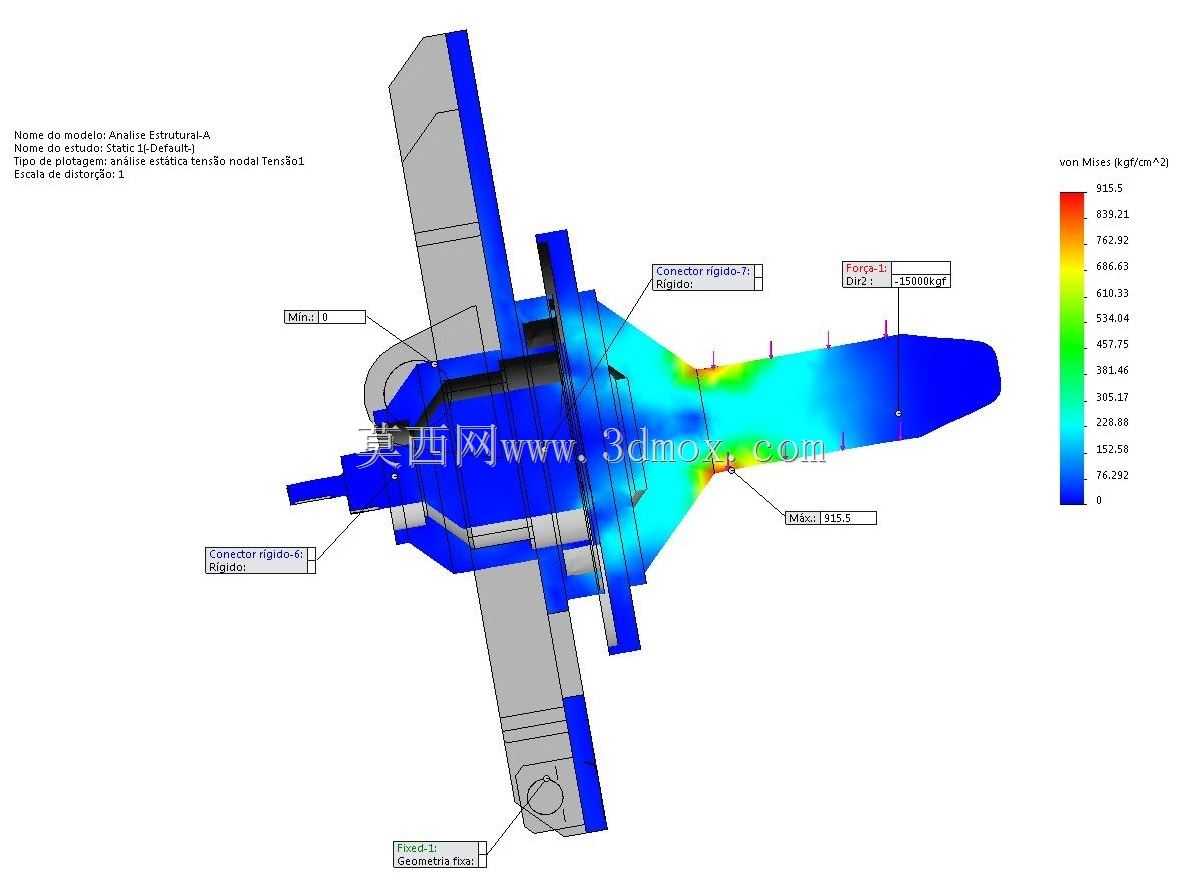

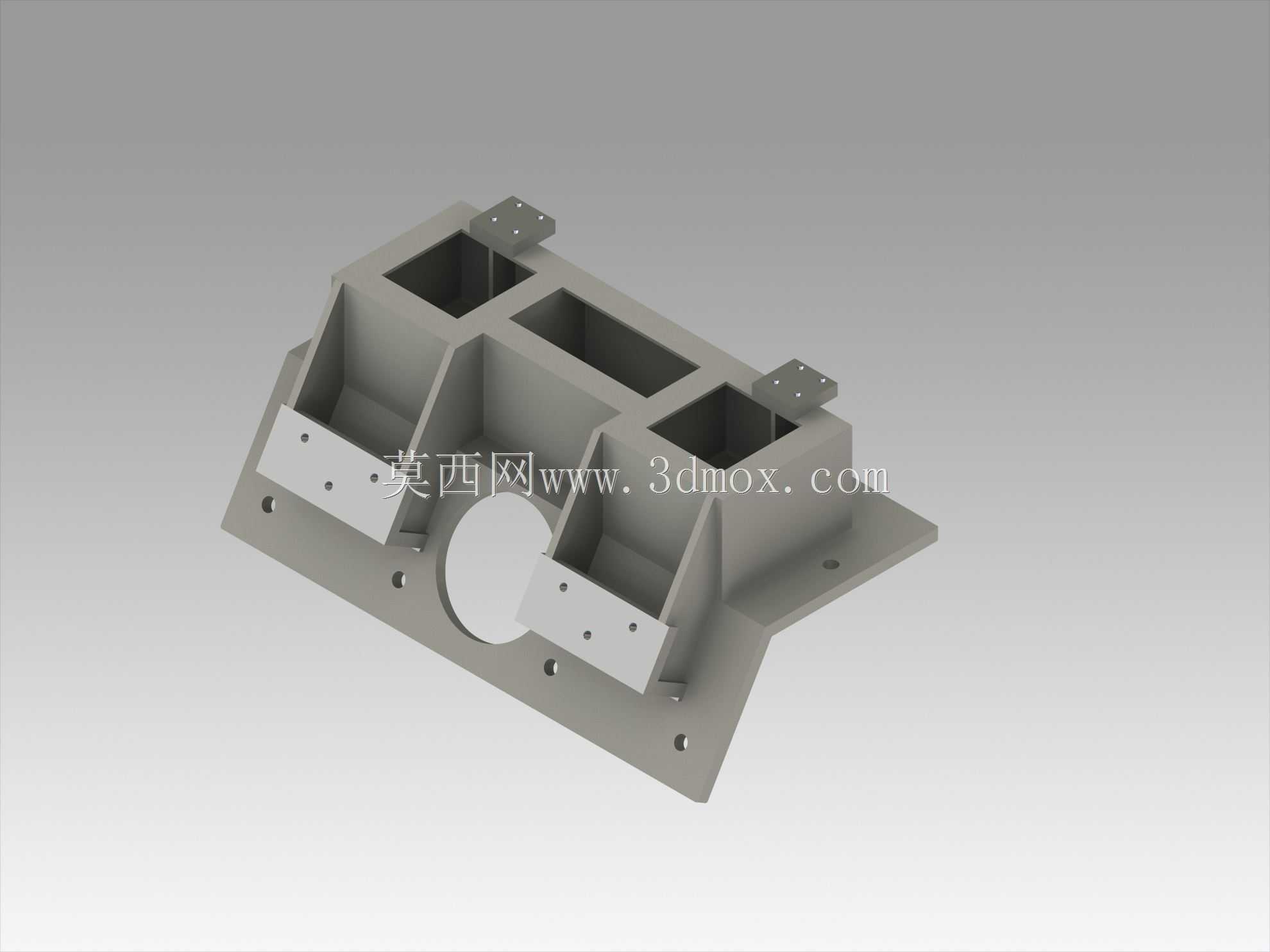

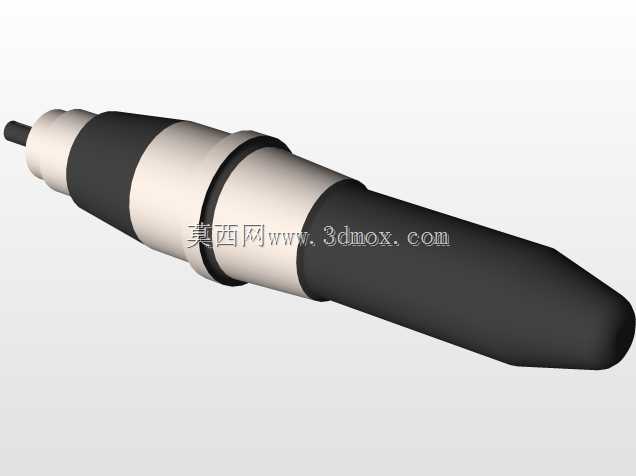

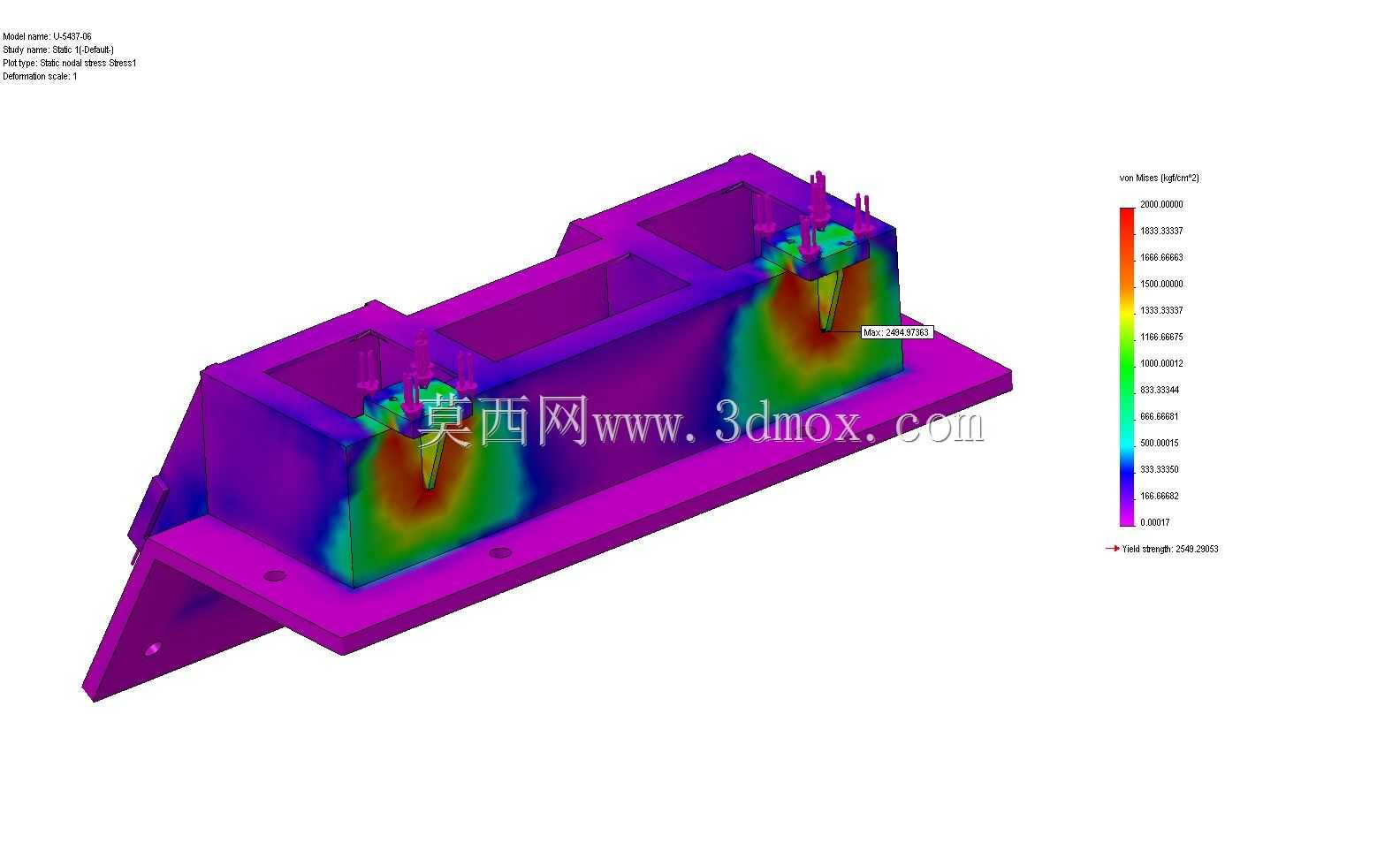

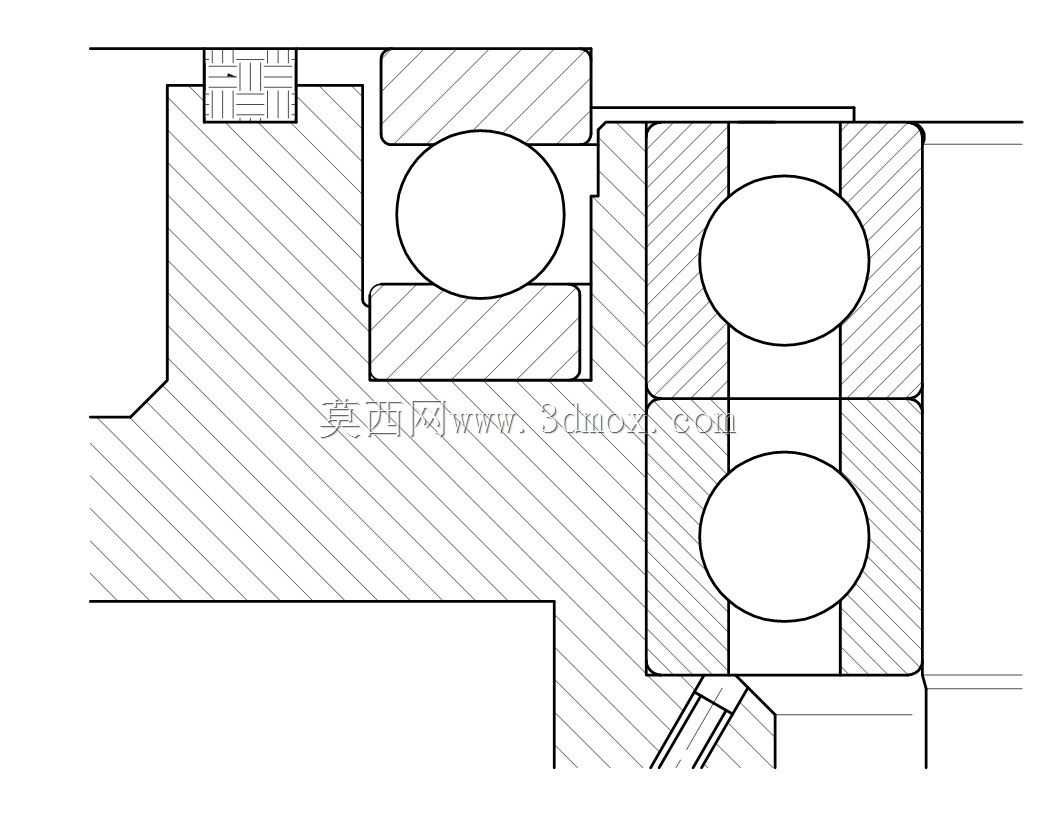

该慢走轴机构主要应用于重型工业装备的低速大扭矩进给传动场景，常见于冶金轧制生产线、重型物料输送设备、大型工程作业机械的进给单元中，承担低速平稳位移输出、重载载荷承载、传动精度保持的核心作用，能够在高负载、多粉尘、连续作业的严苛工业环境下长期稳定运行，为设备的精准位移控制提供可靠的机械结构支撑。从实际用途来看，该机构通过电机驱动配合液压辅助支撑结构，可实现轴系的低速平稳进给动作，避免高速传动带来的冲击与定位误差，适配需要毫米级进给精度、数吨级承载能力的作业工况，既能够独立作为直线进给单元完成工位间的慢速位移输送，也可集成到大型成套设备中作为核心传动执行部件，配合电控系统实现位移量的精准调控。在功能特性上，该机构采用分体式模块化设计，上部橙色安装基座可直接与设备主体机架通过螺栓刚性连接，下部绿色承载底座通过地脚结构固定于混凝土安装基础，两侧对称布置的镀铬液压撑杆可分担轴系作业过程中产生的径向载荷与倾覆力矩，蓝色铰接支座采用自润滑轴套结构，能够在长期往复摆动过程中降低摩擦损耗，减少维护频次，中部集成的驱动电机与减速单元直连轴体，省去了额外的传动连接环节，大幅提升了传动效率，降低了传动间隙带来的精度损失。设计思路上，该结构优先考虑重载工况下的结构刚性与运行稳定性，所有承力部件均采用箱型焊接结构，在保证整体强度的前提下尽可能降低结构自重，铰接位置均设计有可拆卸的耐磨衬套，便于后期磨损后的快速更换，液压撑杆的铰接点位置经过力学仿真优化，可在轴系全行程范围内提供均匀的支撑力，避免应力集中导致的结构变形，驱动单元采用法兰直装的安装形式，既保证了同轴度要求，也缩减了整体安装空间。从安装边界来看，该机构整体采用立式安装布局，下部承载底座的安装孔位按照通用工业设备地脚标准设计，安装时需保证基座平面的水平度误差不超过千分之一，上部安装面与设备机架的连接面需做贴合处理，避免连接间隙带来的传动振动，轴系的有效行程范围内无额外结构干涉，两侧液压撑杆的摆动空间预留充足，可适配不同安装基础的高度差调整需求，整体结构的外形尺寸适配多数中型工业设备的安装空间要求，无需对原有设备机架做大规模改造即可完成集成安装。
