摆式行李拖运汽车拖车结构设计

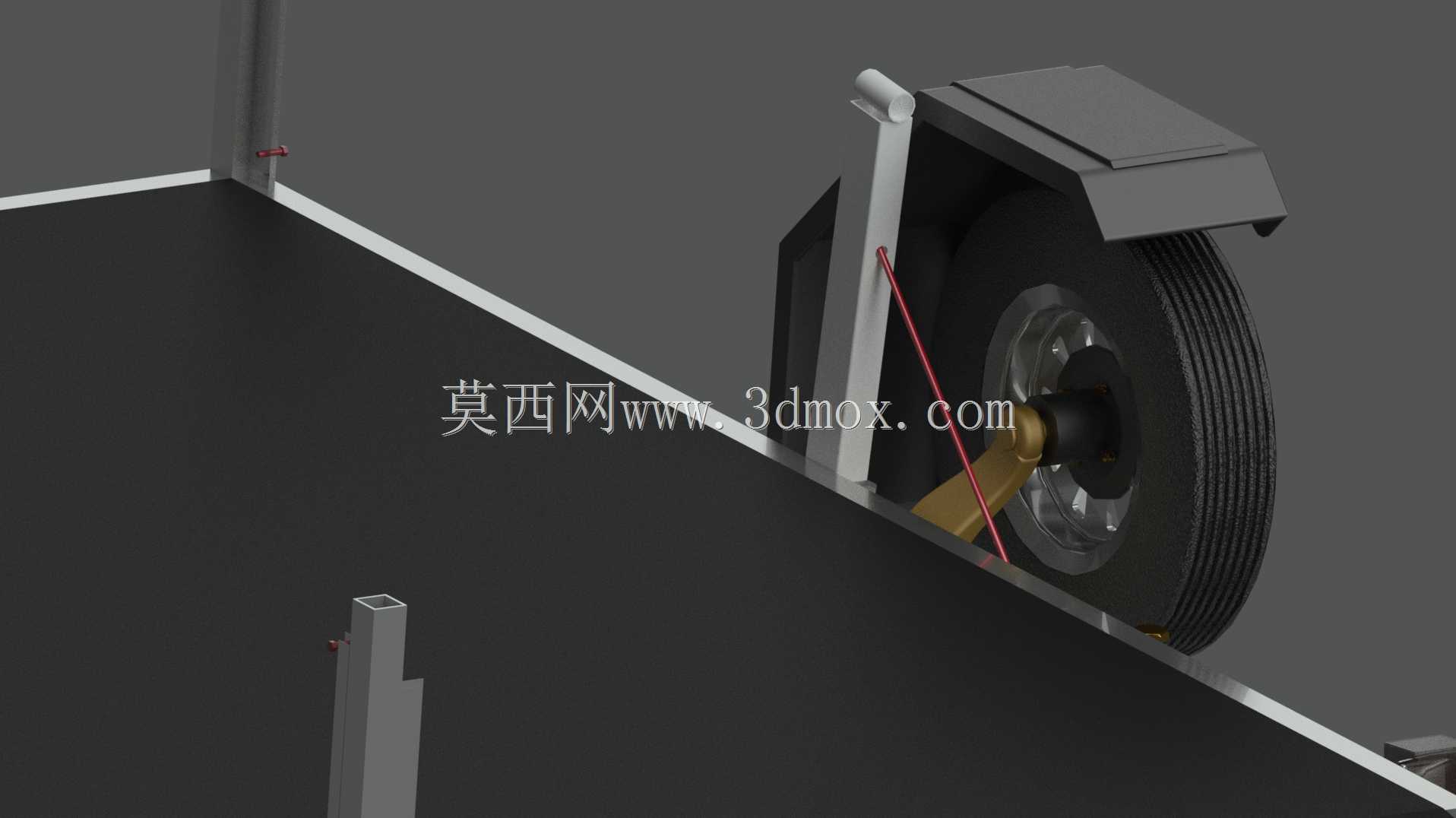

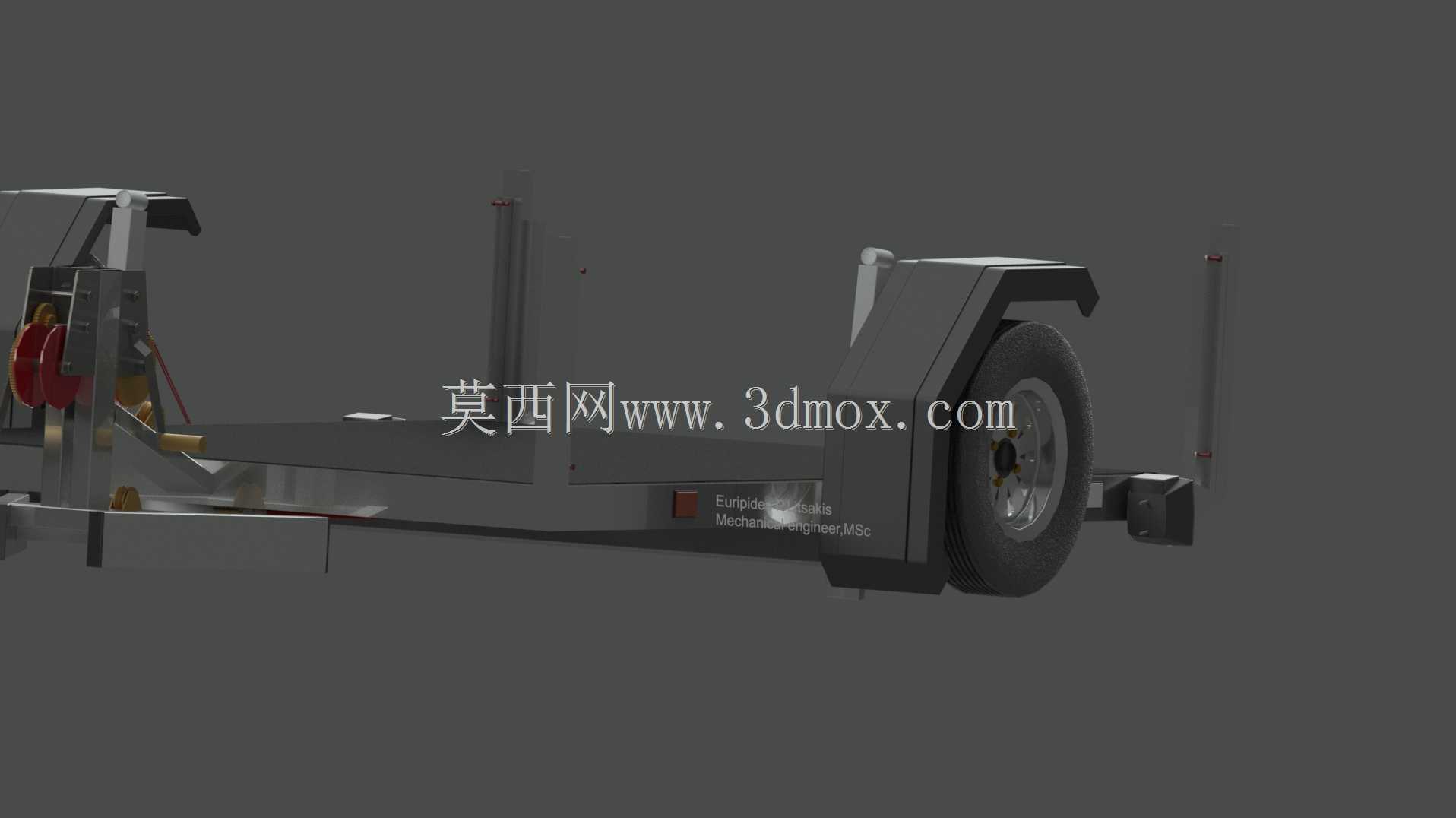

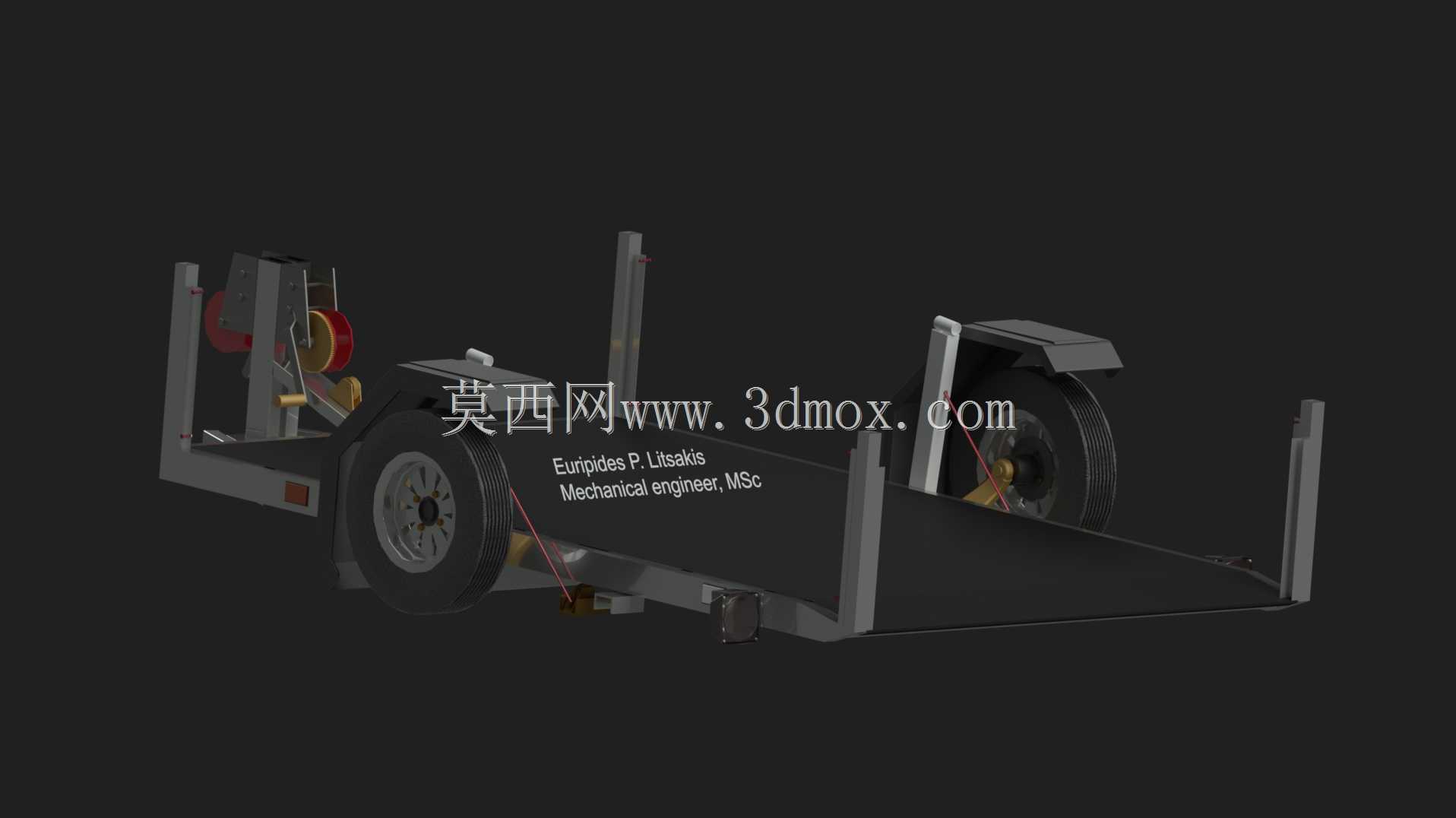

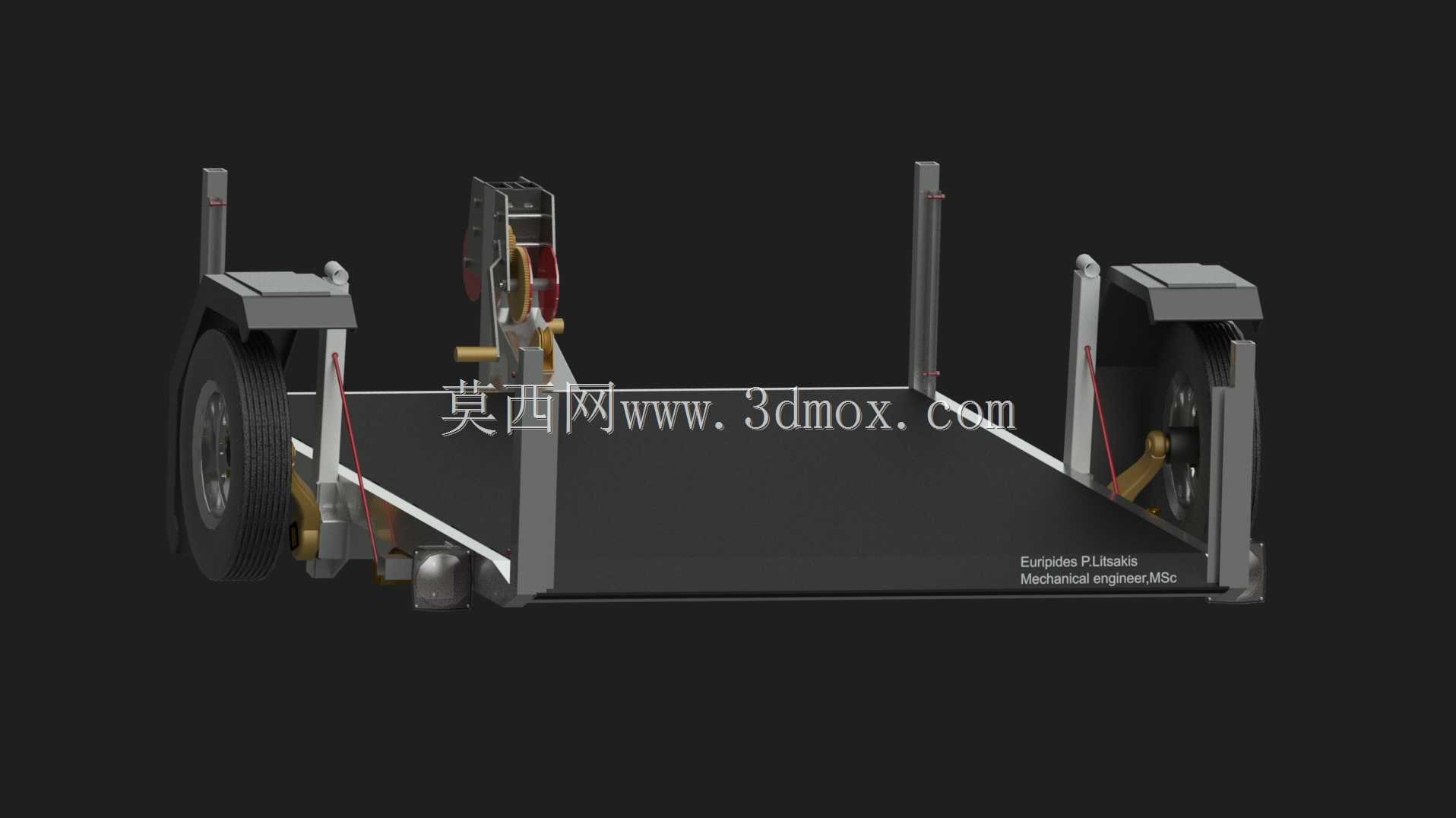

这款摆式汽车拖车主要面向小型乘用车辆的短途拖移、行李转运场景设计，可广泛应用于汽修门店车辆移位、停车场故障车辆挪运、私家场地小型车辆转运、户外行李装备拖带等日常作业场景，能够在狭窄场地内完成常规牵引设备难以实现的小角度转向拖运作业，无需额外改装被拖车辆即可快速完成对接固定，大幅降低短距离车辆移运的操作门槛。设备核心用途是通过摆式铰接结构实现拖运过程中的自适应角度调整，既可以承载单轴车辆的轮组载荷完成整车拖移，也可通过平板承载区域放置大件行李、户外装备、维修工具等物资，实现一车多用的作业需求，适配多数常规家用轿车、小型SUV的轮距尺寸，无需额外调整结构即可完成对接。产品功能特性上，采用低重心平板承载框架设计，两侧设置可调节的轮组固定挡臂，能够根据被拖车辆的轮胎宽度调整夹持间距，挡臂内侧预留缓冲垫安装位，避免拖运过程中刮伤车辆轮毂；摆式铰接转向结构位于拖车前端牵引连接位置，可实现左右各45度的转向角度调整，牵引过程中能够跟随牵引车的转向轨迹灵活调整姿态，减少转弯过程中的轮胎侧向磨损；行走轮组采用重载充气橡胶轮，搭配密封式轴承结构，可在硬化路面、碎石路面等多种场地平稳通行，轮组上方设置挡泥防护结构，避免行进过程中泥水飞溅到承载区域。设计思路上，整体框架采用矩形钢管焊接成型，在保证结构强度的前提下尽可能降低自身重量，减少牵引过程中的额外载荷；所有铰接位置均采用可拆卸销轴连接，日常维护时可快速拆解更换磨损部件，无需整体切割维修；承载平板表面预留防滑纹理安装位，放置行李物资时可避免行进过程中出现滑移；牵引连接端设置通用型牵引环，可适配多数常规牵引车的后牵引钩尺寸，无需额外制作转换接头。外形尺寸与安装边界方面，整体承载平台长度适配常规家用车单轴轮组的前后支撑距离，宽度覆盖主流家用轿车的轮距范围，整体离地高度控制在较低区间，方便被拖车辆通过辅助坡道驶上承载平台；两侧挡臂收起时整体宽度不超过常规乘用车的车身宽度，可临时停靠在常规停车位内不占用额外空间；牵引端铰接点的高度适配多数家用车、小型工程车的后牵引钩高度，对接时无需额外垫高或降低牵引位置，单人即可完成对接固定操作；轮组安装位置突出于框架主体两侧，转向过程中不会与框架本体发生运动干涉，满负载状态下的最小转弯半径可满足狭窄小区道路、地下车库通道的转向通行需求。
