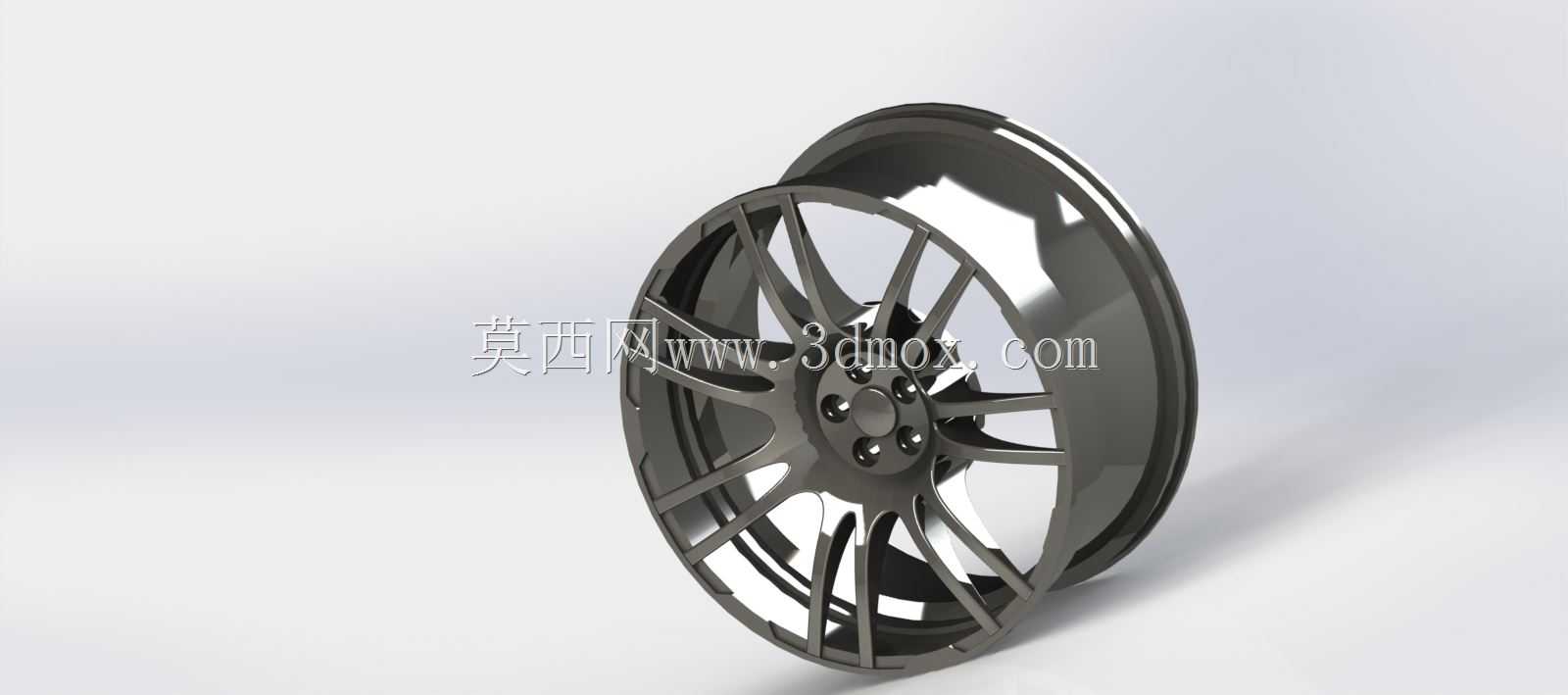

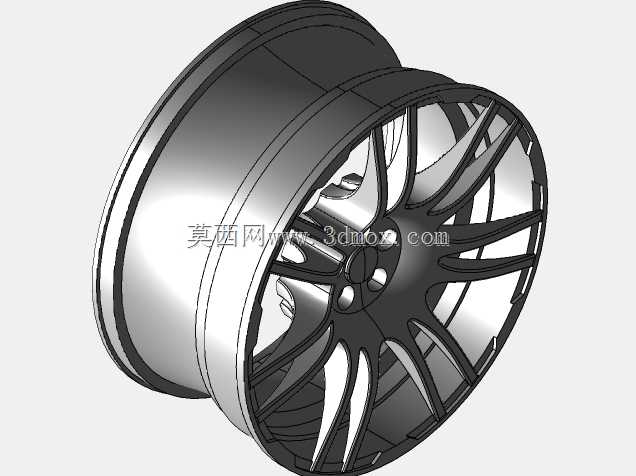

乘用车多辐条轻量化铝合金轮毂结构设计

本次设计的铝合金轮毂主要面向家用紧凑型乘用车的配套与改装场景，是车辆行驶系统中连接轮胎与车轴的核心承载部件，日常应用覆盖城市通勤、高速巡航、非铺装路面缓行等多元行驶工况，既要承担整车垂直载荷传递，也要传递驱动、制动过程中的扭矩，同时缓冲路面颠簸带来的冲击，直接关系到车辆行驶的操控稳定性与乘坐舒适性。从功能特性来看，该轮毂采用多辐条镂空结构设计，在保证结构强度的前提下尽可能削减非簧载质量，有效降低悬架系统的往复运动惯性，提升车轮对路面颠簸的跟随响应速度，间接优化制动距离与转向精准度；轮辋部分采用常规深槽式结构设计，适配主流民用真空轮胎安装，轮缘位置做了加厚圆弧过渡处理，可避免轮胎拆装过程中出现割伤，同时在车辆发生胎侧剐蹭路沿时，能优先承担冲击力保护轮胎胎侧结构。设计过程中首先明确了核心安装边界：中心定位孔适配常规乘用车5孔螺栓固定规格，螺栓孔分布圆直径、中心孔直径均严格对标同级别量产车型通用参数，无需额外加装变位套即可直接适配对应车型的转向节安装位；轮辋宽度、偏距参数经过反复校核，既保证轮胎安装后胎侧与轮拱、悬架摆臂之间留有足够的跳动间隙，避免满载转向或悬架压缩到极限行程时发生运动干涉，也能匹配对应宽度轮胎的最佳安装位，让轮胎接地面积保持均匀，避免偏磨问题。辐条造型采用放射状多辐分叉设计，每根辐条的截面做了渐变厚度处理，靠近轮心安装盘的位置厚度更大，可分散螺栓紧固带来的局部应力，向轮辋延伸的位置逐步收窄做镂空处理，既优化了视觉上的运动质感，也为制动系统预留了充足的散热空间，长距离连续制动时，行驶气流可顺着辐条间隙快速带走刹车盘、刹车片产生的热量，降低制动系统热衰减风险。轮辋的气门嘴安装位做了沉台处理，避免气门嘴突出轮辋表面被剐蹭损坏，整体表面采用亮面抛光与深色涂装搭配的处理工艺，在满足外观质感需求的同时，表层的防护涂层可抵御日常行驶中泥水、融雪剂的腐蚀，延长部件使用寿命。
