集成盘管阀组的密闭式流体取样装置

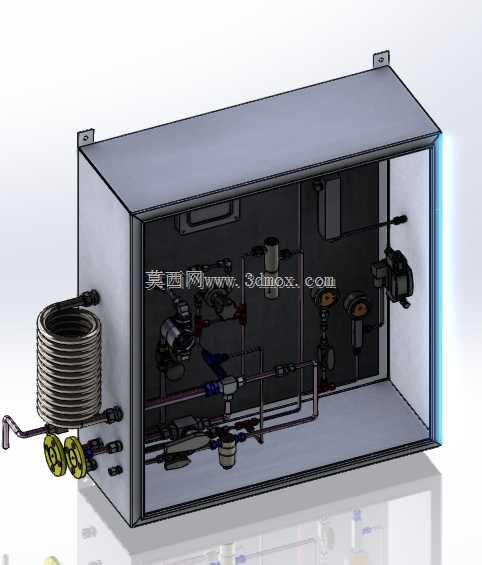

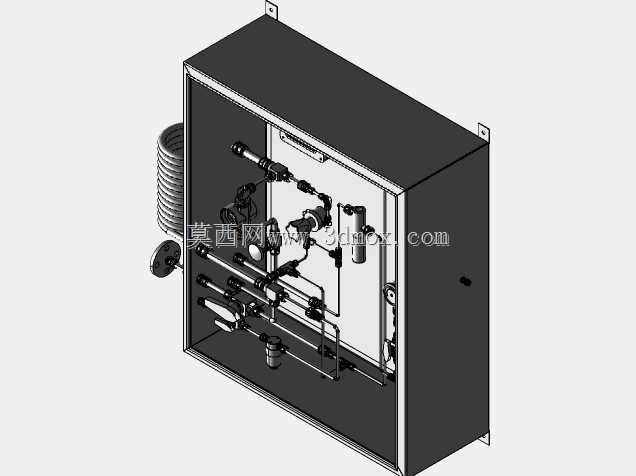

该箱式取样装置主要应用于石油化工、电力能源、精细化工等行业的工艺管线流体采样环节，针对高温、带压工艺介质的取样需求设计，可在不影响主管线正常运行的前提下，安全提取具有代表性的流体样品，用于介质成分检测、纯度校验、工艺参数核验等生产质控环节，有效规避开放式取样带来的介质喷溅、有害气体逸散、样品失真等问题，适配油品、化工溶剂、水汽等多种流体介质的采样作业场景。装置整体采用密闭箱式集成结构，将取样所需的全部功能部件整合在金属防护箱体内，箱体侧面预留安装固定耳板，可直接壁挂安装在工艺管线旁的支架或墙体上，安装时仅需对接箱体侧面预留的介质进出口管路接口即可完成装配，无需额外搭建复杂的支撑结构，大幅缩减现场安装的施工周期与空间占用。箱体外侧设置的螺旋盘管为预冷却/缓冲结构，当接入高温工艺介质时，介质可先在盘管内完成自然散热降温，将样品温度降至安全采样区间，避免高温介质烫伤操作人员，同时减少介质温度骤变对取样容器的冲击，盘管进出口配套带标识的控制阀组，可精准控制介质通断与流量大小，操作人员可根据采样需求调节开度，控制样品流出速度。箱体内部采用模块化管路布局，将介质输送管路、调压部件、泄压组件、采样对接端口沿箱体内壁有序排布，管路走向经过优化，减少不必要的弯折与流道突变，降低介质在装置内的残留量，避免不同批次采样的交叉污染，内部各阀件的操作端均朝向箱体开门侧，操作人员打开箱门即可完成全部采样操作，无需探入箱体内部调整部件，操作动线流畅便捷。箱体采用封闭式钣金外壳设计，可有效阻挡外界粉尘、水汽对内部阀件管路的侵蚀，同时在采样过程中若出现微量介质滴漏，箱体可承接漏液避免污染现场环境，箱门采用透明可视设计，日常巡检时无需开门即可观察内部管路、阀件的运行状态，快速排查渗漏、堵塞等异常问题。装置的安装边界充分考虑现场操作的人机工程学，固定后采样操作端口距离地面高度适配常规站立操作的舒适区间，箱体整体宽度与深度控制在合理范围，不会占用过多工艺通道空间，适配多数工业生产现场的管线旁安装条件，内部各部件预留充足的操作与维护空间，后期更换阀件、检修管路时无需整体拆解装置，可直接在原位完成维护作业。
