手动机械控制多路液压方向控制阀结构

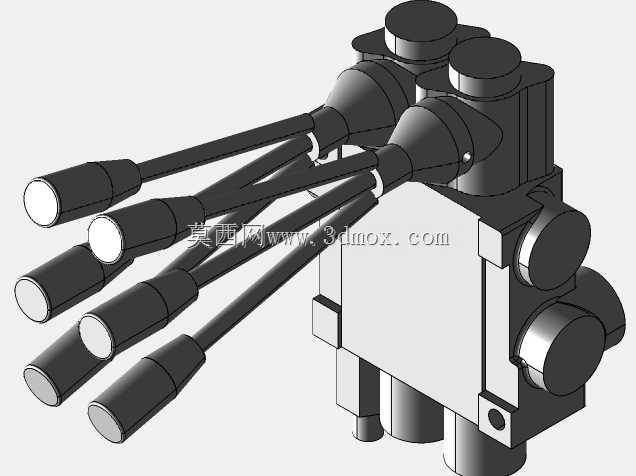

这款手动/机械控制的液压方向控制阀，主要应用在工程机械、农业装备、小型液压站等需要对液压执行元件进行多路换向控制的场景中，核心作用是在液压动力源与执行机构之间完成压力油的流向分配，精准控制气缸、液压马达等元件的启停、换向与动作顺序，适配需要多回路独立或联动控制的液压系统。该阀采用模块化的柱塞组设计，可根据实际系统需求配置1到7个柱塞单元，既可以实现多回路并联供油，也能完成串联顺序动作，每个柱塞单元可根据工况选配公共回油或独立回油结构，还可按需集成安全阀模块，在系统压力超限时自动溢流卸荷，避免管路与元件因压力过载出现损坏，保障液压系统运行的稳定性与安全性。从设计思路来看，这款阀整体采用紧凑的块式集成布局，将换向柱塞、控制端、油口接口整合在统一的阀块基体上，摒弃了传统分体式阀组的冗余连接结构，有效减少了外接管路的数量与泄漏点，同时缩小了阀组整体的安装占用空间。控制端采用加长的杆式操纵结构，操纵力传递直接，手动操作时的行程反馈清晰，也可适配机械推杆、凸轮等外部机械触发结构，满足不同设备的操纵安装需求，每个操纵杆对应独立的换向柱塞，操作时的档位辨识度高，可有效避免误操作。外形与安装边界上，阀块主体采用规整的近似立方结构，侧面预留标准化的油口安装平面，可直接通过法兰或螺纹接头连接液压管路，底部设置带定位孔的安装凸台，可通过螺栓直接固定在设备的安装基座上，无需额外设计复杂的转接支架；操纵杆沿阀块一侧呈平行排布，相邻操纵杆之间预留足够的操作间隙，既不会在操作时出现干涉，也方便操作人员快速识别不同回路对应的操纵杆，适配狭小机舱内的安装与操作需求。在实际工况应用中，这类多路方向控制阀可同时控制多个液压执行机构的动作，比如在小型装载机上可同时控制动臂升降、铲斗翻转、转向辅助等动作，在农用拖拉机上可控制后悬挂农具升降、液压输出接头的供油切换，在小型液压机上可控制主缸升降、顶出缸动作等回路，其集成的止回结构可在操纵杆回到中位时锁定对应回路的压力油，避免执行机构出现自行沉降或窜动，带安全阀配置的型号可直接作为系统的主压力控制元件，无需额外在管路上加装溢流阀，进一步简化液压系统的管路布局，降低系统的装配与维护成本。
