多联手动液压方向控制阀结构设计

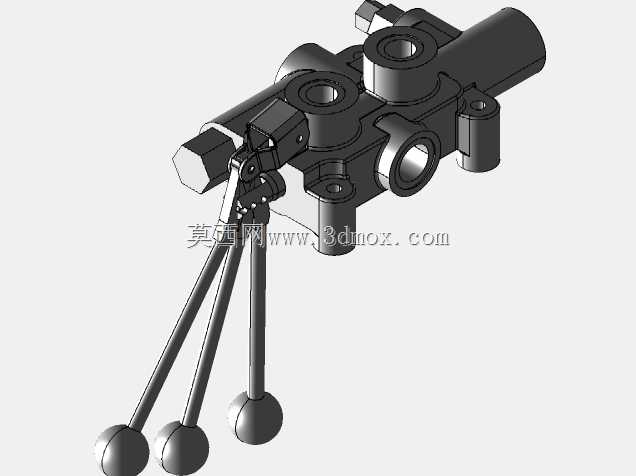

这款手动操作的方向控制阀，主要应用在中小型工程机械、农用作业机械、小型起重设备的液压回路中，承担着液压系统油路通断切换、压力流向引导的核心作用，是连接液压动力发生端、执行元件与油箱回路的关键控制部件。在实际作业场景中，操作人员通过扳动阀组上的操作手柄，即可精准控制对应油路的导通状态，进而控制液压缸、液压马达等执行元件的动作方向，实现设备工作装置的举升、下降、回转、锁止等不同作业动作，适配没有复杂电控系统的移动式液压设备，操作直观可靠，对恶劣户外作业环境的适配性较强。该阀组集成了自动关闭的压力保护结构，可在系统压力达到70至140巴区间时自动完成油路锁止，避免系统压力过载损坏液压元件，同时也能防止执行元件在外负载作用下出现异常沉降、溜动的问题，保障作业过程的安全性。从设计思路来看，这款阀采用整体式集成阀块结构，将多联控制阀芯、压力溢流组件、操作杠杆机构整合在同一个阀体内，减少了分散阀组连接所需的管路接头，既降低了液压油泄漏的风险，也缩小了阀组整体的安装占用空间。阀体上的各个油口采用标准化的接口尺寸，可直接匹配对应通径的液压管路，安装时无需额外制作过渡连接件，阀组的安装固定位设置在阀体侧方的凸台结构上，预留的安装孔位可适配常用的螺栓固定规格，能直接固定在设备的机架安装平面上，安装边界规整，不会和周边的管路、结构件产生干涉。操作手柄采用加长杠杆设计，操作力矩经过合理匹配，操作人员无需施加过大的力即可完成阀芯切换，手柄的操作行程设置在符合人体工程学的区间，长时间操作也不易产生疲劳，同时手柄端部的球形握头防滑性好，即便在沾有油污的作业环境下也能稳定操作。阀体内的流道经过圆滑过渡处理，能最大程度降低液压油在阀内流动的压力损失，提升液压系统的整体传动效率，各个阀芯配合面的精度经过严格管控，内泄漏量控制在极低水平，可保证阀组在长期使用过程中依旧保持稳定的控制精度，不会因为内泄过大导致执行元件动作迟缓、掉压等问题。
