高压齿轮液压泵内部结构三维数模

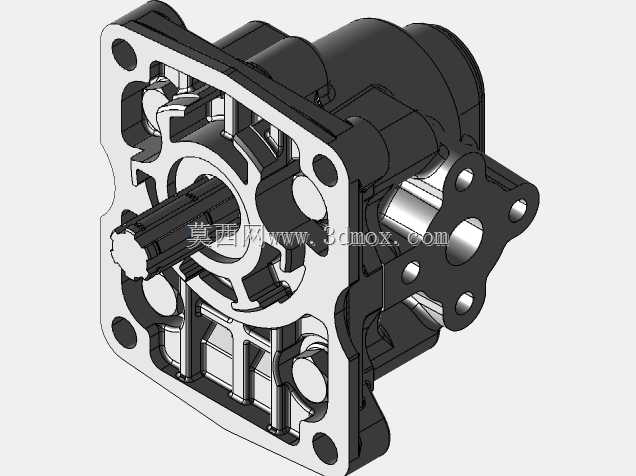

　　在行走机械液压系统、工业设备液压站的动力源选型中，外啮合齿轮泵凭借结构紧凑、抗污染能力强、转速适配范围宽的特性，一直是中低压到中高压工况下的主流动力元件选择，本次拆解建模的这款齿轮泵，针对16MPa连续工作压力、21MPa峰值压力的工况做了结构优化，适配3600转/分钟的最高输入转速，可覆盖小型工程机械、农用机械、机床液压站的动力供给需求。从安装边界来看，这款泵采用方形法兰安装结构，法兰端面上预留四个均布的安装通孔，可直接匹配标准的发动机飞轮壳、电机连接法兰安装位，无需额外制作过渡转接板，输入轴采用渐开线花键结构，相比平键连接可承受更大的冲击扭矩，避免频繁正反转工况下的键槽剪切失效问题，进油口与出油口采用法兰式连接结构，

　　接口位置与同排量的通用齿轮泵具备互换性，可直接替换现有设备上的同规格旧泵，降低设备维护的改造成本。从内部结构设计来看，泵体采用高强度铝合金压铸成型，在保证壳体刚度的前提下控制了整体重量，齿轮副采用双金属浮动侧板结构，侧板背面设置有压力补偿腔，可随着泵工作压力的升高自动压紧齿轮端面，补偿齿轮与侧板之间的磨损间隙，将泵的容积效率维持在较高水平，避免高压工况下内泄过大导致的系统发热、出力不足问题；齿轮本身采用修正齿形设计，降低齿轮啮合过程中的困油压力冲击，减少泵运行过程中的振动与噪音，同时齿顶与泵体内壁之间预留了合理的配合间隙，既避免齿顶刮蹭壳体内壁导致的卡滞，又能控制齿顶处的内泄量。在实际应用场景中，这类齿轮泵通常作为液压系统的主油泵，

　　为液压油缸、液压马达提供压力油源，比如在小型装载机的转向系统、农用拖拉机的悬挂提升系统、小型液压站的夹紧回路中，都能见到这类结构的齿轮泵应用，相比柱塞泵，它对油液清洁度的要求更低，日常维护只需要定期更换进油滤芯即可，不需要像柱塞泵那样定期调整配流盘间隙，运维成本更低；相比叶片泵，它的转速范围更宽，在发动机怠速工况下也能稳定输出足够的流量，不会出现叶片泵低速吸油不足的问题。建模过程中重点还原了内部的流道结构、齿轮啮合的间隙配合关系、浮动侧板的压力补偿油道位置，可直接用于液压系统的原理演示、维修拆解培训，也可作为液压站集成设计时的选型参考数模，核对安装尺寸、接口位置时不需要反复测量实物，直接在三维装配环境中完成干涉检查，

　　提前规避安装时的空间干涉问题。需要注意的是，这类齿轮泵的安装同轴度要求控制在0.1mm以内，安装时如果输入轴与驱动轴的同轴度超差，会导致泵的轴承过早磨损、输入轴油封漏油，因此在集成设计时需要在数模中提前核对驱动端与泵安装位的同轴度公差，预留合理的调整余量；另外泵的进油口流速不能超过2m/s，否则会出现吸空、气蚀问题，设计管路时需要根据泵的额定流量匹配足够通径的进油管，避免进油阻力过大导致的泵早期损坏。
