摩托车三国化油器精密结构三维设计

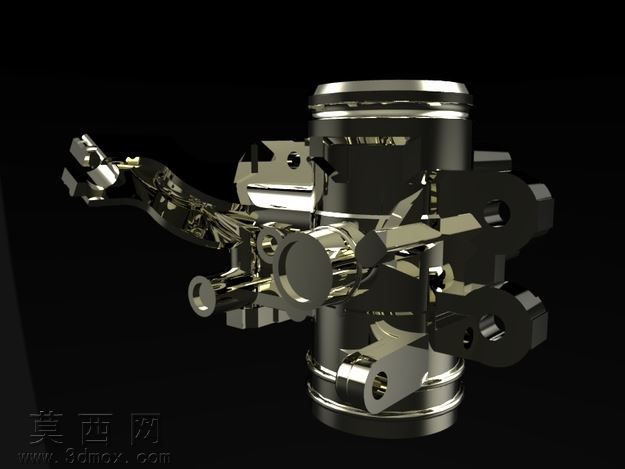

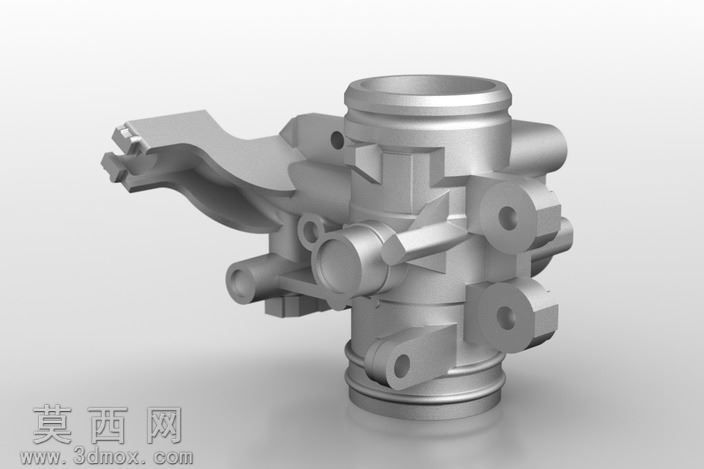

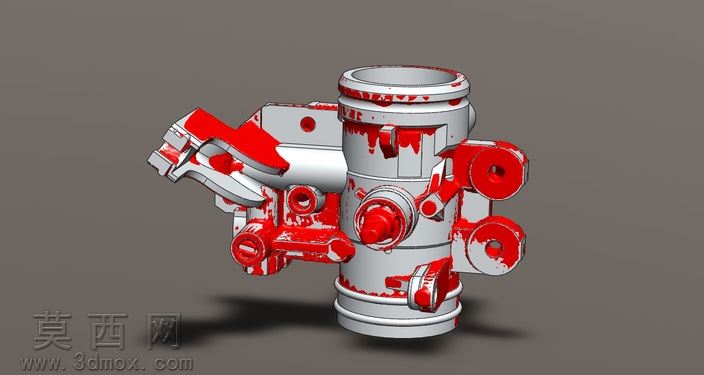

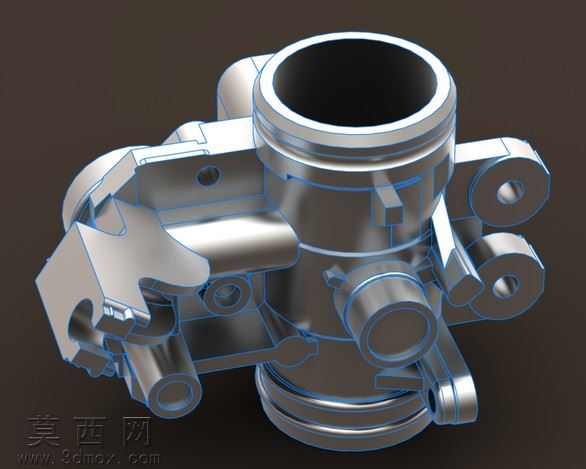

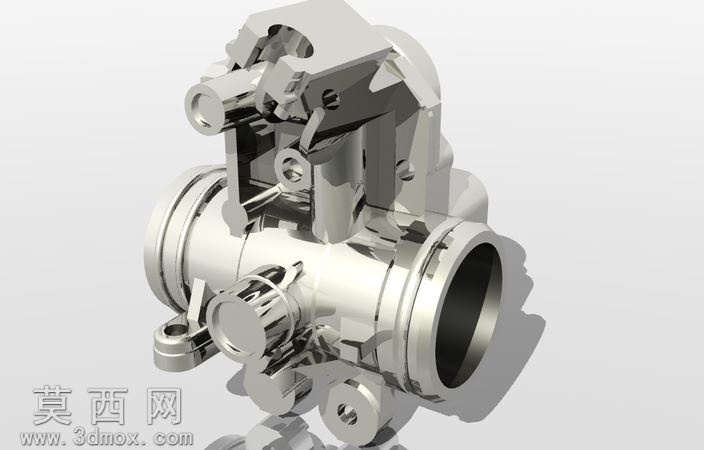

本作品为摩托车配套的三国化油器三维建模成果，建模阶段依托参数化设计逻辑完成全结构搭建，首先对化油器的进气通路、燃油混合腔、节气门安装位、怠速调节接口、外接固定耳座等核心功能区域进行尺寸锚定，严格遵循实物的装配公差要求，确保各接口的通径、安装孔位的孔距与同轴度完全匹配量产化油器的实际规格。建模过程中对化油器表面的铸造圆角、加工面与非加工面的分界、各管路接口的密封台阶结构都做了精细化还原，没有省略任何影响装配与功能表达的细小结构，包括侧面的调节螺钉让位槽、固定卡扣的卡槽结构、与发动机进气管对接的密封环槽都逐一完成建模，保证模型可以直接用于虚拟装配验证、结构干涉检查等工程场景。材质与渲染阶段，针对化油器主体的锌铝合金压铸材质做了针对性的材质参数调试，还原了金属机加工表面的细腻金属光泽，对非加工的铸造表面做了细微的粗糙度纹理处理，区分出不同加工工艺带来的表面质感差异；同时通过蓝色结构线叠加的渲染方式，清晰勾勒出化油器内部的腔道走向与外部的轮廓边界，让观看者可以直观区分实体结构与内部通路的分布关系。设计思路上，完全围绕化油器的实际功能逻辑展开结构排布，上部的进气接口保证进气气流的平顺性，中部的混合腔结构预留了燃油喷嘴与节气门的安装空间，侧面的多组固定耳座按照实车安装的受力方向设计了对应的厚度与加强筋结构，下部的出油接口与怠速油道结构都做了等比例还原，既保证了模型的外观展示效果，也完整保留了化油器作为燃油供给核心部件的结构功能性，可用于摩托车动力系统的教学演示、改装方案的结构验证、相关零部件的二次开发设计参考。
