集成阀组式液压动力单元结构设计

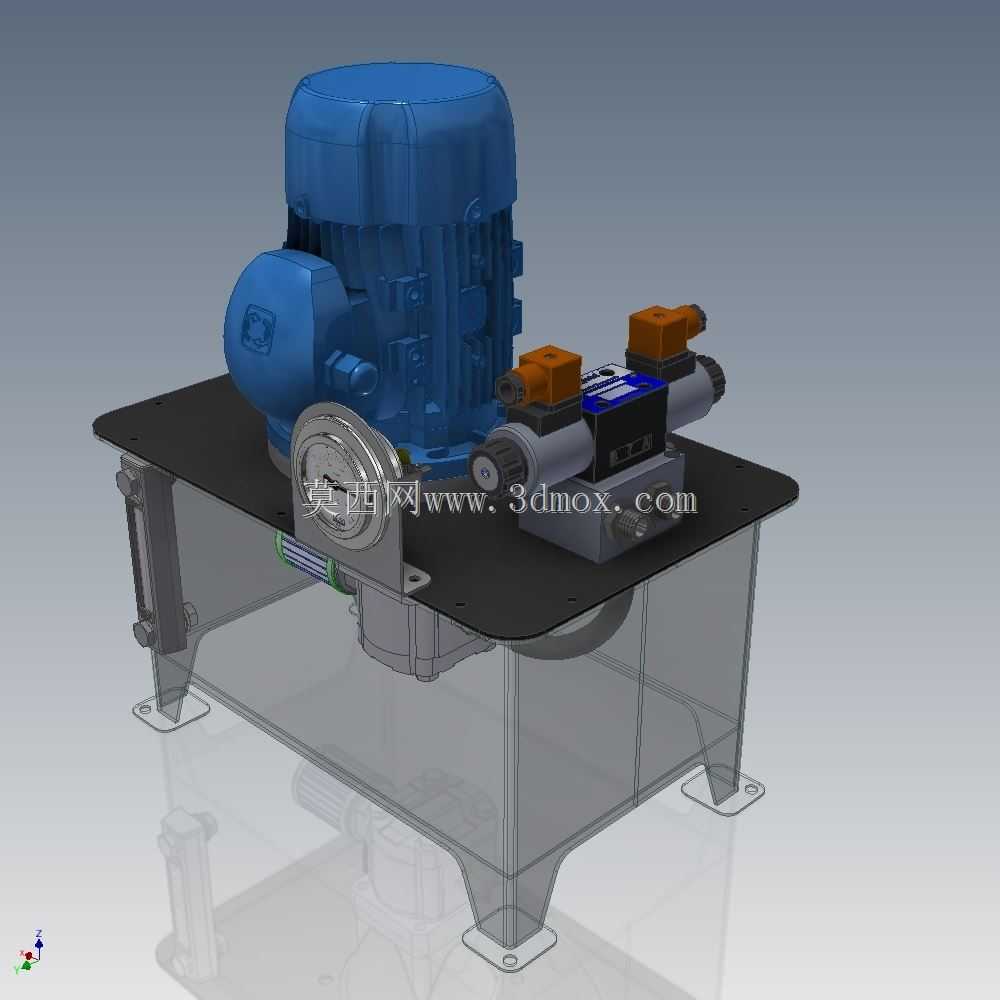

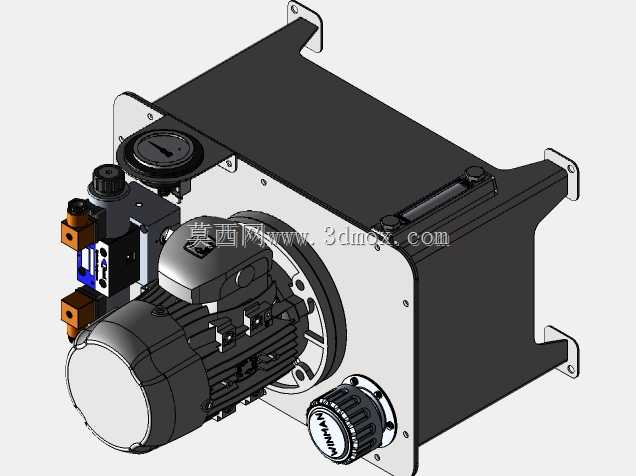

该动力装置为紧凑型集成式液压动力单元，主要应用于小型工业设备的液压驱动场景，常见于工装夹具夹紧、小型举升设备动作、自动化生产线辅助执行机构驱动、小型工程机械的液压回路供能等场景，能够为整套液压系统提供稳定的压力油输出，驱动液压缸、液压马达等终端执行元件完成直线往复、旋转等指定动作。整套装置采用上置式布局设计，将驱动电机、控制阀组直接安装在油箱顶面的安装板上，大幅缩减了设备的整体占地空间，适合安装空间局促的设备配套场景。驱动部分采用卧式安装的异步电动机，电机输出端与液压泵直连，省去了额外的传动连接结构，既降低了传动过程中的能量损耗，也减少了故障点，提升了传动可靠性。电机旁集成的阀组采用叠加式安装结构，将电磁换向阀、压力控制阀等核心阀件整合在同一阀块上，无需额外的管路连接即可实现油路的方向控制、压力调节功能，有效减少了管路泄漏的风险，同时让油路走向更短，降低了液压油在管路内的压力损失。下部油箱采用透明可视化的壳体设计，能够直观观察油箱内部的油液液位、油液清洁度状态，日常巡检时无需打开油箱盖即可快速判断油液状态，降低日常维护的工作量。油箱底部设计有四个带安装孔的支脚，支脚采用折弯成型的支撑结构，既保证了支撑强度，也预留了底部的安装操作空间，安装时可通过螺栓直接将整套单元固定在设备机架的安装平面上，安装板上的各部件安装孔位均做了定位设计，装配时无需额外调整对齐即可完成部件组装。整套装置的安装边界充分考虑了日常维护需求，阀组的接线端、电机的接线盒位置均预留了足够的接线操作空间，油箱侧面预留了油液加注、放油的接口位置，日常维护时无需拆卸周边部件即可完成油液更换、线路检修等操作。在设计过程中充分考虑了液压系统的散热需求，上部安装板采用金属材质，能够将电机、阀组工作产生的热量快速传导散发，同时油箱内的油液也可通过壳体与空气接触完成自然散热，在常规工况下无需额外配置散热装置即可满足系统的油温控制要求，进一步简化了系统结构，降低了制造成本。
