参数化NG10系列后进气歧管阀块结构设计

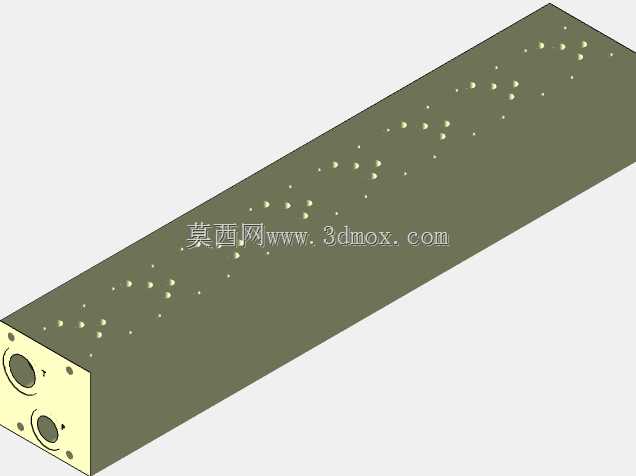

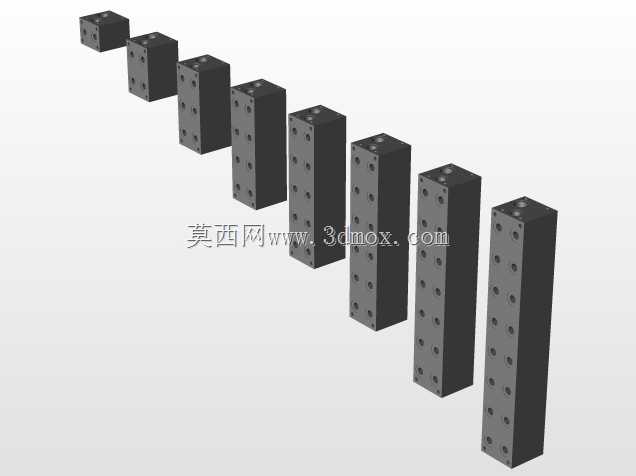

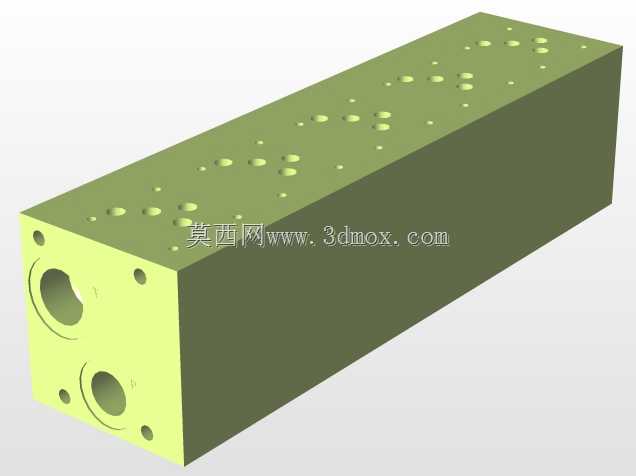

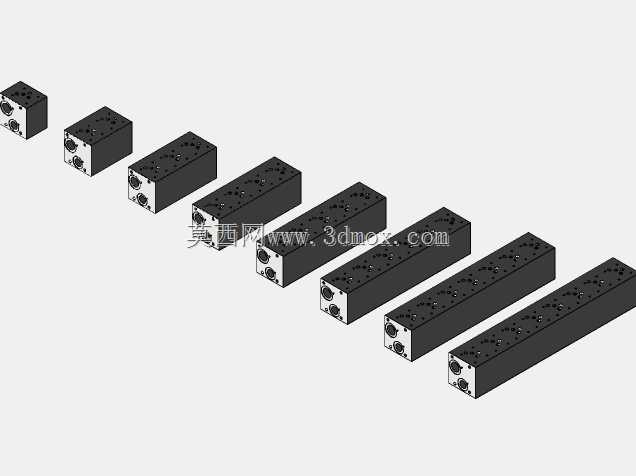

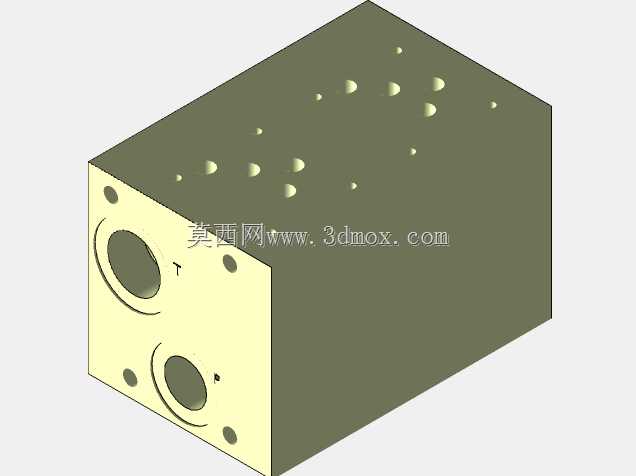

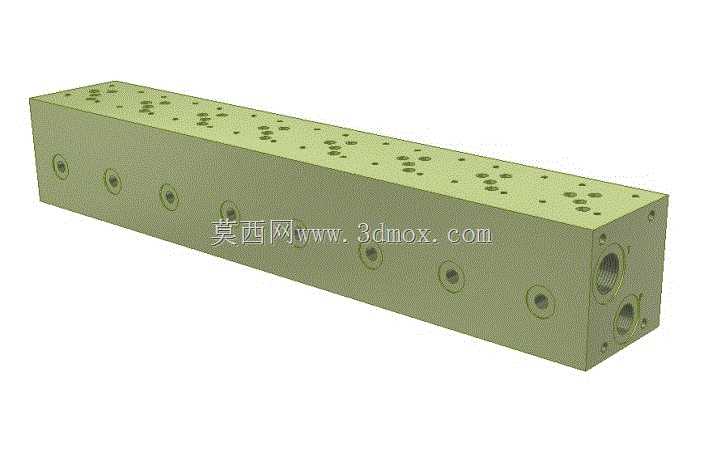

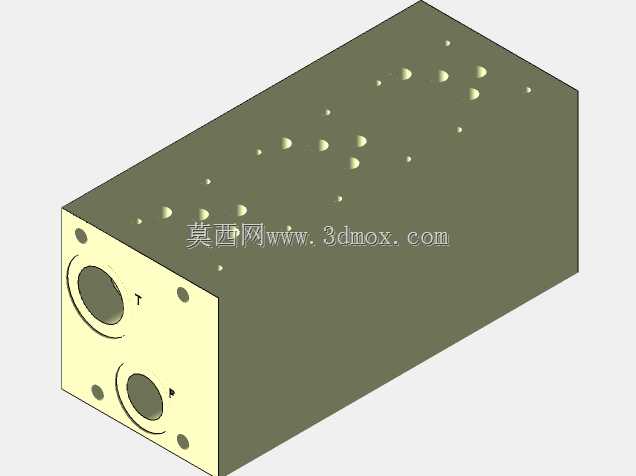

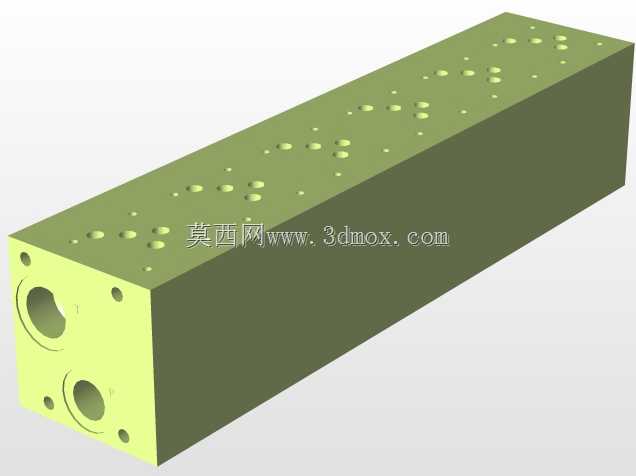

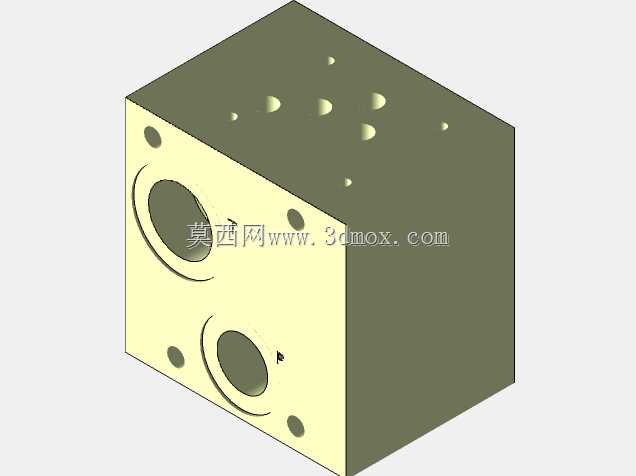

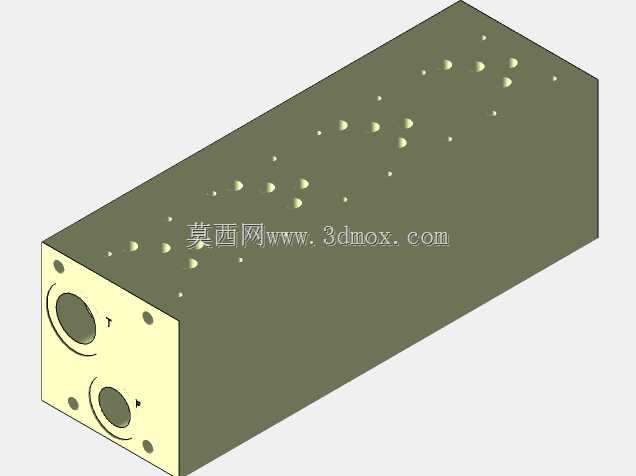

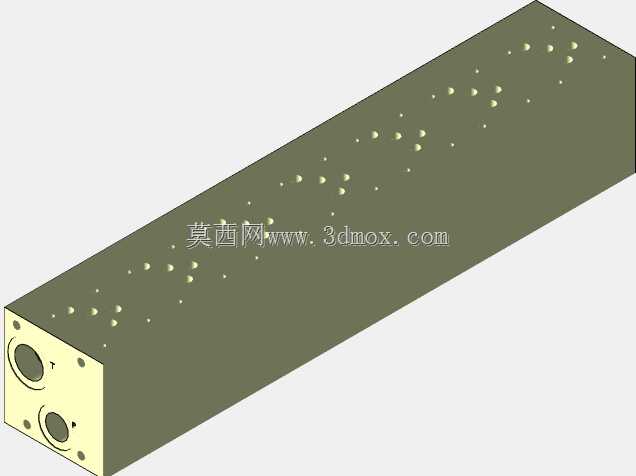

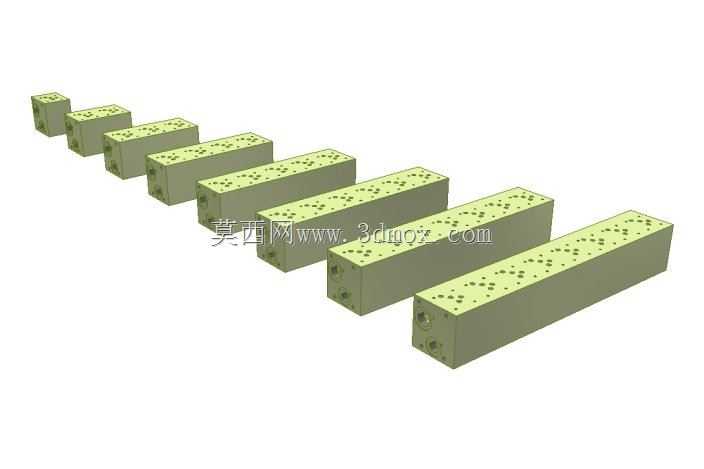

这款NG10规格后进气歧管块，主要应用于工业液压系统的阀组集成安装场景，常见于工程机械液压站、自动化生产线液压动力单元、重型设备液压控制系统中，作为多联液压阀的安装承载基体与气路、油路连通载体，承担着固定阀件、连通管路、分配介质、整合流道的核心作用，能够将分散布置的单个液压阀件集中安装在同一基体上，大幅减少管路接头数量，降低系统泄漏风险，压缩液压站的整体安装空间，提升液压系统的集成度与运行稳定性。该阀块采用长方体整体式结构设计，整体外形规整，加工基准统一，便于在生产环节完成铣削、钻孔、攻丝等多道机加工序，也方便现场安装时的定位固定。阀块的顶面按照NG10阀组的标准安装间距排布了多组阀件安装孔位，孔位排布严格匹配对应规格液压阀的安装尺寸，每组孔位都包含阀件固定螺纹孔、介质流通孔、定位销孔，能够保证阀件安装后的同轴度与密封可靠性，避免出现安装错位导致的内泄、卡阀问题。阀块的侧面布置了多组进出介质接口，包含后进气主接口与分支工作接口，接口采用标准螺纹规格，能够直接与对应规格的管路接头连接，无需额外转接件，接口位置排布充分考虑了现场管路的走线空间，相邻接口之间预留了足够的扳手操作空间，方便安装与后期维护时的管路拆装。在设计思路上，这款阀块采用参数化设计逻辑，将阀组联数、孔位间距、接口规格、流道孔径等核心尺寸设置为可调整参数，当需要适配不同联数的阀组配置时，只需运行对应的参数规则调整桩号设置，即可快速生成对应规格的阀块模型，无需从零开始重新绘制，大幅缩短同系列不同规格阀块的设计周期，也能保证同系列产品的尺寸统一性与安装互换性。阀块内部的流道设计采用正交钻孔工艺适配结构，流道转角处做了合理的工艺沉割槽设计，既能够保证介质流通的顺畅性，降低流道压力损失，也能适配常规的深孔钻加工工艺，无需特殊定制加工刀具，有效控制生产制造成本。在安装边界上，阀块的底面为平整安装基准面，预留了整体固定的安装孔位，能够直接固定在液压站的安装机架或者阀组支架上，整体安装后不会与周边的管路、其他阀件产生干涉，阀块的长度方向可根据阀组联数调整，宽度与高度尺寸保持NG10阀组的标准适配尺寸，能够兼容市面上绝大多数NG10规格的标准液压阀件，无需对阀件做额外改装即可直接安装使用。
