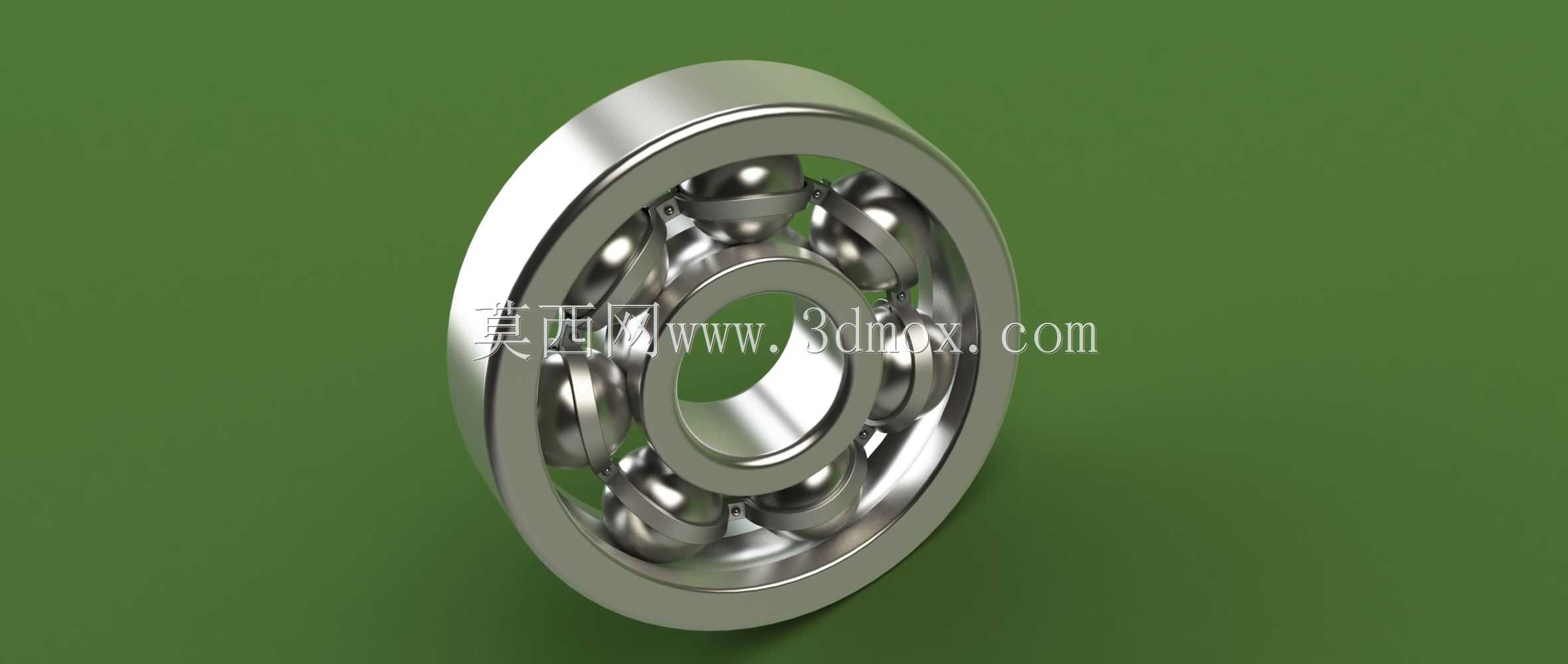

高精度深沟球滚珠轴承三维结构模型

这款滚珠轴承是机械传动系统中应用最为广泛的基础支撑部件，核心作用是承接旋转轴类零件的径向与轴向复合载荷，同时大幅降低轴系运转过程中的摩擦阻力，保障旋转运动的同轴精度与运转平顺性。在实际工业场景中，这类轴承覆盖了从普通民用家电、小型输送设备，到中型机床主轴、工业泵组、汽车传动系统、电机输出端等诸多场景，是保障各类旋转设备长期稳定运行的核心基础零件。

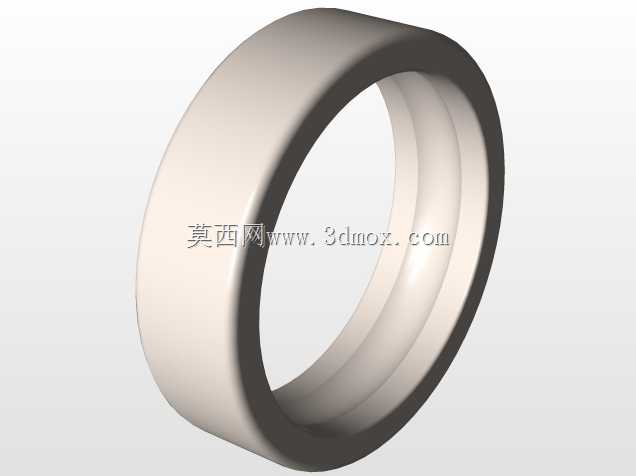

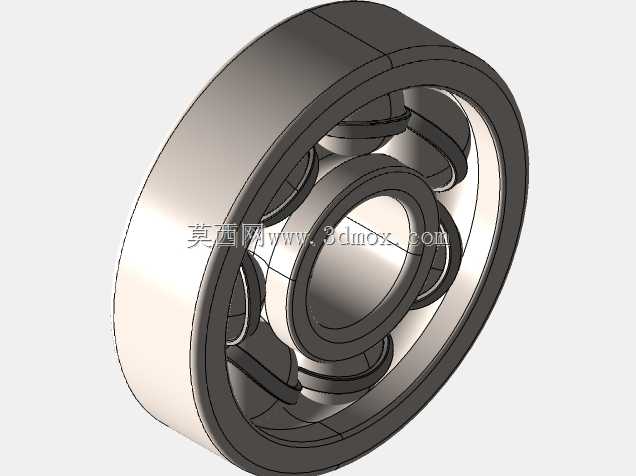

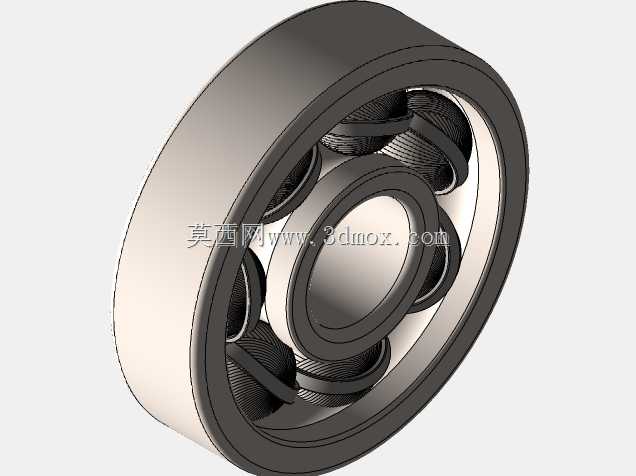

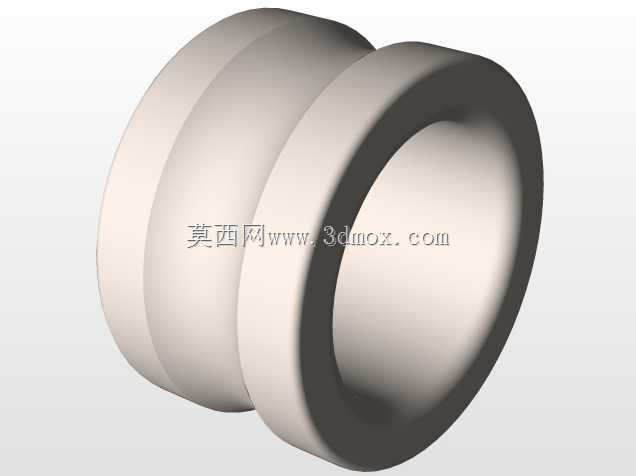

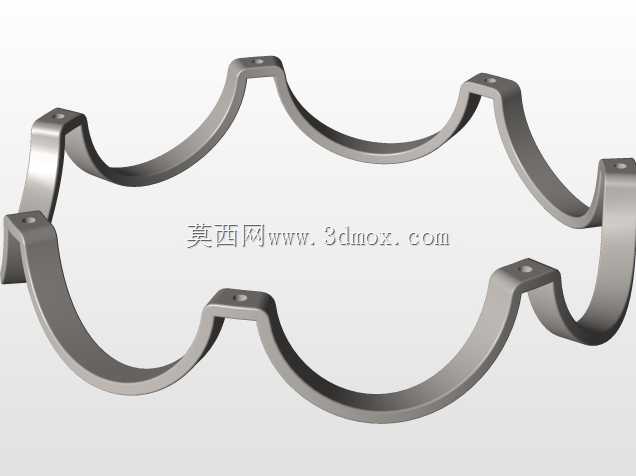

从结构设计来看，该模型完整还原了深沟球轴承的核心组成部分：包含带有连续弧形滚道的内圈与外圈、均匀排布在滚道之间的钢制滚珠、用于分隔相邻滚珠避免摩擦碰撞的保持架，整体结构完全符合滚动轴承的通用设计规范。设计过程中重点考量了滚道曲率与滚珠直径的匹配关系，滚道的圆弧半径略大于滚珠半径，既保证滚珠与滚道拥有足够的接触面积分散载荷，又预留了合理的运转间隙，避免过盈配合导致运转卡滞或温升过高；保持架采用兜孔式结构，每个兜孔对应单颗滚珠，均匀控制滚珠的周向间距，确保所有滚珠受力均匀，不会出现局部载荷集中导致的早期磨损。

在安装边界与尺寸适配层面，该模型严格遵循通用深沟球轴承的尺寸系列规范，内圈内径与轴类零件采用基孔制过渡配合，安装时可通过轴肩实现轴向定位，避免运转过程中内圈与轴发生相对窜动；外圈外径与轴承座孔采用基轴制过渡配合，通过轴承座的台肩实现外圈的轴向固定，整体安装结构简单可靠，无需复杂的专用工装即可完成装配。模型的内外圈端面均设计为平整的垂直面，能够与定位端面完全贴合，保障安装后的轴向定位精度；滚珠的排布数量经过载荷计算匹配，能够在额定载荷范围内均匀分散径向受力，同时可承受一定比例的双向轴向载荷，适配多数既有径向承载需求又存在少量轴向窜动力的轴系场景。

从功能特性来看，这款滚珠轴承的摩擦系数远低于滑动轴承，运转过程中温升小、能耗低，同时具备较高的旋转精度，能够满足中高转速工况下的使用需求；密封结构的预留设计可适配不同的防尘、防漏油需求，在粉尘较多或者有润滑脂密封要求的场景中，可直接加装密封圈或防尘盖，拓展使用场景。在设备维护层面，这类轴承的标准化程度极高，损坏后可直接同型号替换，大幅降低设备的运维成本与停机时间，是工业生产中不可或缺的通用基础零部件。
