细径钢丝线材矫直处理设备结构设计

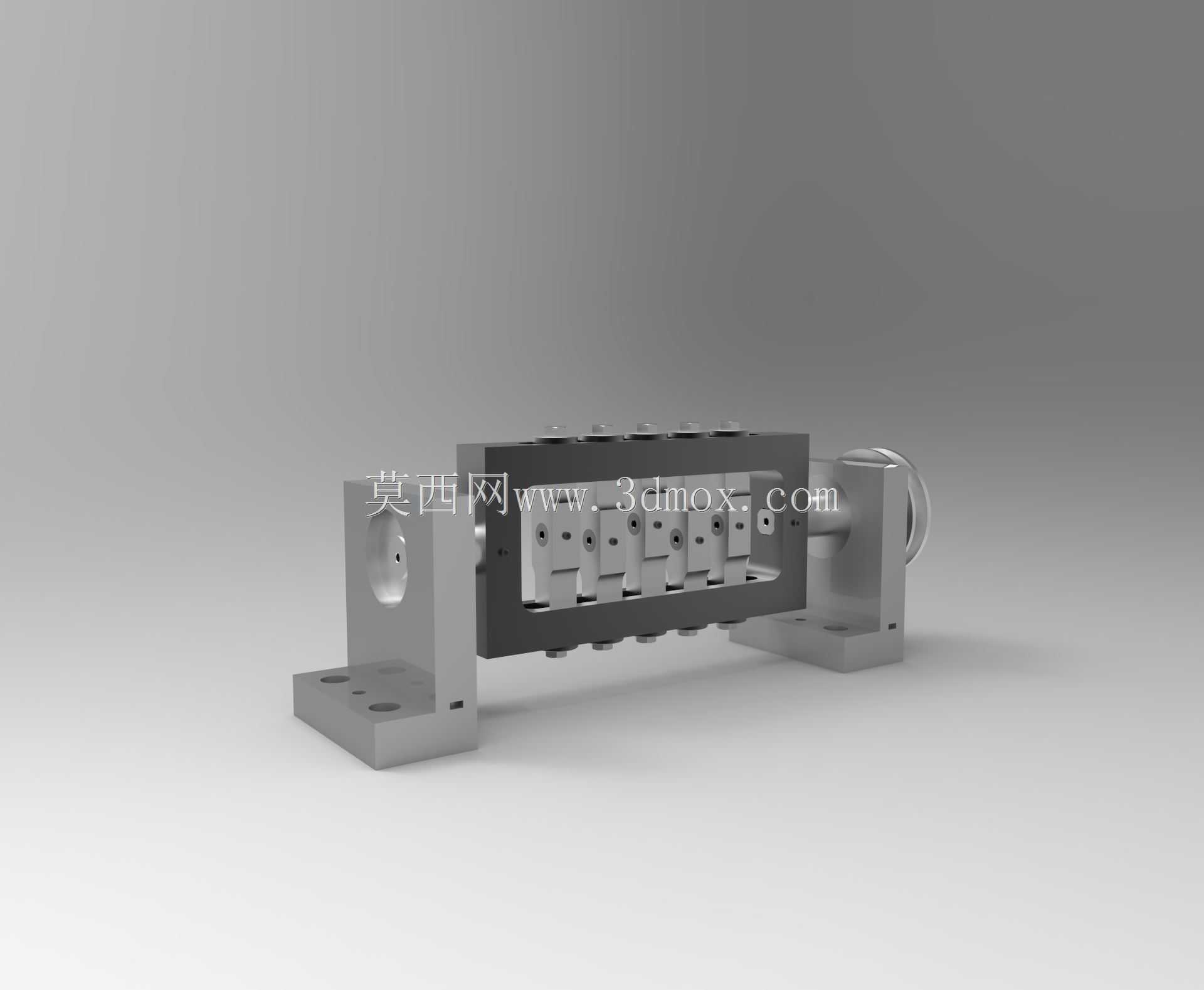

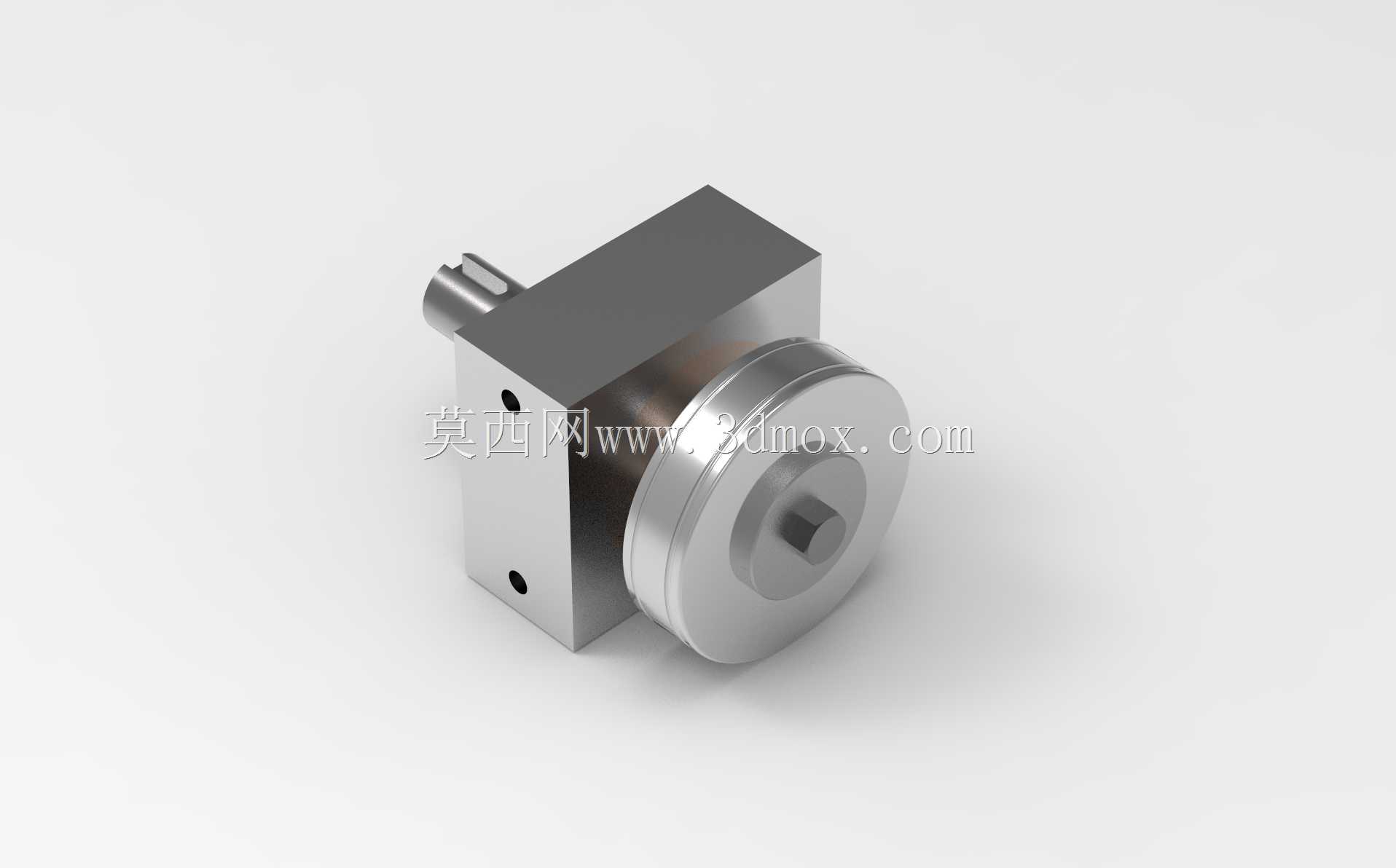

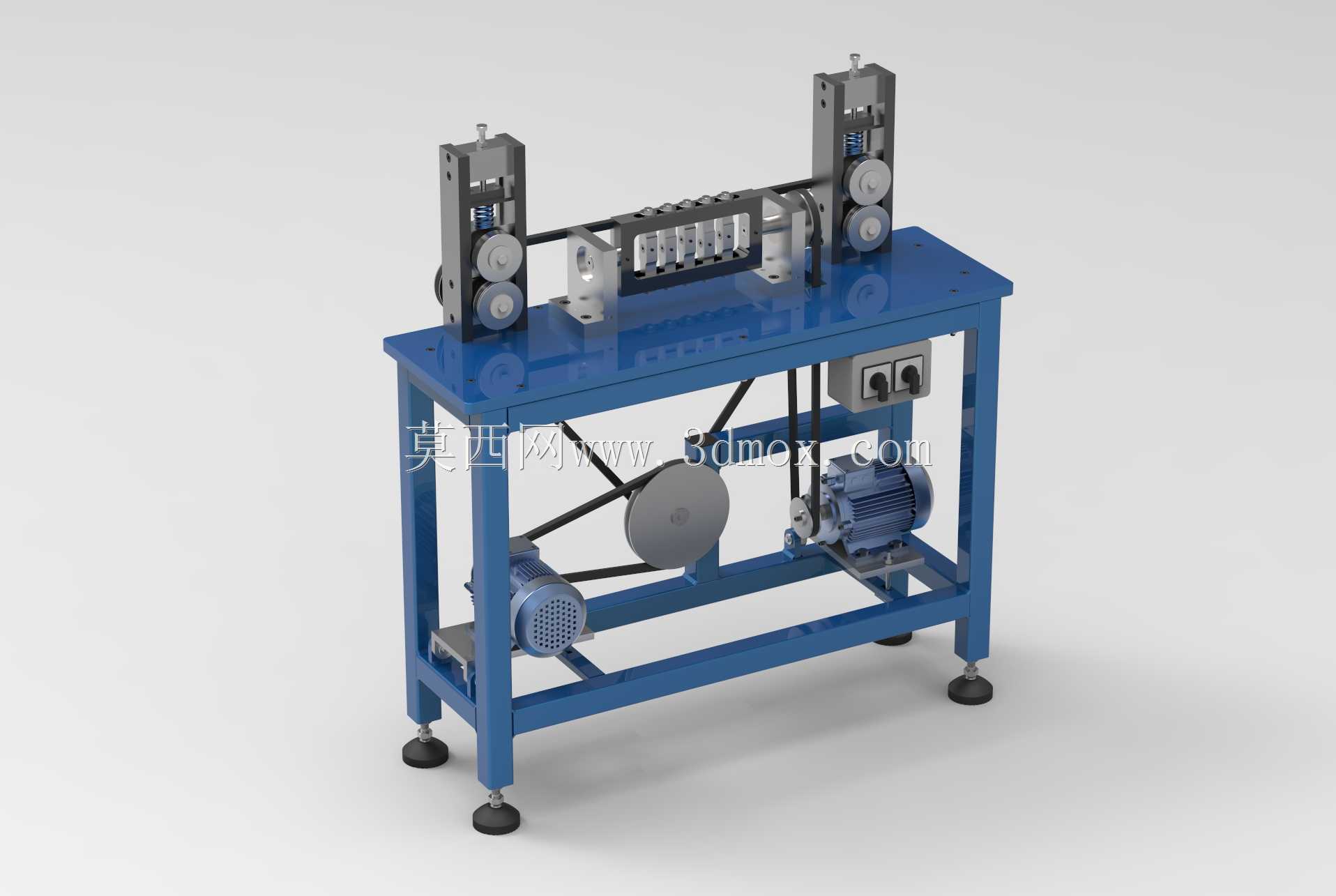

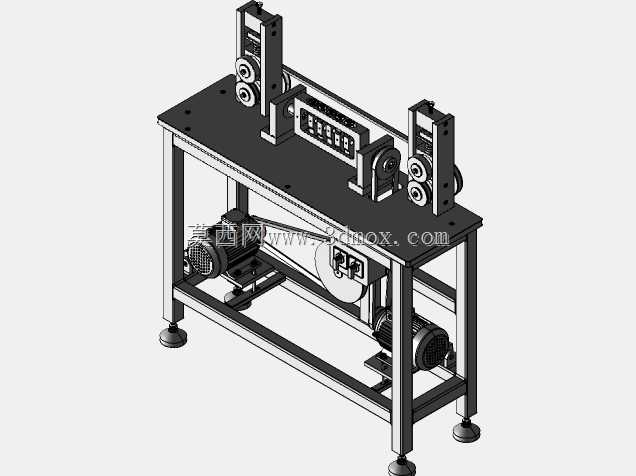

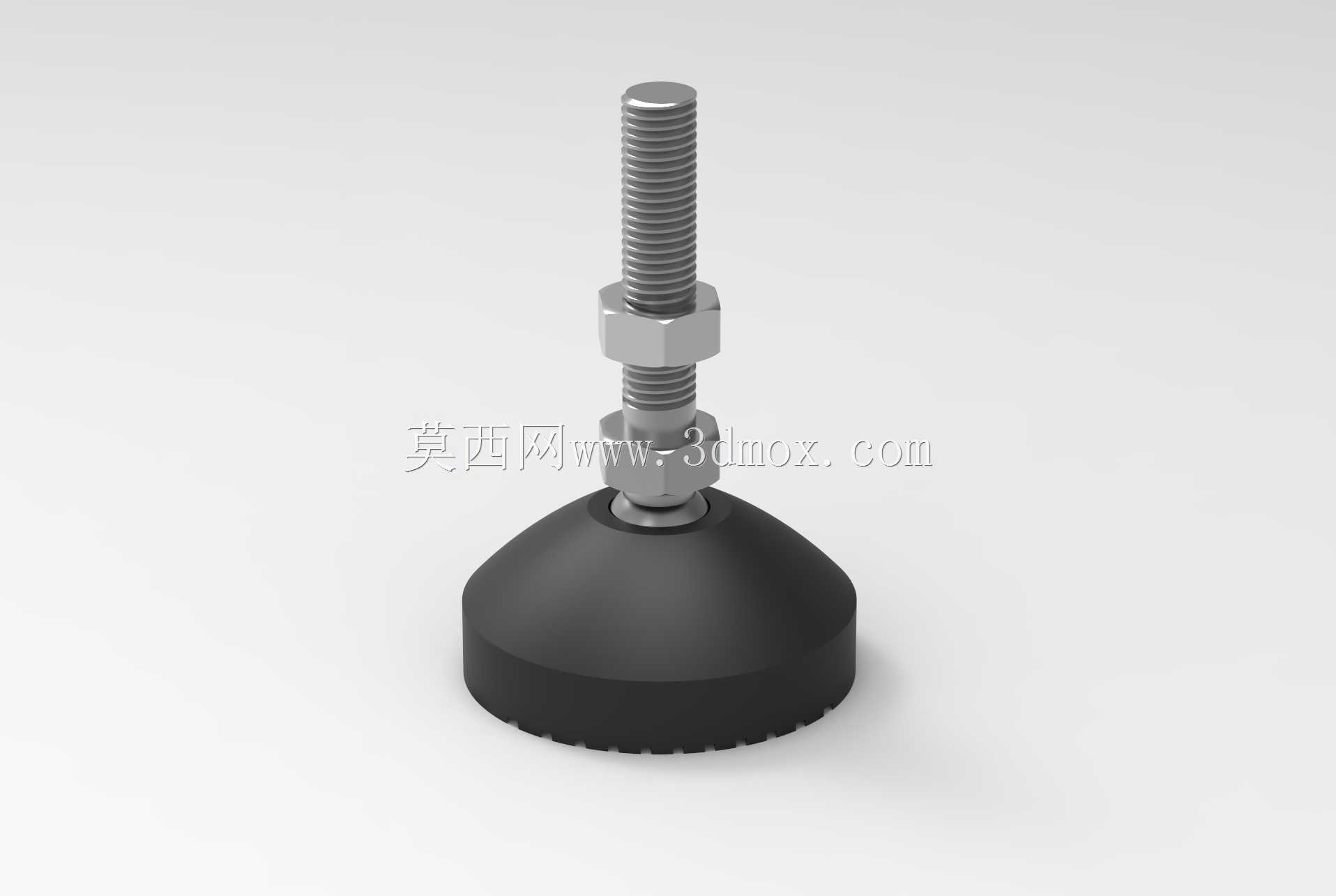

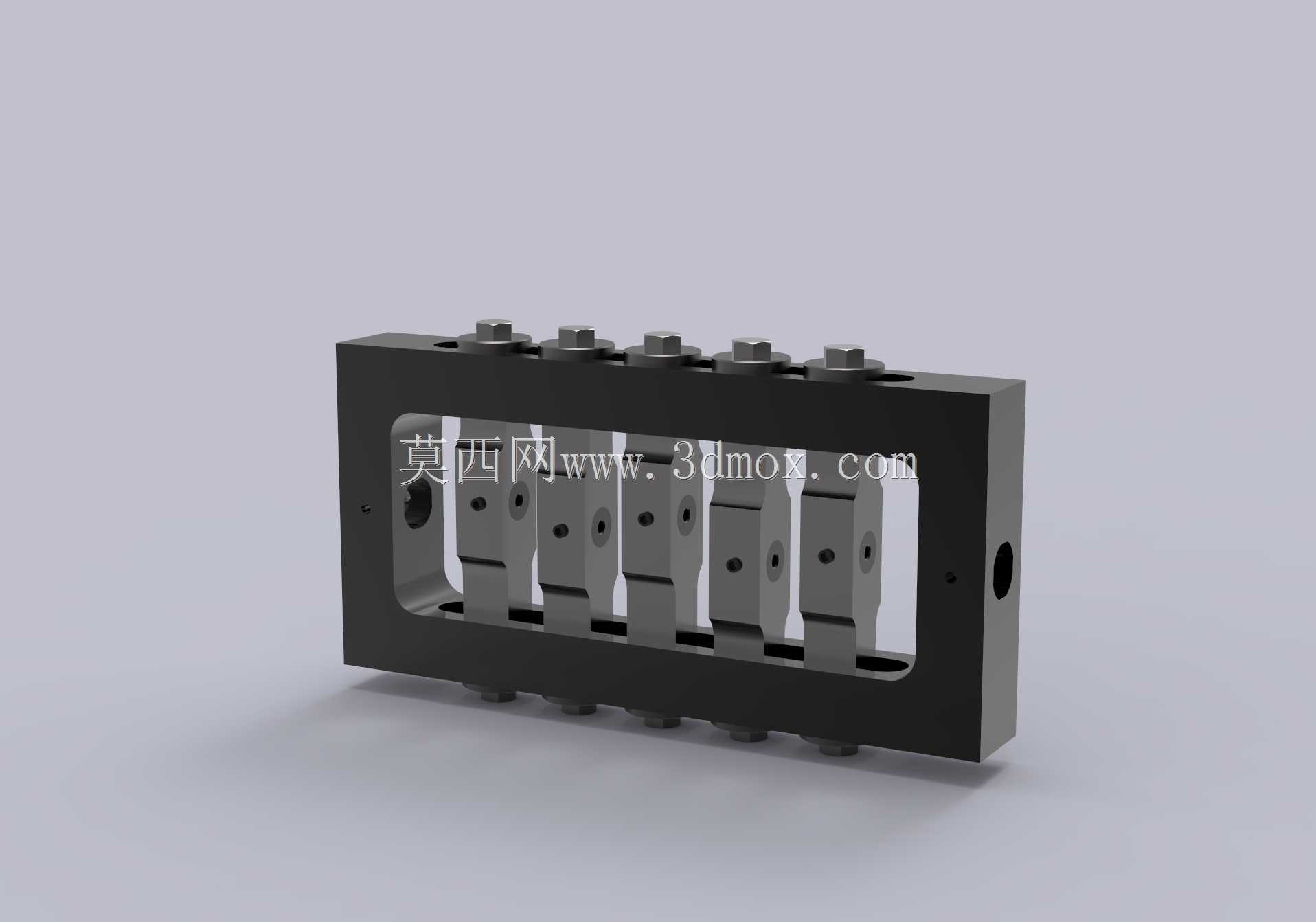

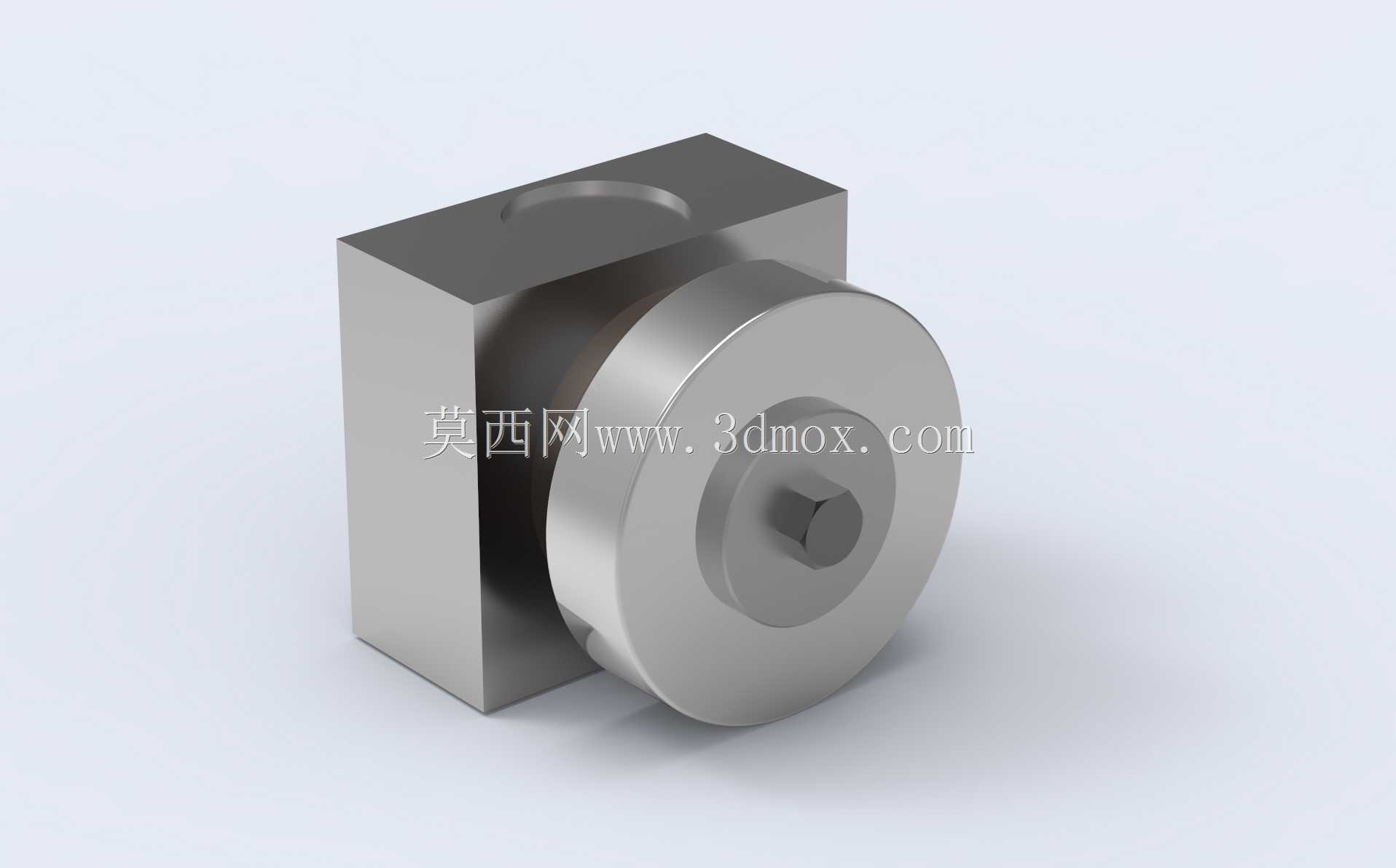

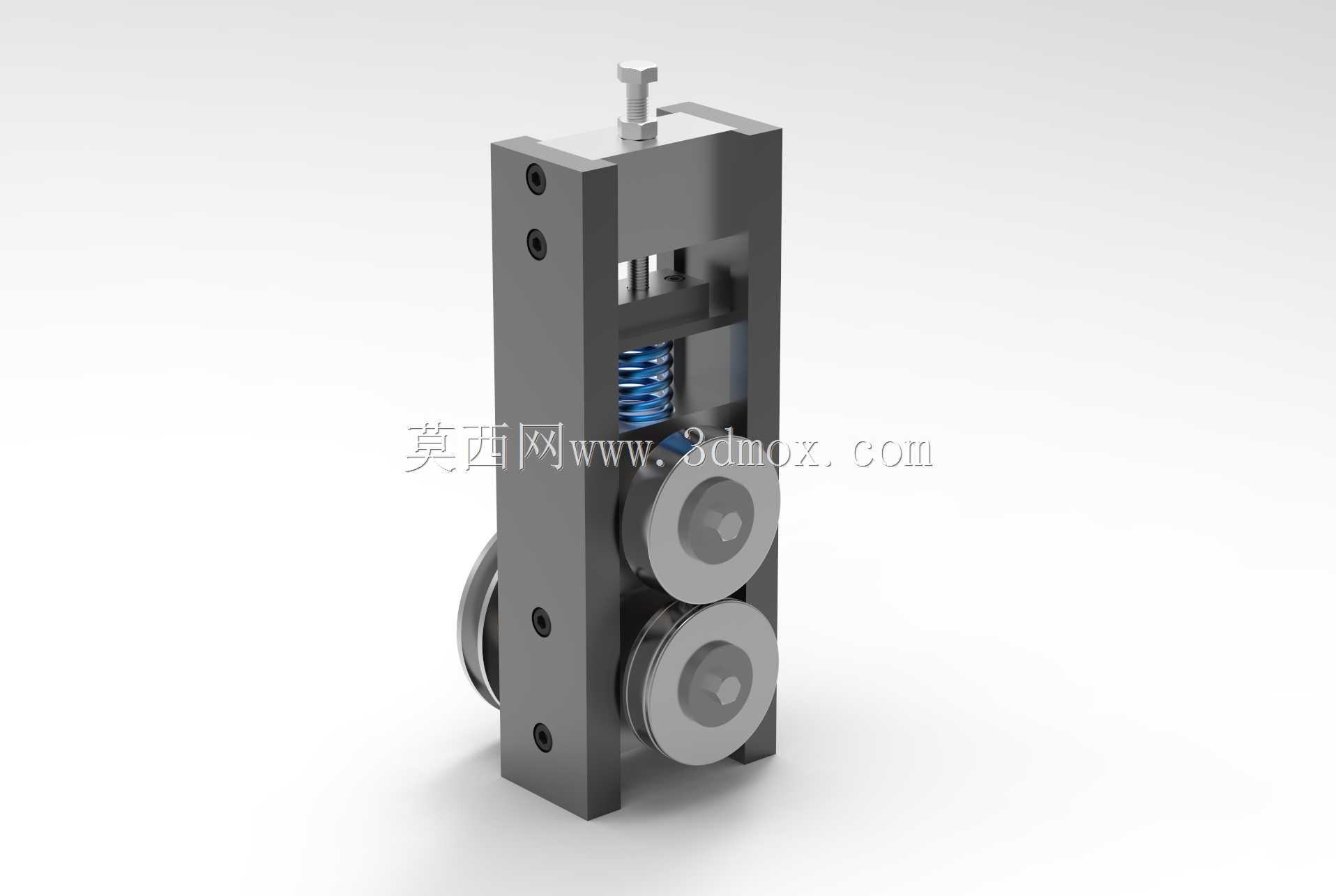

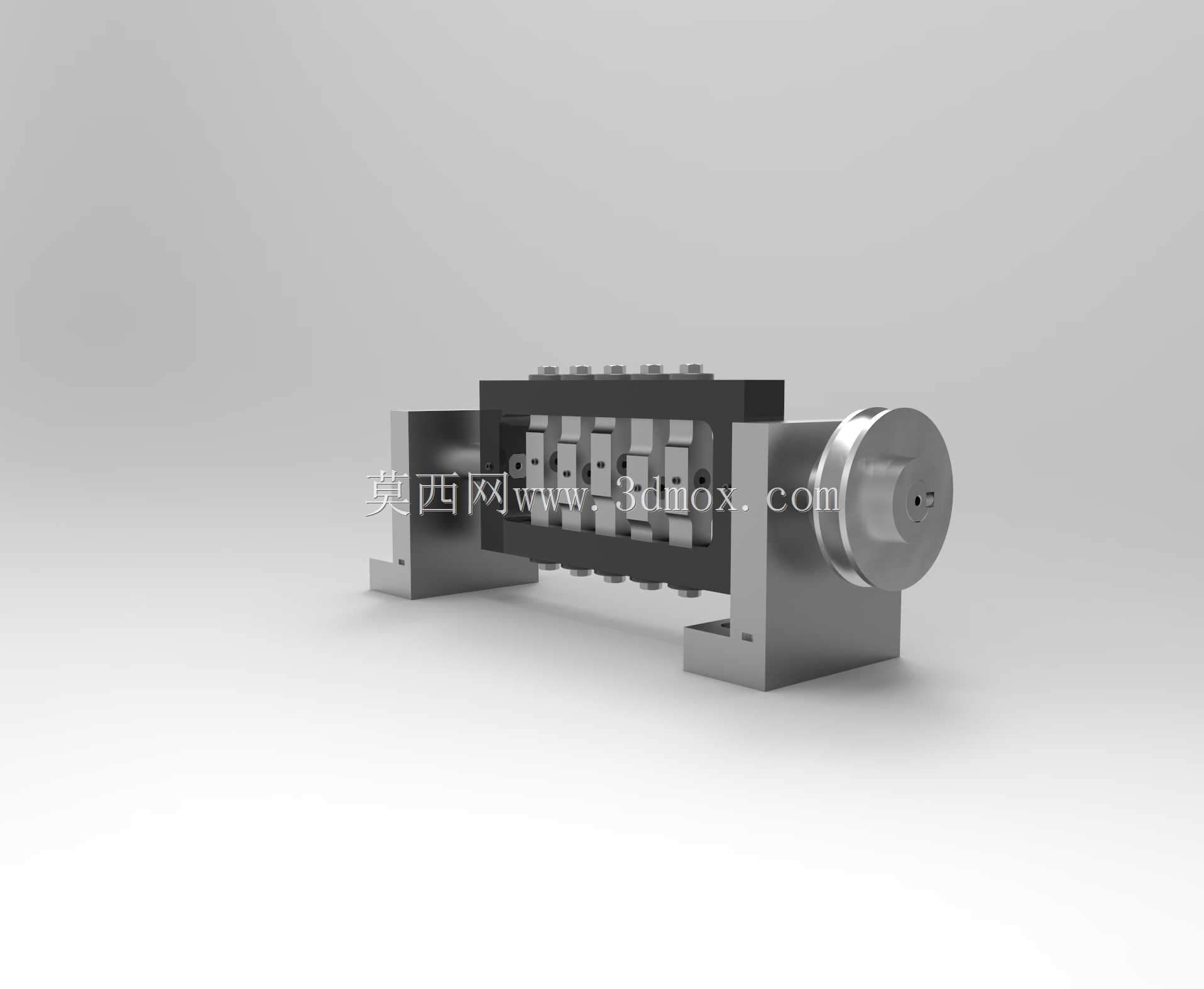

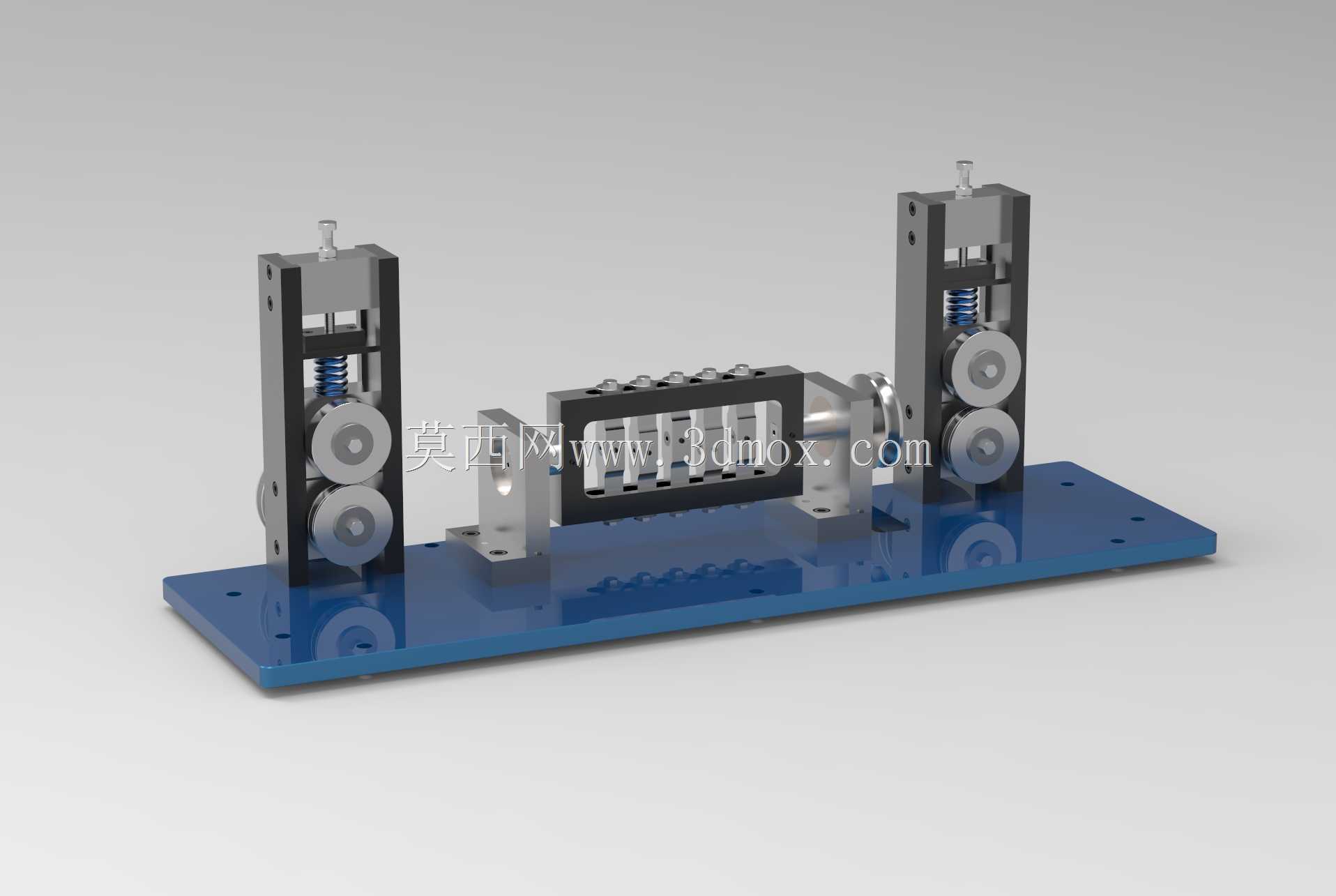

这款设备主要面向五金制品、金属线材深加工、电线电缆、丝网加工等生产场景，针对直径0.5mm至4mm的高强度钢丝完成进线矫直作业，解决成卷钢丝自带弯曲应力、进料偏斜的问题，为后续的定长裁切、折弯成型、打端编网等工序提供平直度达标、进料稳定的线材原料，是细径金属线材连续化加工产线中不可或缺的前置处理单元。设备采用台式落地结构设计，整体以方管焊接机架作为承载主体，底部配置可调式防滑脚杯，可适配车间不平整地面的安装需求，调整设备水平度避免运行过程中出现共振偏移，机架台面预留了标准化安装孔位，可直接对接后续裁切、成型设备的进料端，也可独立作为单工位矫直工位配合人工上料使用。设备的核心矫直单元采用双组立式轮座搭配中间多组交错矫直轮的布局，进线端与出线端的立式轮组负责夹持钢丝、控制送料导向精度，中间交错排布的矫直轮组通过逐点施压的方式逐步消除钢丝成卷带来的弯曲内应力，可根据钢丝的实际直径、材质强度调整矫直轮的压下量与排布间隙，适配不同硬度规格的细钢丝加工需求，避免压伤线材表面或是矫直精度不足的问题。动力传输部分采用双电机配合皮带传动的结构，分别驱动两端送料轮组实现稳定的匀速送料，传动结构布局在机架台面下方，加装了安全防护结构避免杂物卷入传动部件，电机安装位预留了张紧调节空间，可根据皮带磨损情况调整传动张紧度，降低后期维护难度。设备的电气控制单元集成安装在机架侧方的防护盒内，操作按钮布局清晰，可直接调整送料速度匹配不同产线的加工节拍，整体结构紧凑，安装占地面积小，不需要复杂的地基固定即可投入使用，矫直后的钢丝直线度可满足绝大多数精密五金加工的进料要求，有效减少后续工序因线材弯曲导致的卡料、加工尺寸偏差等问题，提升细径钢丝加工的整体生产效率与成品良率。
