小型CNC设备Z轴进给传动结构

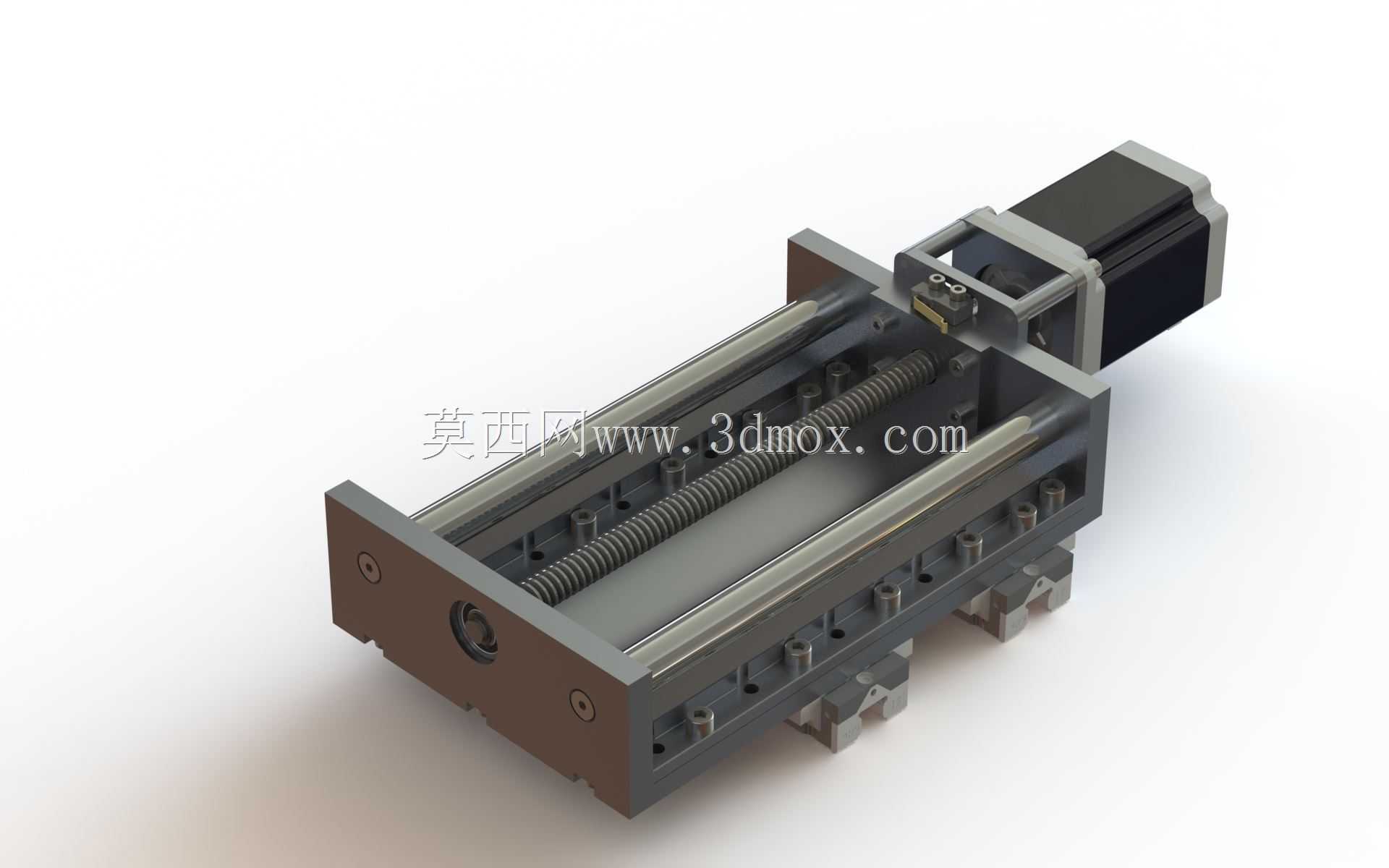

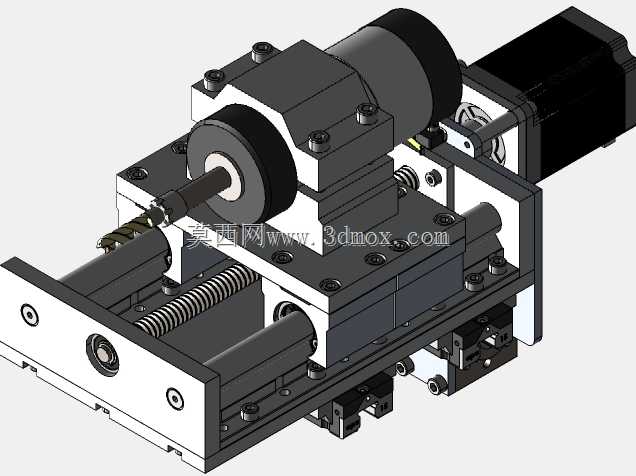

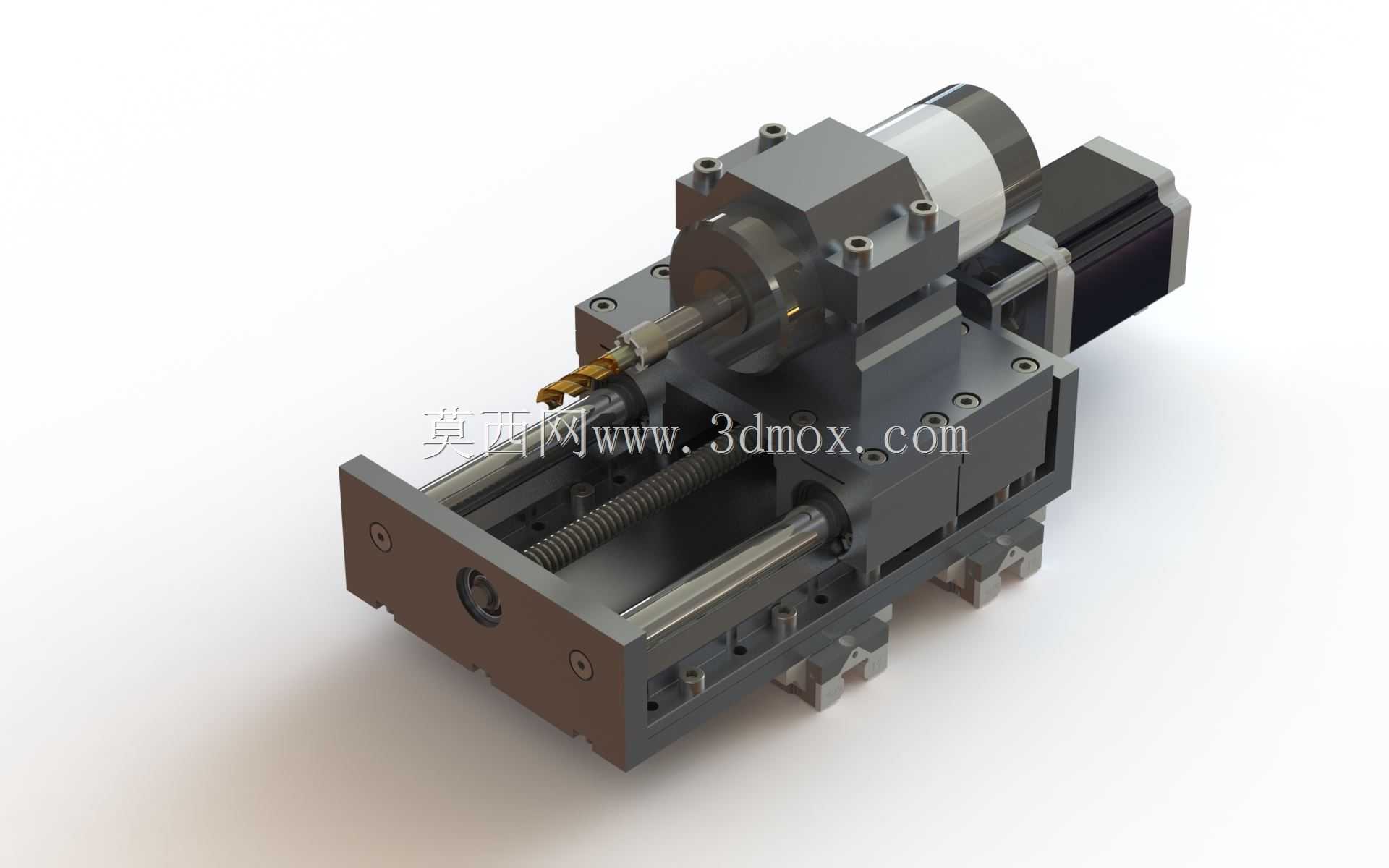

该结构是桌面级数控加工设备的核心进给单元，主要面向小型数控雕刻、PCB铣削、软金属轻切削等桌面加工场景，适配DIY爱好者、小型工作室的精密加工需求，可直接搭载在三轴数控平台上完成Z向的进给运动，承担加工过程中刀具的升降进给、切削深度精准控制的核心功能，是保障小型数控设备加工精度的关键组成部分。结构整体采用模块化集成设计思路，将驱动单元、传动组件、导向机构、安装基座整合为独立单元，无需复杂调试即可完成与设备主机的装配对接，大幅降低小型数控设备的组装调试门槛。导向部分采用双线性导轨平行布置方案，搭配多组滑块承载滑台负载，相比传统光杆导向结构，具备更高的导向精度与抗偏载能力，可有效抵消切削过程中产生的径向切削力，避免滑台出现偏移、抖动问题，大幅提升加工过程的稳定性，即使在连续小进给切削工况下，也能保证Z向运动的平顺性，减少加工表面出现振纹的概率。传动部分采用精密滚珠丝杠作为传动元件，将驱动电机的旋转运动转化为滑台的直线运动，丝杠两端采用支撑座固定，可有效消除传动间隙，提升进给传动的反向精度，保障小切深加工时的深度控制精度。驱动端集成了伺服驱动单元与主轴安装位，主轴夹持结构可适配常规直径的加工刀具，驱动电机与丝杠之间采用直连传动方案，减少传动环节的背隙与动力损耗，提升进给响应速度。安装基座采用一体化金属结构设计，底部预留标准安装接口，可直接固定在数控设备的X轴滑台上，整体结构紧凑，横向与纵向安装边界适配多数桌面级三轴数控平台的安装尺寸，不会占用过多工作台空间，同时基座预留了限位开关安装位、润滑通道，方便后期加装行程限位组件与日常维护保养。滑台部分采用高刚性结构设计，可承载常规小型加工主轴的重量，在高速进给工况下不会出现结构形变，保障刀具运动轨迹的准确性。该结构的设计充分考虑了小型数控设备的使用痛点，针对原有Z轴结构刚性不足、导向精度差、进给抖动的问题做了针对性优化，通过升级导向组件、优化传动布局、提升结构刚性，让小型桌面CNC设备也能实现更稳定的切削加工表现，可满足塑料、亚克力、PCB板、软铝等多种材质的精密加工需求，无论是做精细浮雕雕刻、电路板铣削，还是小型五金零件的轻切削加工，都能提供稳定的Z向进给支撑。
