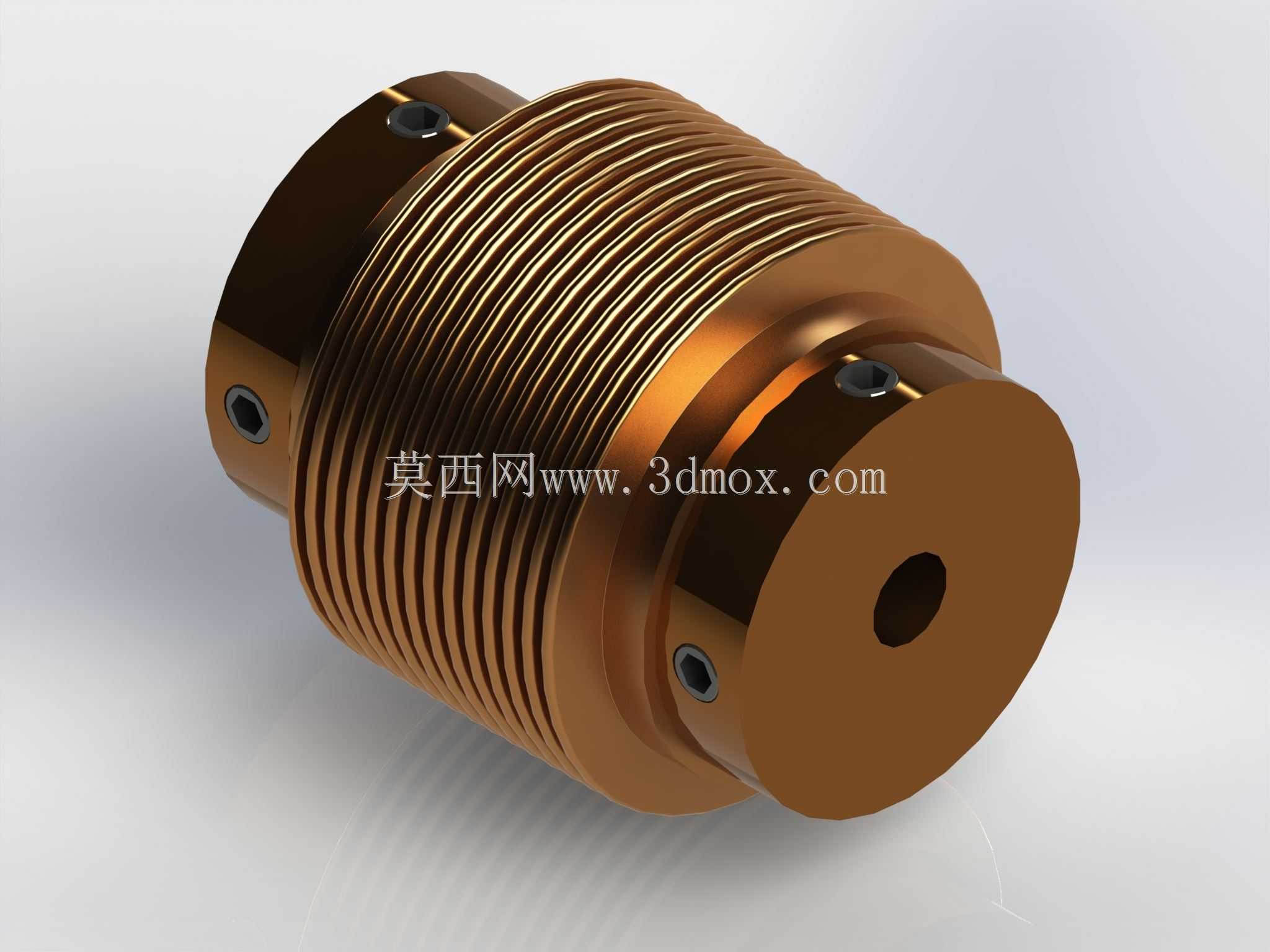

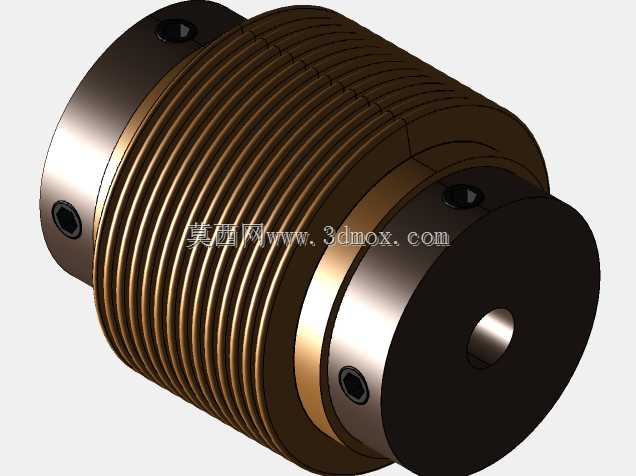

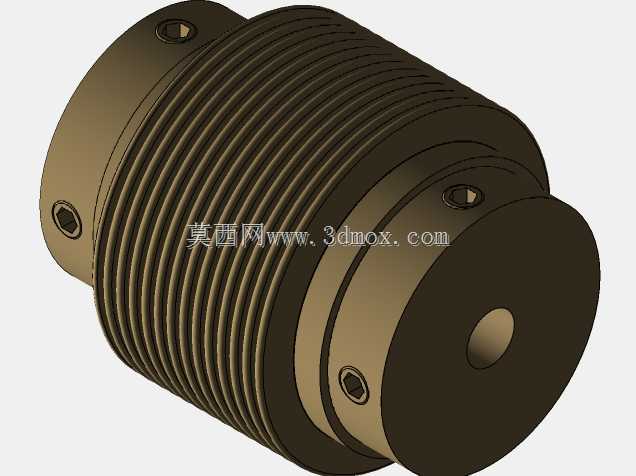

角位移传感器用波纹管联轴器结构

这款波纹管联轴器主要应用于精密检测与传动场景中，承担角位移传感器与被测机构转轴之间的动力与运动传递任务，是精密测控系统里保障角度信号采集精度的核心连接部件。在工业自动化测控、精密仪器传动、小型伺服传动链路中，这类联轴器能够有效补偿两轴安装过程中产生的径向、角向与轴向偏差，避免安装错位带来的附加载荷损伤传感器轴承，同时保障转动传递的精度稳定性。从功能特性来看，该款波纹管联轴器采用金属波纹管作为弹性补偿元件，自身扭转刚性优异，转动传递过程中空程回差极小，能够实现±10°范围内的角向偏差补偿，同时可适配不同规格的轴径安装需求，覆盖4mm、5mm、6mm、7mm、8mm、9mm、10mm、12mm等多种常用传感器输出轴与负载轴直径，适配性较强。产品整体采用对称式结构设计，两端为刚性夹紧轴套，轴套上设置顶丝锁紧结构，安装时无需复杂的工装辅助，仅需将两端轴套分别套入待连接的两根轴体，拧紧顶丝即可完成固定，安装便捷且锁紧可靠，能够在持续转动过程中避免轴与轴套之间出现打滑松脱的问题。中间段的薄壁波纹管采用一体化成型工艺，波纹结构均匀排布，既保留了足够的弹性补偿能力，又兼顾了扭转方向的高刚性，在高速转动场景下也能保持稳定的传动表现，不会出现明显的弹性滞后影响角度传递精度。从安装边界来看，产品整体为圆柱形回转结构，外径尺寸适配小型传感器的安装空间需求，轴向长度紧凑，不会占用过多的安装轴向空间，能够适配空间受限的精密设备内部安装场景。两端轴套的内孔与轴的配合采用间隙适配设计，既方便安装时的轴体插入，又能在顶丝锁紧后保证足够的抱紧力，适配不同公差等级的标准轴径安装使用。在实际使用过程中，这类波纹管联轴器无需额外的润滑维护，金属材质的本体具备较好的耐温与抗老化性能，能够在常规工业环境下长期稳定工作，有效降低精密传动链路的维护成本，保障角位移检测信号的传递精度，避免因连接部件的传动误差导致整个测控系统的检测数据失准。
