手动连杆式压合挤压操作装置结构设计

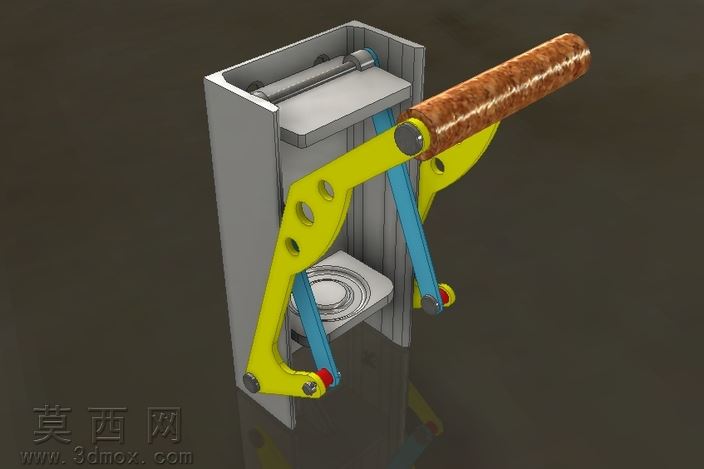

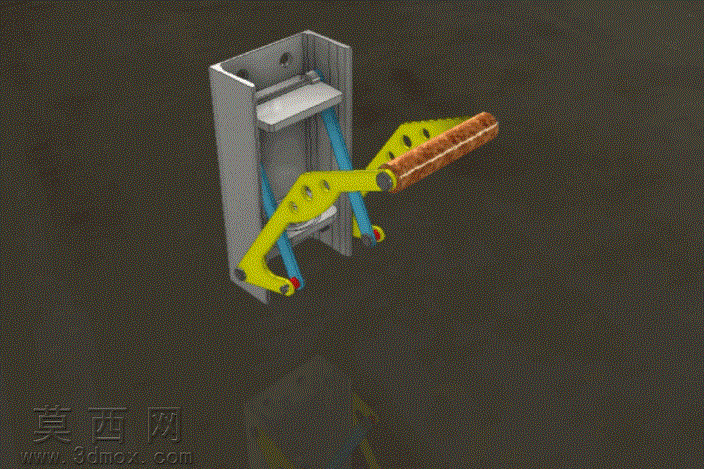

本作品为手动连杆式压合挤压操作装置，采用Autodesk Inventor完成全参数化三维建模与装配设计，建模过程严格遵循机械设计公差配合规范，对每一处铰接孔位、连杆轮廓、安装槽位都进行了精准的尺寸约束，确保各运动部件在虚拟装配环境下无干涉、可顺畅完成预设动作。渲染阶段采用写实材质配置方案：握持手柄部分赋予仿木纹纹理材质，还原木质握把的温润质感与自然纹理走向，同时调整材质粗糙度参数模拟长期握持使用后的细微磨损效果；两侧传动连杆采用亮黄色金属漆材质，通过调整金属度与反射参数，呈现出工业机械常用的警示色涂装质感，同时清晰展现连杆上的减重孔位、铰接点位的结构细节；中间的传动支杆赋予天蓝色工程塑料材质，区分不同功能的传动部件；外部的安装框架采用哑光银灰色金属材质，模拟冷轧钢板折弯成型后的表面质感，框架内部的承托工位设置了同心圆防滑纹理，提升放置工件时的稳定性。结构设计上采用多组连杆铰接形成的省力杠杆机构，通过优化各连杆的长度比例与铰接点位置，实现手动扳动手柄时，末端执行端可输出较大的压合力，同时将整体结构集成在立式安装框架内，框架顶部设置横向安装轴用于固定上部支撑组件，底部预留工件放置工位，多组蓝色连杆与黄色主传动臂配合，将手柄的圆弧摆动转化为压合端的直线下压动作，铰接点位均设置了轴套类结构的细节建模，还原真实机械结构的转动配合设计。设计思路围绕小型手动压合作业场景展开，摒弃复杂的动力组件，纯机械结构无需外接能源即可完成小工件的压装、挤压作业，整体结构紧凑可嵌入工作台面或独立安装使用，各部件造型兼顾功能实用性与工业视觉美感，通过色彩区分不同功能部件，既方便装配时的部件识别，也让整体机械结构的运动逻辑更加直观清晰，建模过程中对所有活动部件添加了运动约束，可在软件内直接模拟手柄扳动到不同角度时各连杆的位置状态，验证机构的行程范围与力臂变化是否符合设计预期，确保最终结构可顺畅完成压合作业，不会出现死点或结构干涉问题。
