带动力输入的西奥詹森步行机构

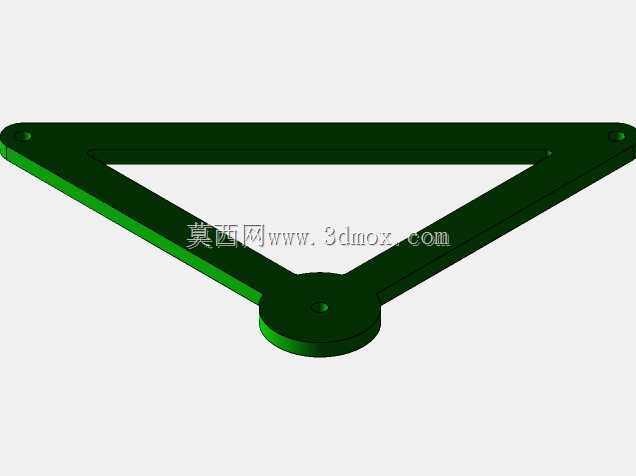

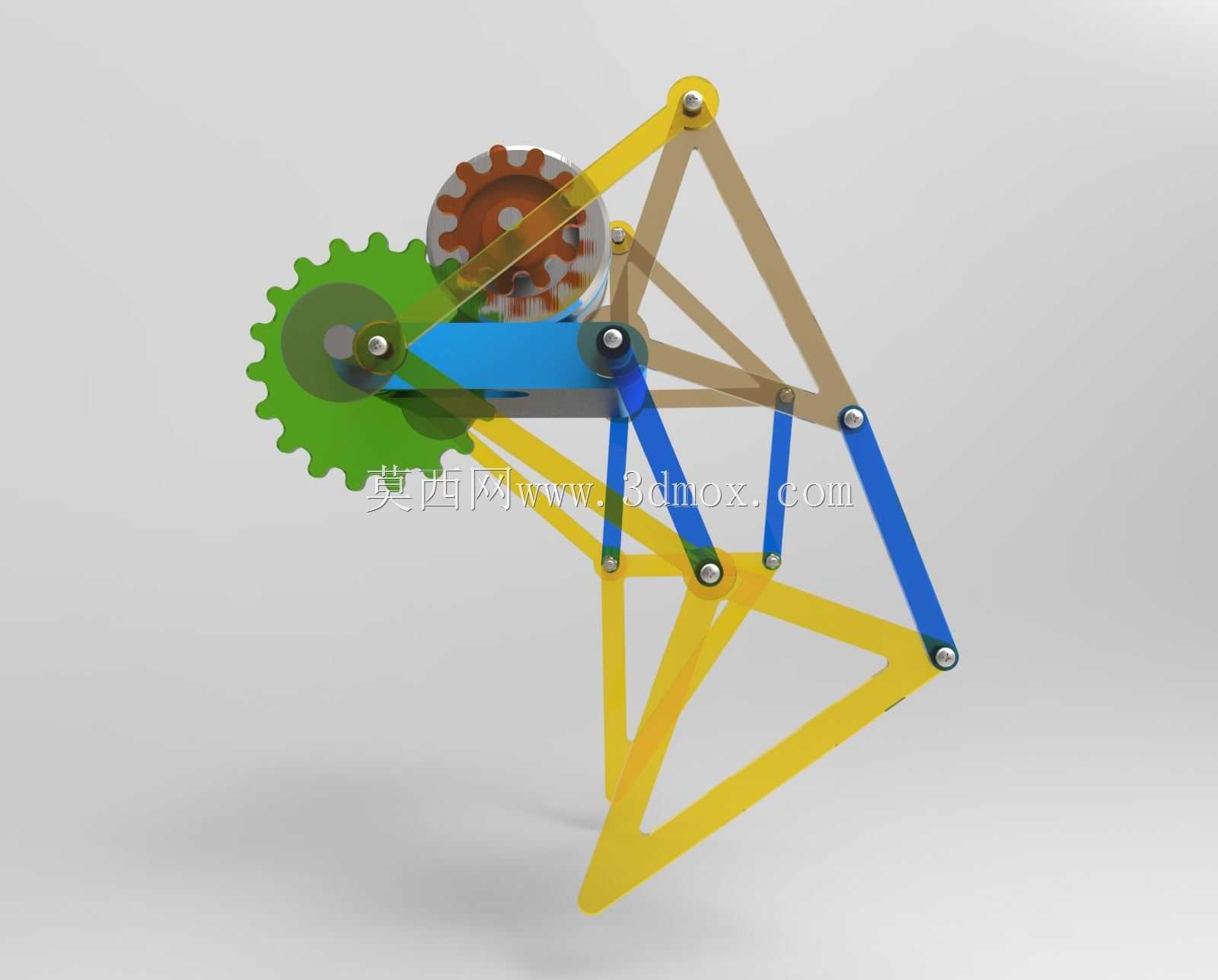

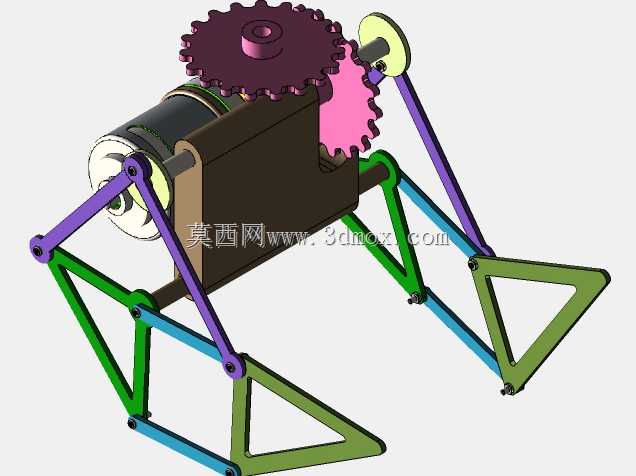

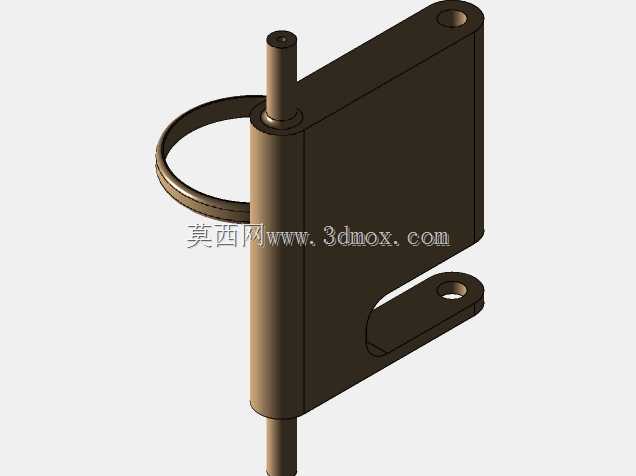

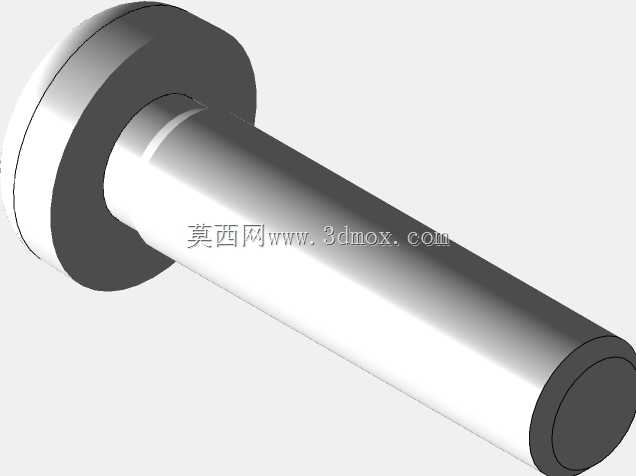

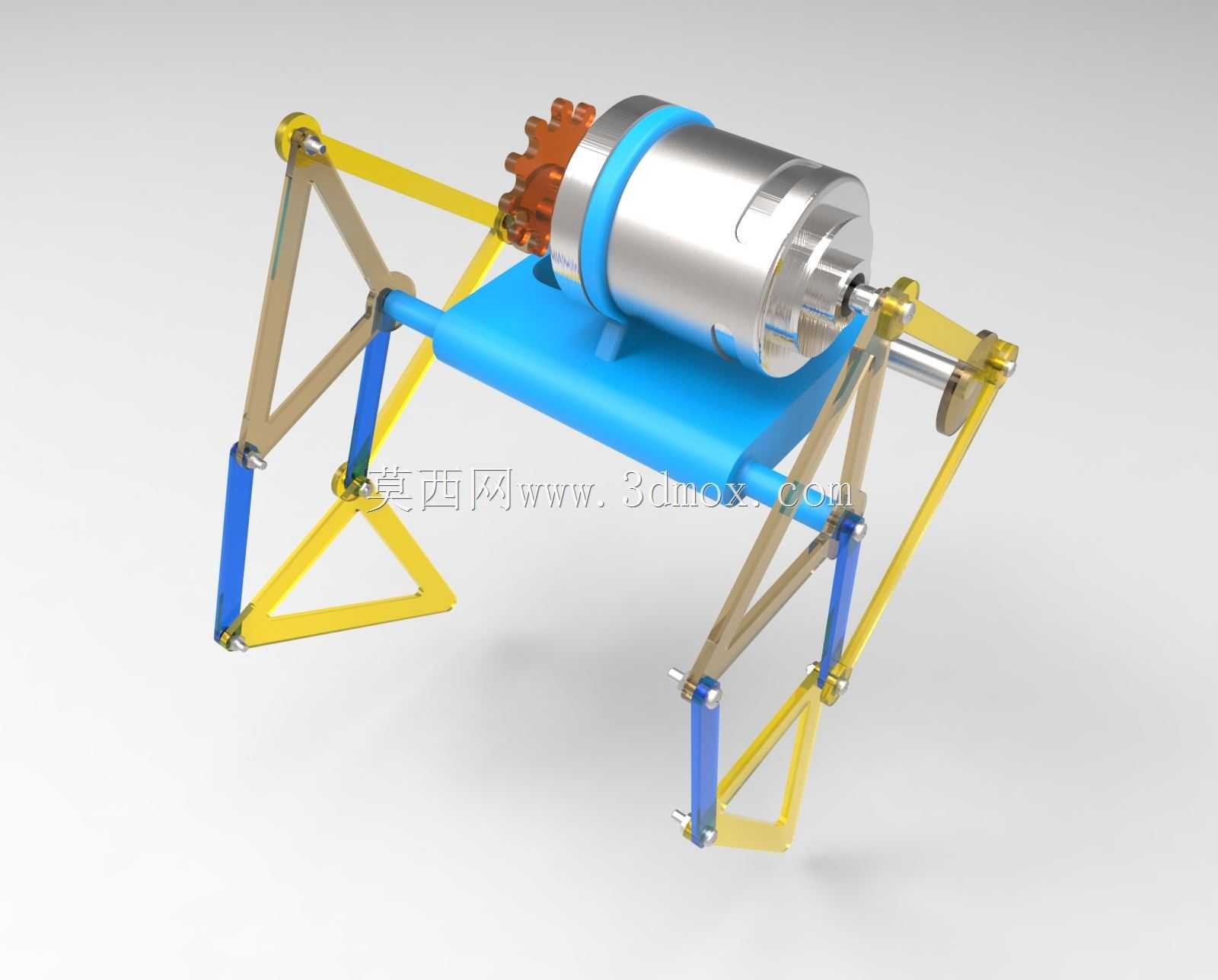

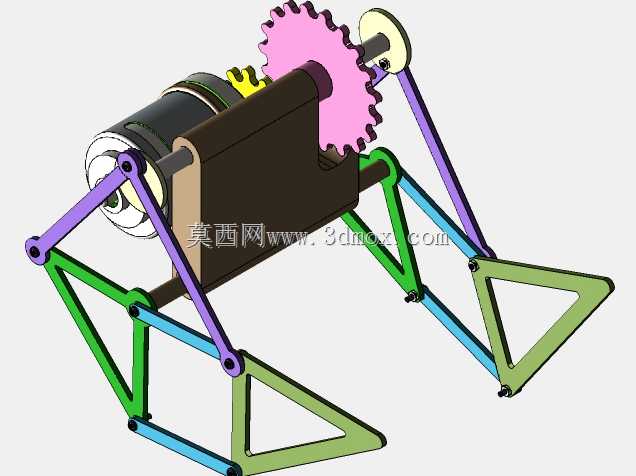

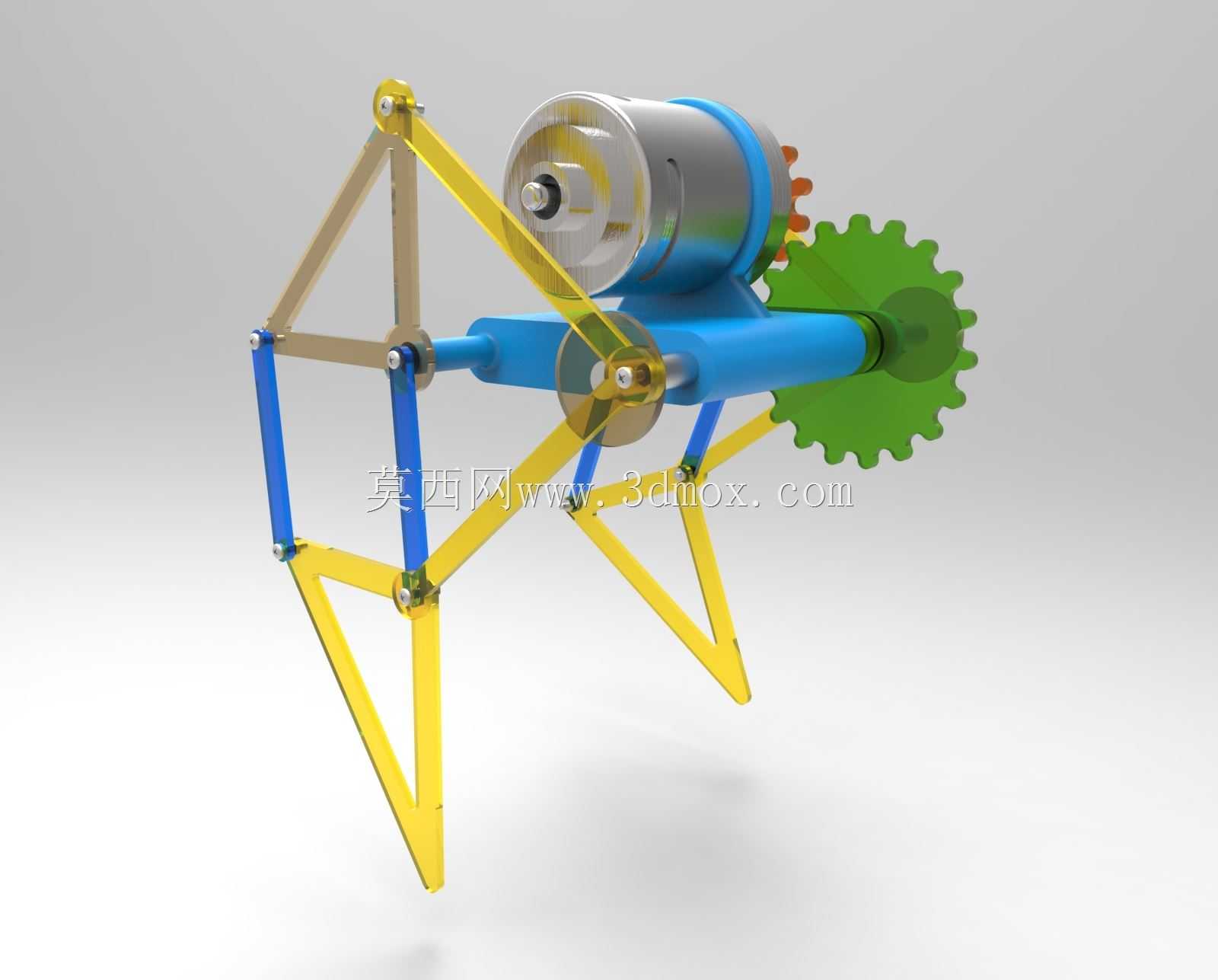

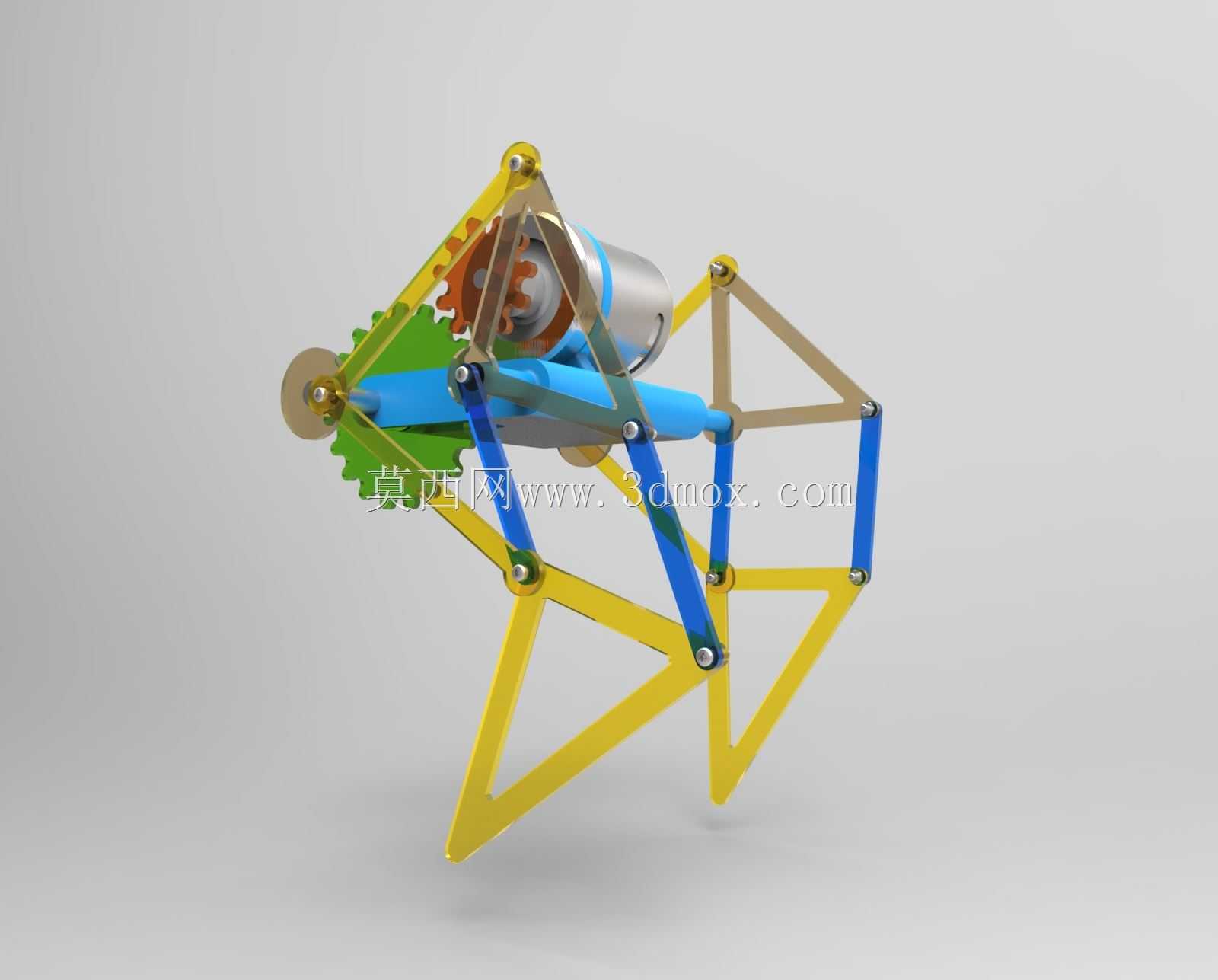

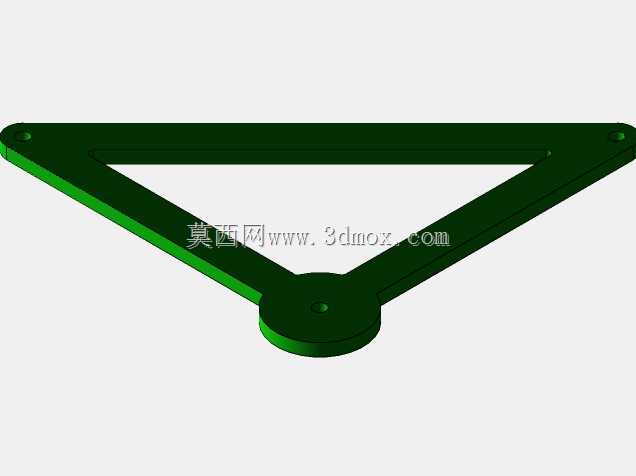

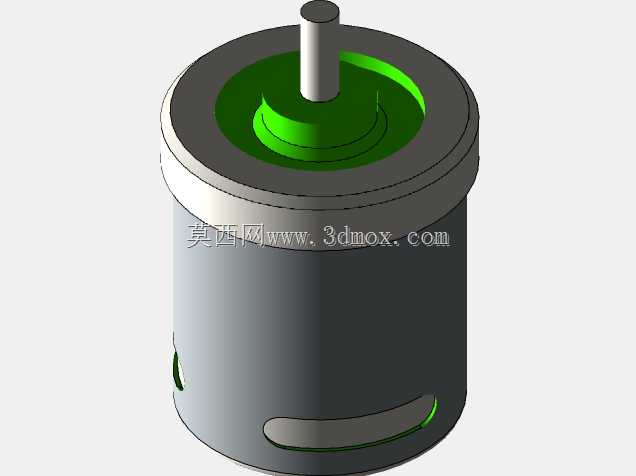

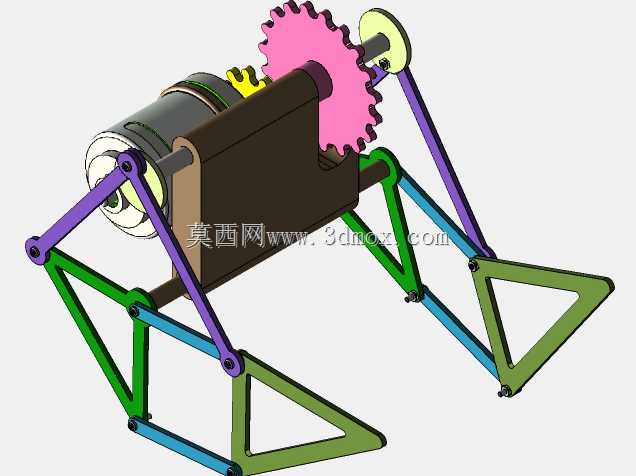

这款带动力输入的西奥詹森步行机构，是仿生行走机械领域的经典连杆传动结构，可广泛应用于科普教具开发、小型仿生行走机器人研发、创意机械装置制作、户外探测小型载具底盘开发等场景，能够在平整硬质地面完成连续稳定的跨步式行进动作，相较于轮式行进结构，该步行机构对非平整路面的适应性更强，可跨越高度不超过单步步幅三分之一的微小凸起障碍，在教学演示场景中可直观展示平面连杆机构的运动轨迹转化逻辑，帮助学习者理解多连杆联动的运动学原理。该机构核心功能是将电机输出的连续旋转运动，通过多组铰接连杆的约束传动，转化为步行足端特定的类椭圆迈步轨迹，实现无需轮系的连续行走动作，整套机构的动力输入端可直接适配常规小型直流电机，动力传递路径清晰，传动环节无冗余滑动摩擦部件，运行过程中传动损耗低，运动连贯性强，单组足端的运动轨迹经过连杆长度的精准配比，迈步抬升阶段足端高度充足，避免行进过程中剐蹭地面，落地支撑阶段足端轨迹接近水平直线，保证机构行进过程中机身高度波动极小，运行平稳无明显颠簸。设计过程中围绕西奥詹森机构的经典连杆比例进行适配优化，将动力输入轴与连杆传动组的铰接点位置做了同轴度校准，保证电机输出扭矩可均匀传递到每一组步行连杆，避免单侧受力过大导致的连杆卡滞或铰接轴磨损；连杆之间的铰接点均采用间隙配合的转动副设计，预留了合理的转动旷量，既保证连杆转动灵活无卡滞，又避免间隙过大导致的运动轨迹偏差；动力端的传动齿轮做了模数匹配，保证齿轮啮合间隙合理，传动过程无冲击异响。整套机构的横向安装边界以动力输入轴为中心，单侧步行连杆完全展开时的横向宽度不超过输入轴轴向长度的1.2倍，纵向步行足端运动的上下极限差值控制在合理范围，可适配常规小型教具或微型机器人的安装空间需求，足端支撑点的跨距经过配比，保证机构静止或行进过程中重心始终落在支撑多边形范围内，无需额外配重即可保持站立稳定，不会出现行进过程中侧翻或前倾的问题。
