齿轮齿条联动式夹持机械臂结构

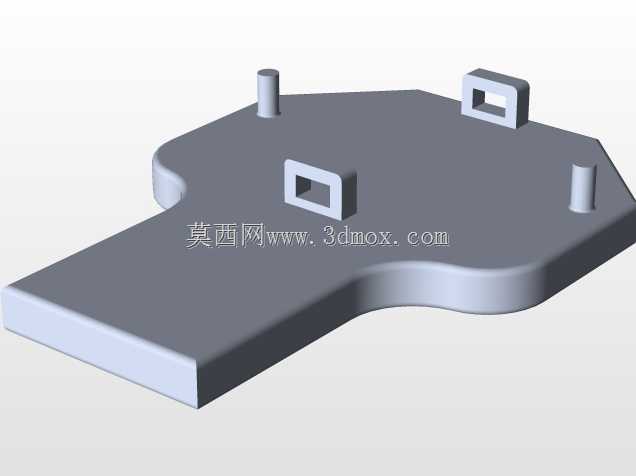

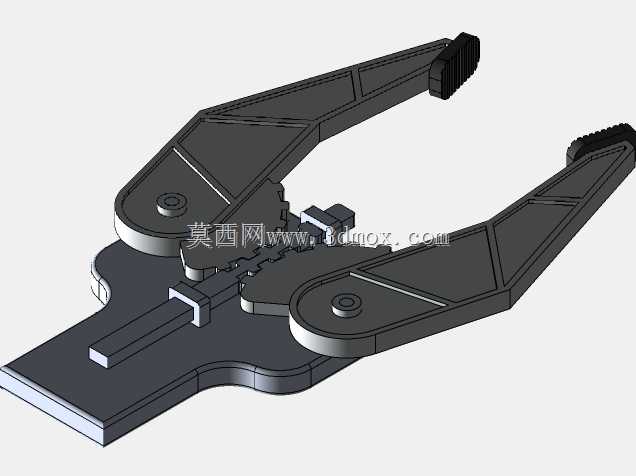

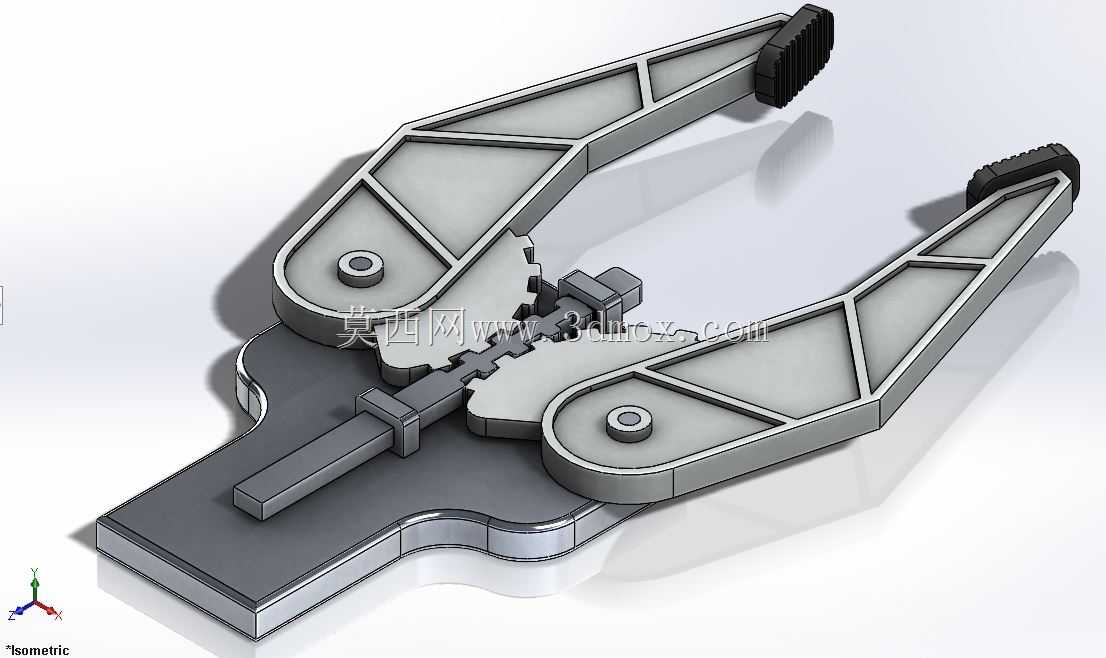

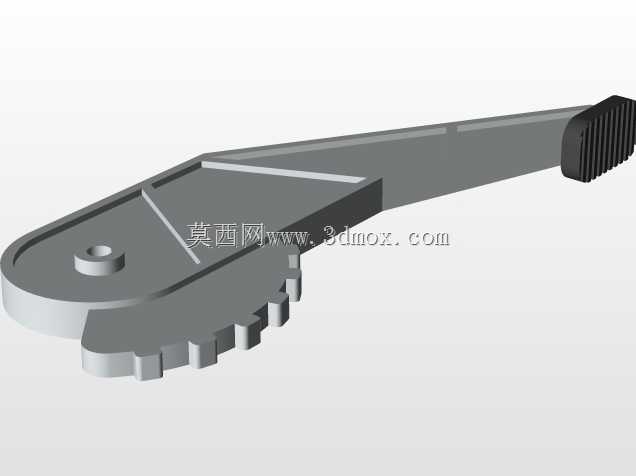

这款齿轮齿条配合的夹持机械臂，是轻载自动化拾取场景下的核心执行部件，广泛应用在小型物料分拣工位、实验室样本转移设备、轻工产品装配流水线以及教学实训演示平台中，可适配规则形状的硬质工件完成夹取、移位、放置等连贯动作，替代人工完成重复性的拾取操作，提升工位作业的一致性与效率。从实际用途来看，该结构依靠齿轮齿条的同步传动特性，可实现两侧夹臂的对称开合动作，夹持过程中两侧夹爪的行程完全同步，不会出现单侧偏移导致的工件夹偏、脱落问题，针对小型金属零件、塑料壳体、硬质包装件等物料都能提供稳定的夹持力，夹臂末端的防滑纹理设计，可增大接触摩擦力，即使夹取表面光滑的工件也能保证夹持可靠性。在功能特性上，该结构采用单动力输入的设计逻辑，仅需驱动中间的齿条做直线往复运动，即可通过两侧与齿条啮合的齿轮带动夹臂绕固定转轴转动，实现开合动作，相比双侧独立驱动的夹爪结构，省去了同步控制的复杂逻辑，动力传递路径短，传动效率高，运动过程无卡顿死点，开合角度范围可通过齿条的行程进行灵活调整，适配不同尺寸规格的被夹物料。设计思路上，整体采用扁平化的层叠结构布局，所有传动部件都集成在同一基座平面内，夹臂采用三角形镂空的加强筋设计，在保证整体结构刚性、避免夹持受力变形的前提下，尽可能降低了结构自身重量，减少运动过程中的惯性冲击，基座的轮廓做了圆角过渡处理，既避免了尖锐边角带来的安装磕碰风险，也能适配紧凑的安装空间，不会与周边设备产生结构干涉。从安装边界来看，该结构的基座底部为平整安装面，预留了标准的固定孔位，可直接通过螺栓固定在直线滑台、旋转平台或者多轴运动模组的末端执行端，整体厚度较薄，横向占用空间小，在狭窄的作业空间内也能完成伸入、夹取的动作，齿条的输入端可直接与微型气缸、电动推杆或者直线伺服模组相连，不需要额外设计转接结构，安装调试难度低，后期维护时仅需定期在齿轮齿条啮合面添加润滑脂即可保证长期顺畅运行，适合批量配套在各类轻载自动化拾取设备中使用。
