医用一次性注射器精细结构设计

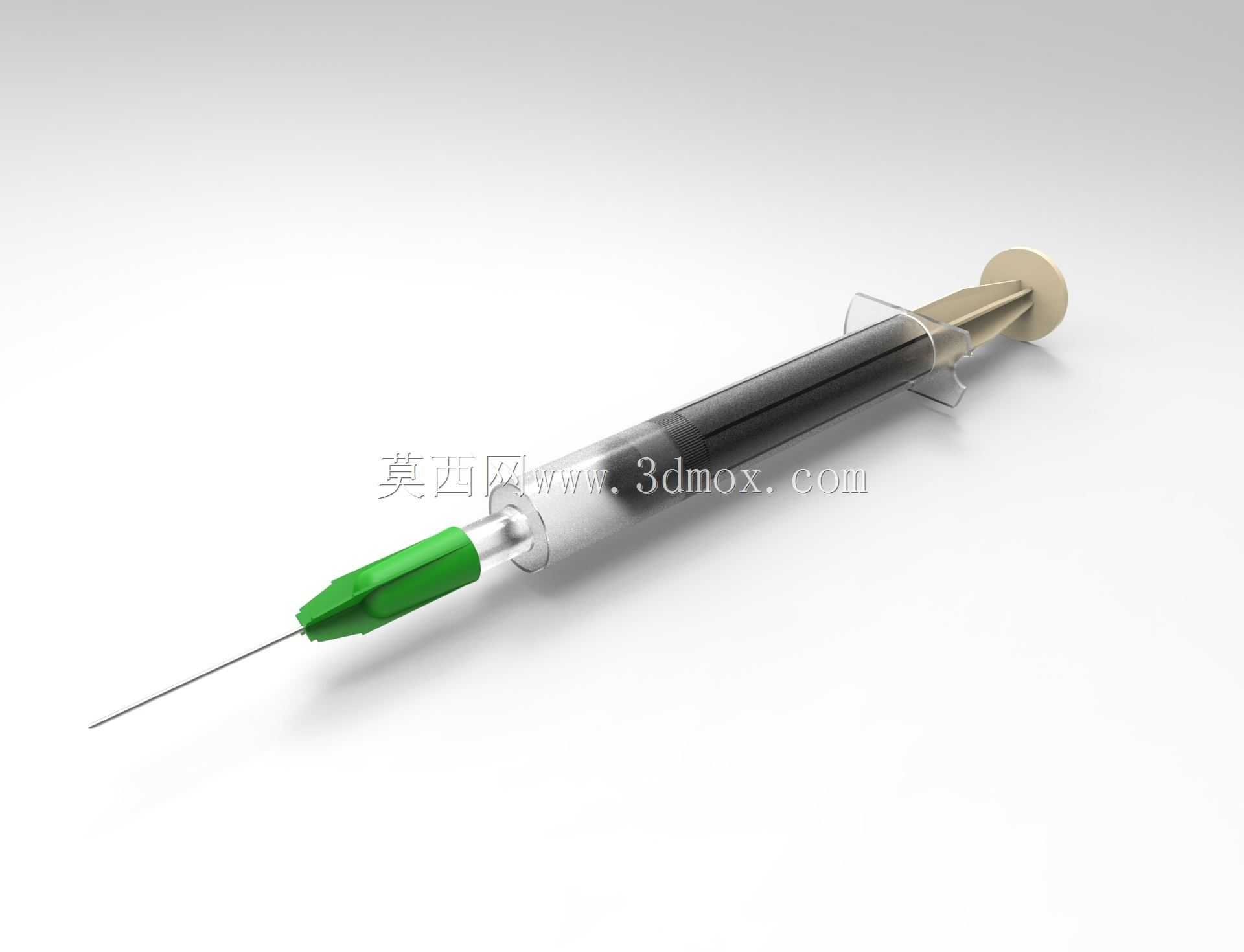

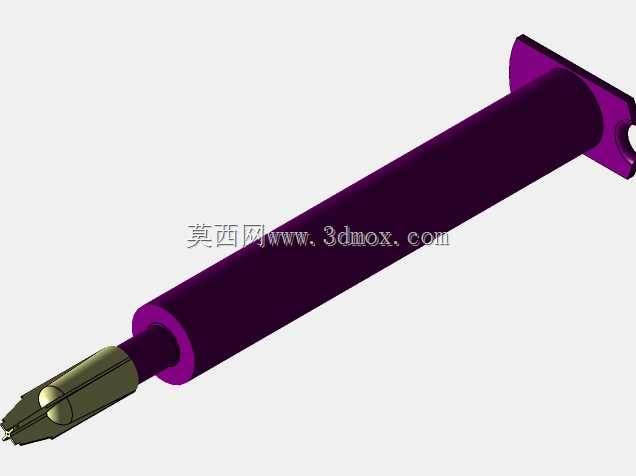

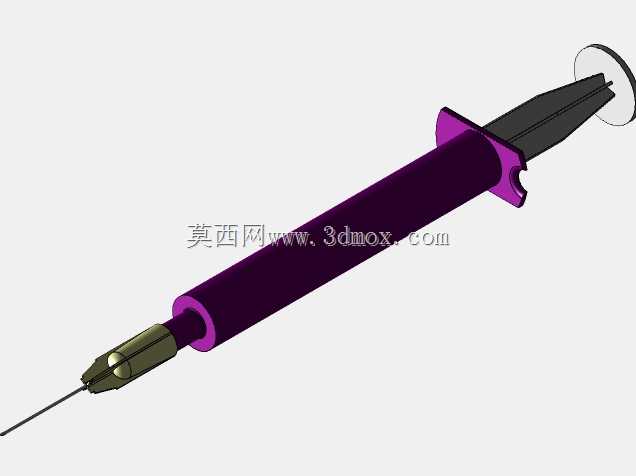

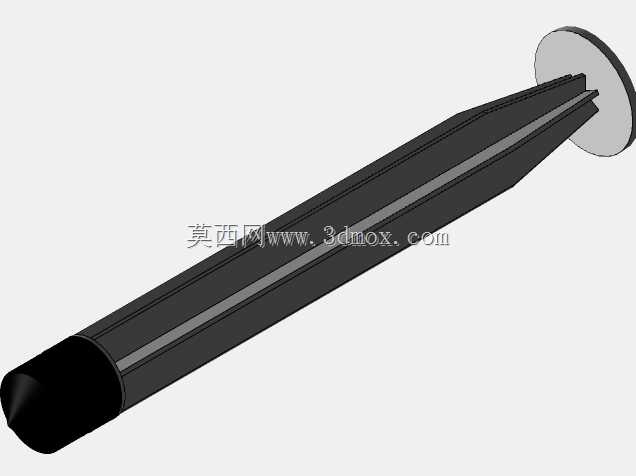

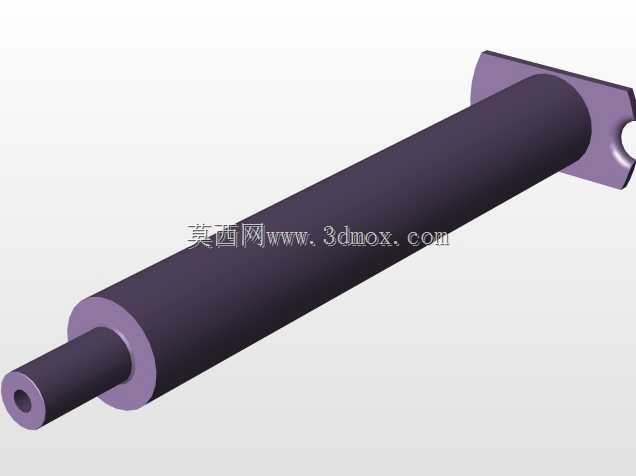

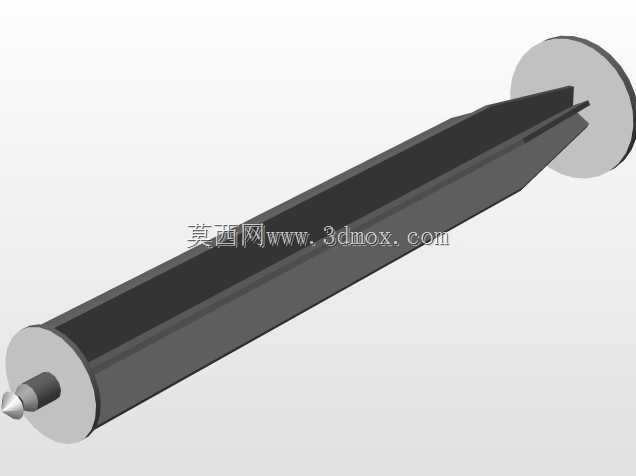

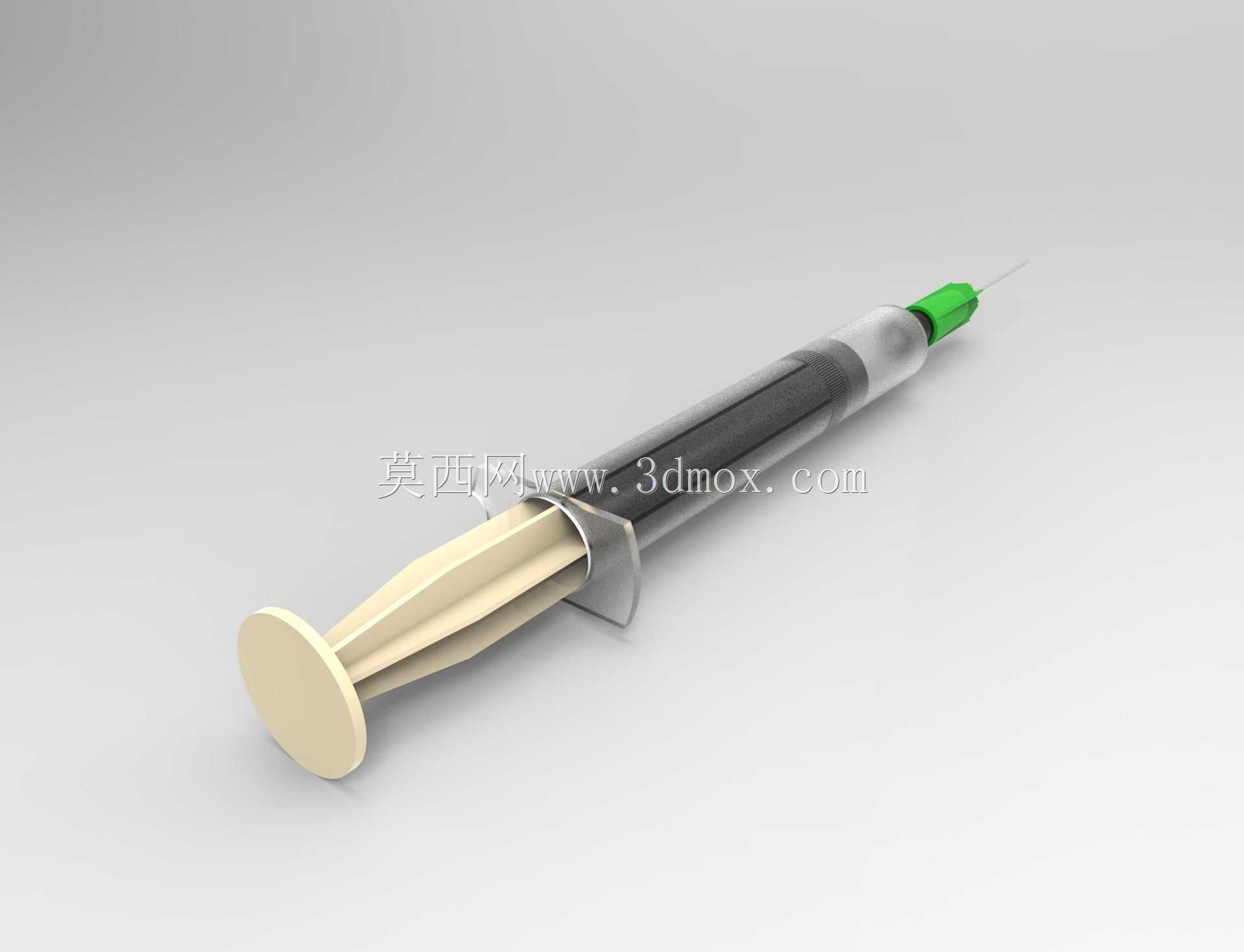

这款注射器的三维结构设计，完全围绕临床医护场景的实际使用需求展开，覆盖了从药液抽取、定量推注到废弃处置的全流程使用逻辑，适配门诊注射、病房给药、疫苗接种、实验室液体移取等多类场景的使用要求。在实际临床应用中，注射器是接触频次最高的一次性医护耗材之一，其结构合理性直接关系到给药精度、医护操作效率以及医患双方的使用安全，设计过程中需要兼顾操作手感、密封性能、结构强度与使用安全性的多重平衡。从功能特性来看，该结构完整还原了注射器的核心功能单元：端部的针头插接结构采用标准鲁尔接头锥度设计，能够与通用规格的注射针头实现紧密插接，避免推注过程中出现针头脱落、药液渗漏的问题；针筒部分采用透明薄壁筒体结构，筒体侧壁预留了刻度标识的成型位置，方便医护人员在抽取、推注药液时精准读取容量数值，控制给药剂量；内部的活塞推杆结构采用十字筋加强设计，在保证推杆纵向推注强度、避免推药过程中推杆弯折变形的同时，尽可能减少耗材用量，适配一次性产品的成本控制要求；推杆端部的活塞卡接结构能够与橡胶活塞实现牢固结合，保证活塞在筒体内滑动时的密封性，既不会出现推注时药液从活塞间隙渗漏的问题，也能保证抽动推杆时形成足够负压，顺畅抽取药液。尾部的指挡结构采用对称翼型设计，推注时医护人员的手指可以搭靠在翼面上，稳定控制推注力度与速度，端部的拇指推盘做了圆角过渡处理，长时间推注也不会产生硌手的不适感。设计过程中严格遵循医用耗材的人机工程要求，各部件的尺寸边界完全匹配通用一次性注射器的行业通用规格：针筒外径适配常规的固定夹具与针头安装尺寸，推杆行程与筒体有效容量匹配，各部件的配合间隙控制在合理范围内，既保证组装顺畅，也避免间隙过大导致的晃动影响操作手感。针头护帽的结构采用卡扣式设计，未使用时能够牢固套在针头外部，避免针头被污染，同时防止针尖外露造成扎伤风险，使用后也可以方便地将护帽回套，降低医疗废物处置过程中的职业暴露风险。整体结构没有多余的冗余设计，每个结构特征都服务于实际使用需求，充分考虑了量产时的注塑成型工艺性，各部件的拔模角度、壁厚均匀性都做了针对性优化，避免成型时出现缩痕、飞边等缺陷，能够满足大规模量产的工艺要求。
