长距离槽型托辊皮带输送设备结构设计

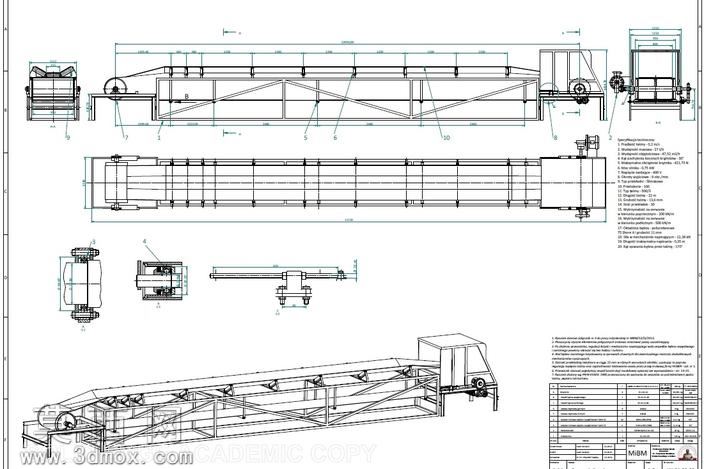

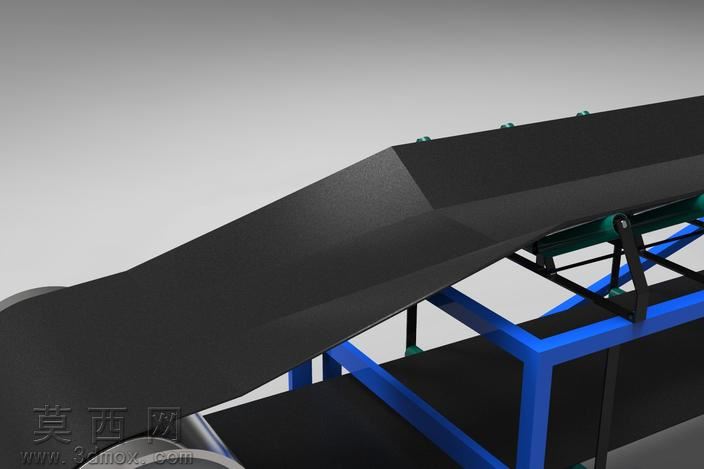

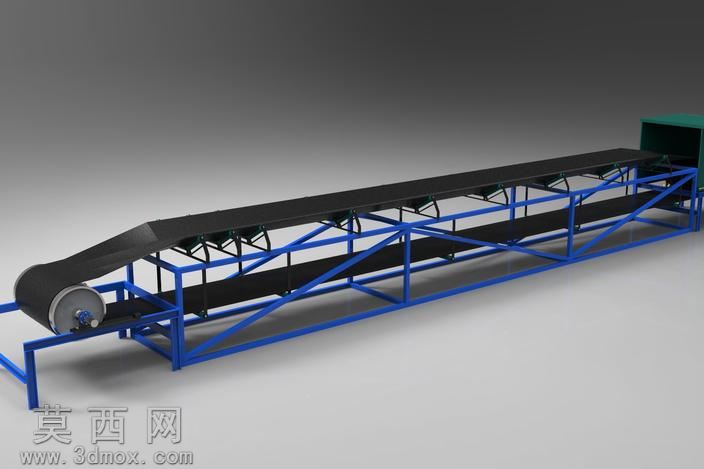

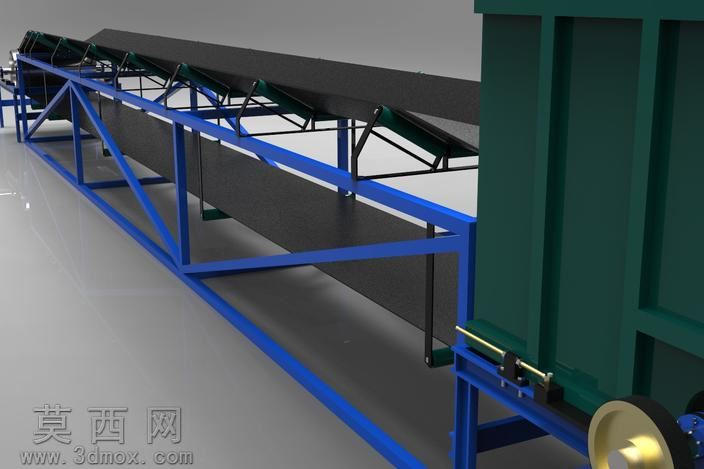

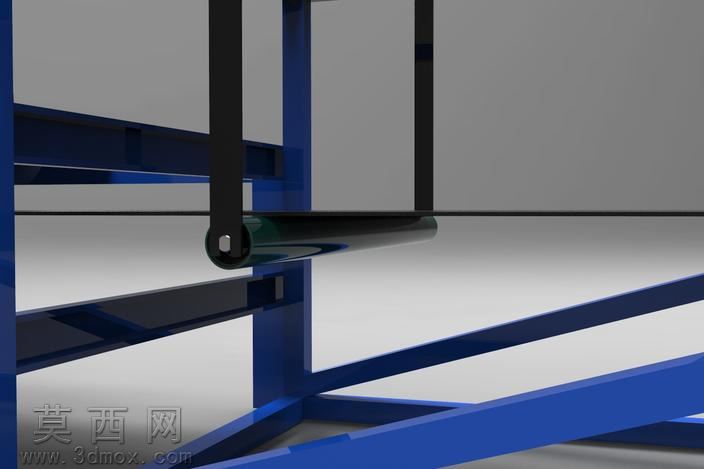

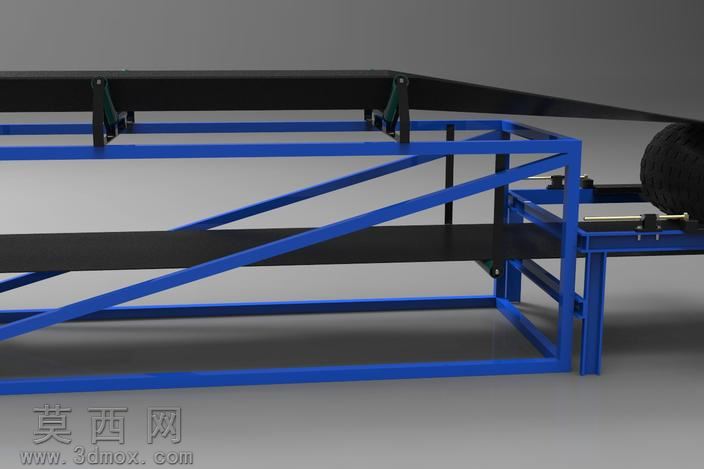

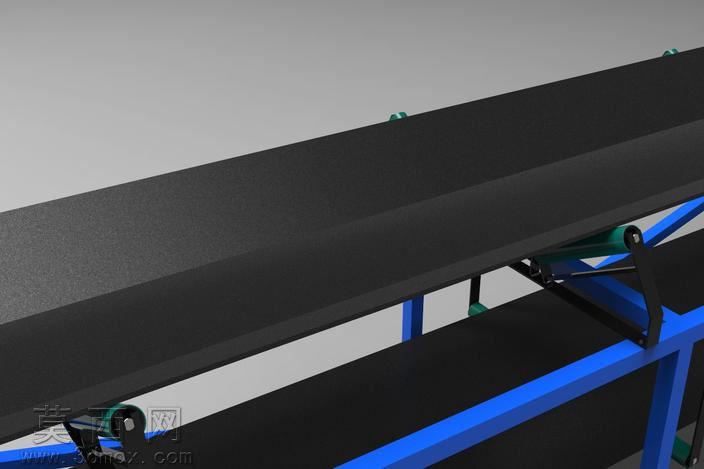

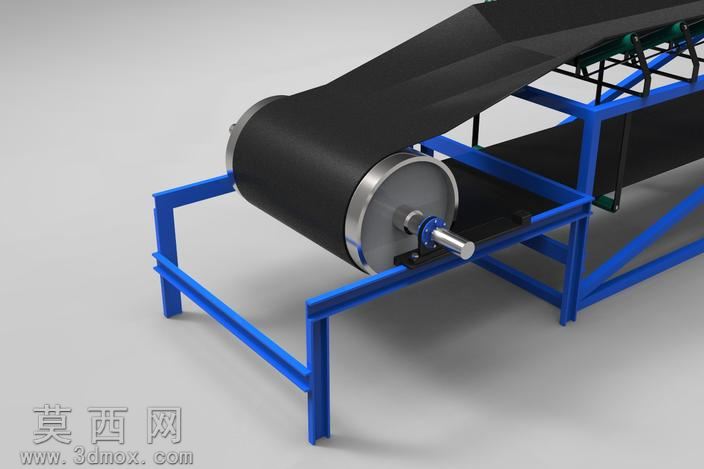

本作品为长距离槽型皮带输送设备的三维建模成果，建模过程严格遵循散料输送设备的通用设计规范，先完成整体布局的参数化草绘，确定输送长度、倾角、带宽等核心参数后，自下而上搭建各部分结构。首先构建底部桁架式机架，采用型钢焊接的桁架结构，通过交叉斜撑保证长距离机架的结构刚度，避免运行过程中出现机架晃动变形的问题，机架分段设计符合实际加工运输的装配逻辑。随后完成托辊组的建模与装配，上分支采用槽型托辊组，通过三个托辊的角度设置形成槽型截面，增大散料输送的装载量同时防止物料撒漏，下分支采用平行托辊支撑回程皮带，所有托辊的安装位置、间距均参考带式输送机设计标准排布，保证皮带运行的平稳性。传动滚筒与改向滚筒部分，建模时还原了滚筒的筒体、轴、轴承座、胀套等细节结构，头部传动滚筒表面做了防滑纹理设计，增大与皮带的摩擦力保证传动效率，尾部改向滚筒配套张紧调节结构，可调整皮带张紧度避免打滑跑偏。皮带部分采用柔性材质模拟，还原了皮带绕经滚筒、贴合托辊的自然形态，渲染时为机架赋予蓝色金属漆材质，还原钢结构机架的涂装效果，托辊、滚筒赋予金属哑光材质，皮带赋予黑色橡胶材质，通过光影调整突出各部件的结构层次，清晰展示设备的整体装配关系与运行逻辑。设计过程中充分考虑设备的实际使用场景，预留了驱动装置的安装位置，机架支腿的高度可根据现场工况调整，整体结构兼顾了输送效率、结构稳定性与安装维护的便利性，可作为散料输送系统设计、教学演示的参考模型。
