带减速驱动装置的皮带输送机三维设计

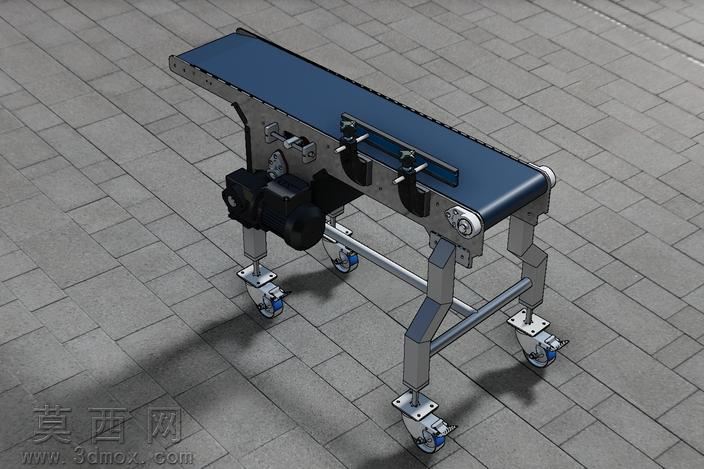

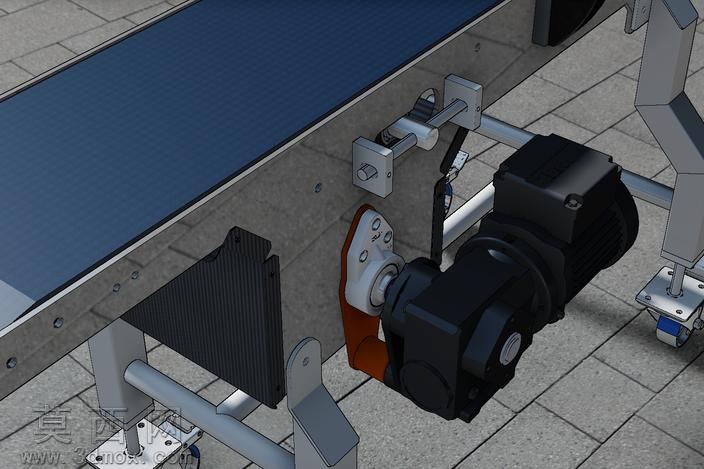

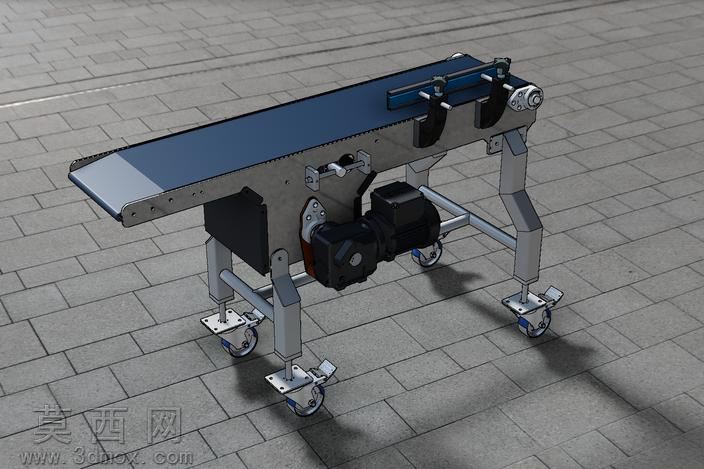

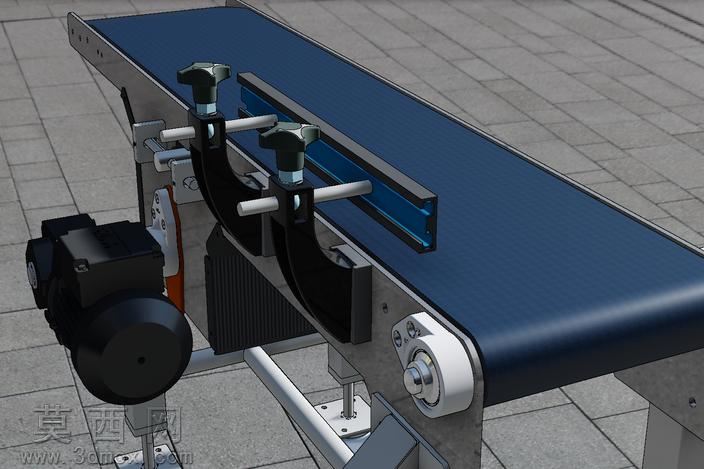

本模型为工业生产场景常用的皮带输送设备三维设计成果，建模阶段采用自顶向下的设计思路，先完成整体线体的布局框架搭建，再逐一拆分细化各个功能组件，确保各部件装配间隙合理、运动逻辑符合实际设备运行规律。建模过程中对皮带主体采用柔性件模拟处理，还原皮带张紧后贴合两端辊筒的真实形态，避免刚性建模带来的形态失真问题；针对驱动端的减速电机组件，完整还原了电机壳体、减速箱壳体、输出轴连接法兰、安装固定支架的细节结构，对安装座上的调节腰型孔、锁紧螺栓组件都做了等比例还原，可直观呈现电机位置调整以实现皮带张紧的调节结构。材质渲染阶段，对皮带主体赋予深色哑光耐磨橡胶材质，调整表面粗糙度参数模拟工业皮带表面的细微防滑纹理；金属机架部分采用喷塑冷轧钢板材质，还原金属构件表面细微的颗粒质感与低反光特性；减速电机部分区分了电机端盖的铸铁哑光质感、散热筋的金属质感以及输出轴的机加工金属光泽，脚轮组件则分别赋予金属支架材质与聚氨酯包胶滚轮材质，不同材质的光影反射参数经过反复调试，渲染效果贴近真实工业设备的视觉观感。结构设计上，设备采用铝型材搭配钣金折弯件作为主体承载机架，侧边设置可调节的导向挡边组件，可根据输送物料的宽度调整挡边间距；驱动端采用减速电机直连主动辊的传动形式，省去额外的链传动或带传动结构，缩小设备整体占用空间，提升传动效率；底部配置可调节支撑脚与万向脚轮组合，既可以通过支撑脚调平实现设备固定放置，也可以通过脚轮实现设备的短距离移位，适配不同车间的布局调整需求。整个模型的装配约束完全按照实际设备的装配逻辑设置，可实现驱动辊转动带动皮带循环运动的运动仿真，直观展示设备的运行状态，为后续的工程出图、结构优化、产线布局模拟提供可靠的三维数字基础。
