小型移动式混凝土搅拌设备结构设计

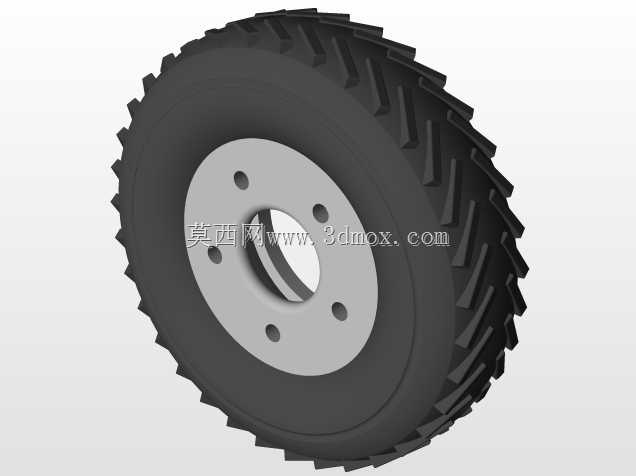

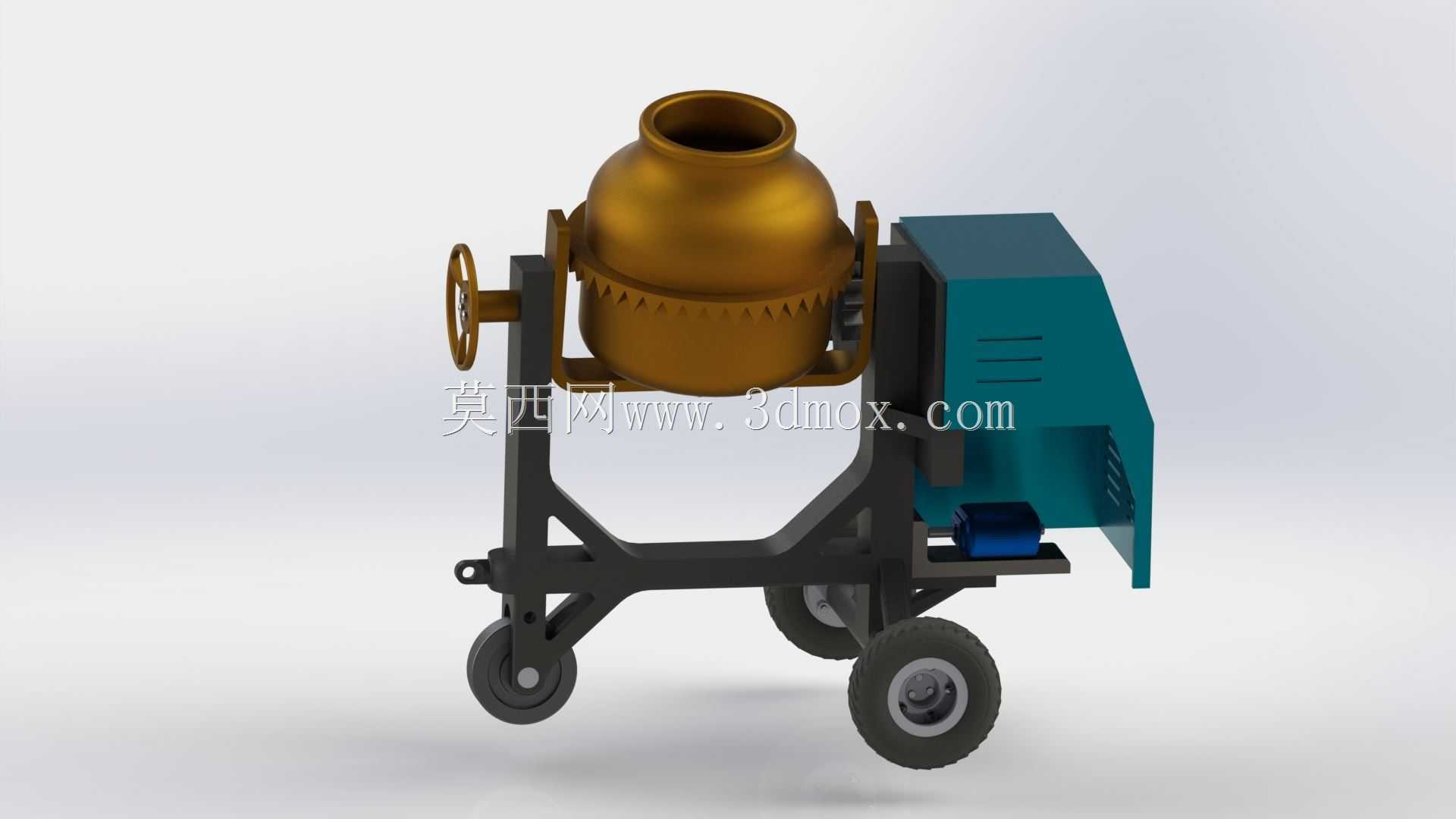

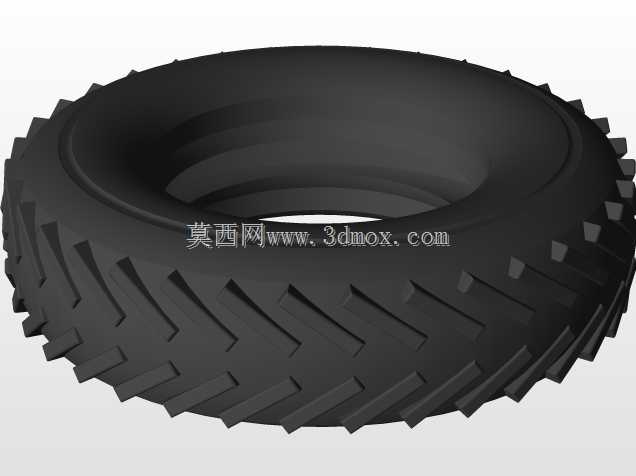

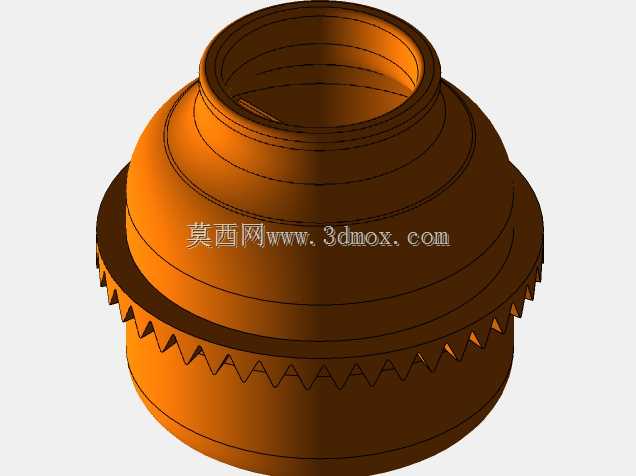

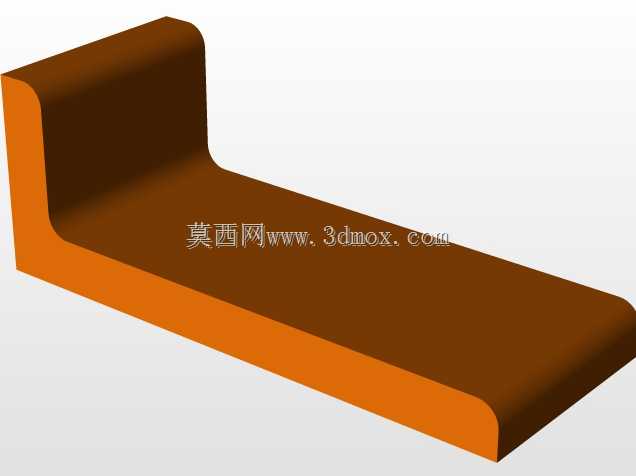

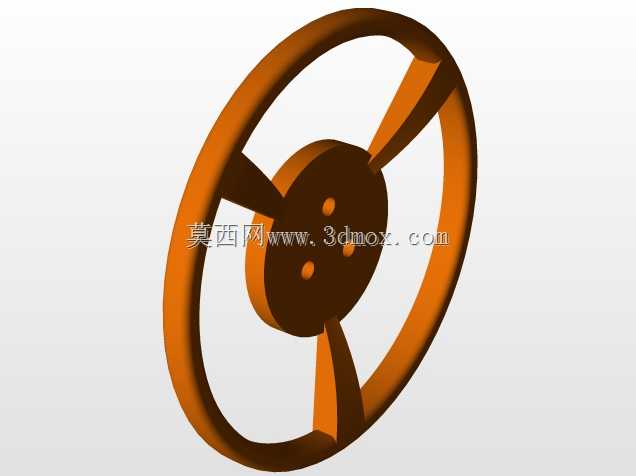

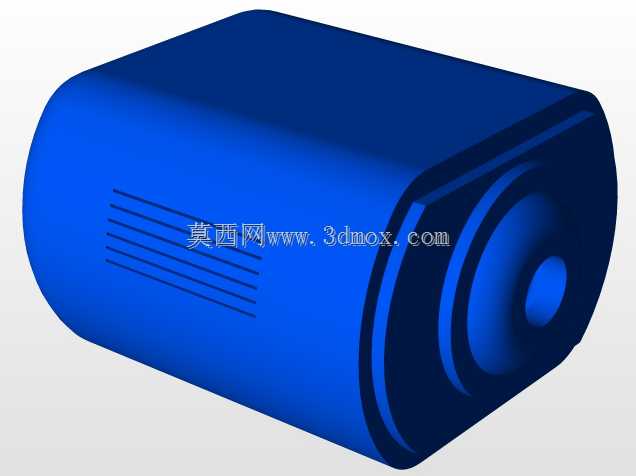

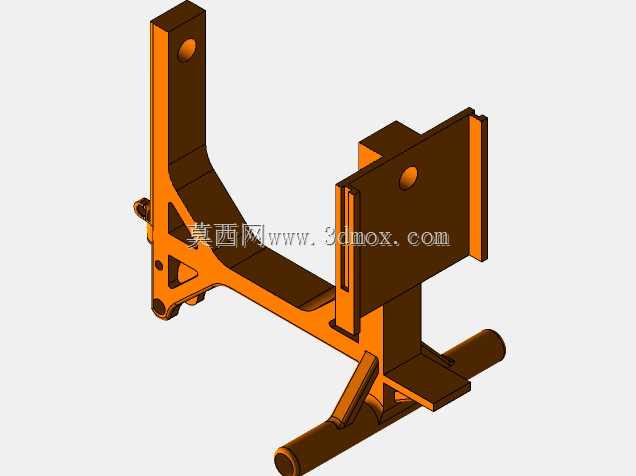

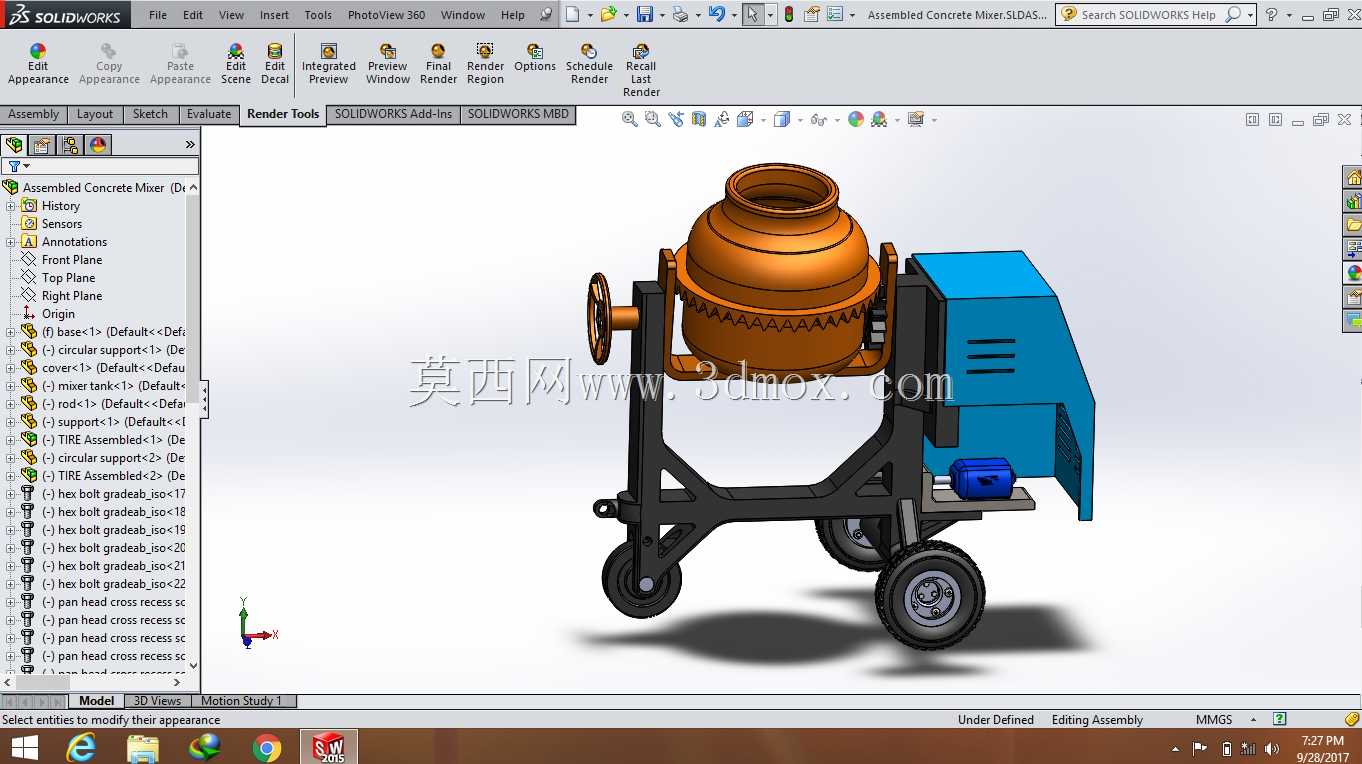

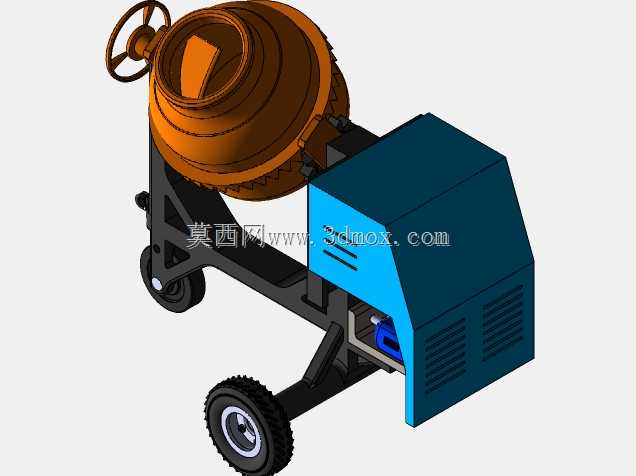

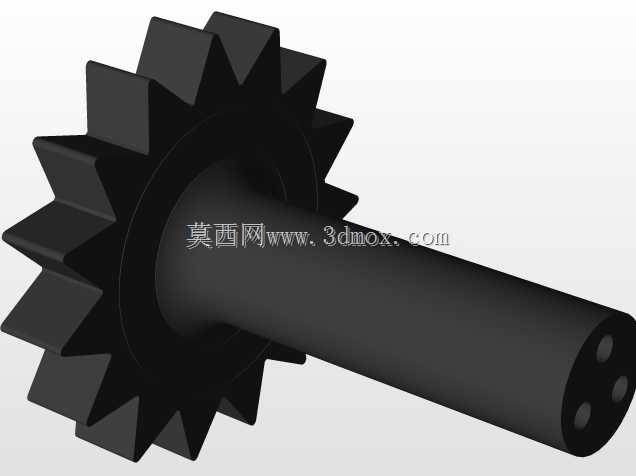

这款小型移动式混凝土搅拌设备，主要面向小型建筑施工、乡村自建房建设、庭院景观施工、市政局部修补这类作业场景设计，能够在狭窄的施工场地内灵活转场，完成小批量混凝土、砌筑砂浆的拌合作业，弥补大型搅拌站无法覆盖零散施工需求、大型搅拌运输车难以进入狭小场地的短板。从实际用途来看，该设备可独立完成干料投料、加水拌合、出料卸料的全流程作业，无需额外搭配固定拌合基座，单人即可完成操作与转场，适配单次拌合量不大但作业点位分散的施工需求，比如农村宅基地建房时的圈梁、构造柱混凝土浇筑，小区路面破损修补的少量混凝土拌合，景观工程中假山、步道基础的砂浆制备，都可以通过该设备完成物料拌合，减少人工拌料的劳动强度，同时提升拌合物料的均匀度，避免人工拌料出现的灰料配比不均、结块夹生的问题。从功能特性来看，该设备采用倾斜式搅拌筒结构，搅拌筒外壁设置传动齿圈，通过侧边传动结构带动筒体匀速转动，筒内设置导料叶片，正转时完成物料的提升、翻搅、拌合，反转时可顺着叶片导程将拌合完成的物料从筒口导出，无需额外设置卸料翻倒机构；侧边设置手轮调节结构，可根据投料、拌合、卸料的不同需求调整搅拌筒的倾斜角度，投料时适当放平筒口方便物料投入，拌合时保持合适倾角保证物料在筒内充分翻搅不会溢出，卸料时加大倾角配合筒体反转快速完成出料；底部采用三轮行走结构，两个大尺寸承重轮搭配前部万向转向轮，既可以在平整硬化路面推行，也能在未硬化的施工泥地平稳移动，不会轻易陷车，机架采用型钢焊接结构，承重强度足够承受满载搅拌时的动载荷，不会出现机架变形、晃动的问题。从设计思路来看，这款设备优先考虑小型作业场景的实用性，没有冗余的复杂结构，所有部件都围绕易操作、易维护、易转场的核心需求设计：动力单元集成布置在机架侧部的护罩内，既可以防护动力部件不受施工飞溅的灰浆、碎石磕碰，也方便日常检修时打开护罩完成保养；搅拌筒采用鼓形收口设计，筒口直径小于筒体最大直径，拌合过程中可以减少物料飞溅外溢，同时保证足够的筒内拌合容积；操作部件全部集中在设备侧方，操作人员站在侧边即可完成筒体转向调节、动力开关操作、卸料控制，无需围绕设备走动，适配单人作业的操作逻辑。从外形尺寸与安装边界来看，该设备整体宽度控制在1.2米以内，整体长度不超过1.8米，高度在1.6米左右，转场时可以轻松通过常规的施工临时通道、乡村入户院门，甚至可以通过小型货运电梯进入高层建筑内部的装修施工场景；设备无需固定安装，放置在平整坚实的地面即可开展作业，作业时仅需预留周边0.5米的操作空间，不需要额外搭建基础固定设施，转场时切断动力即可直接推行移动，不需要拆解运输，能够快速在不同作业点位之间切换，非常适合零散、小体量的施工拌合需求。
