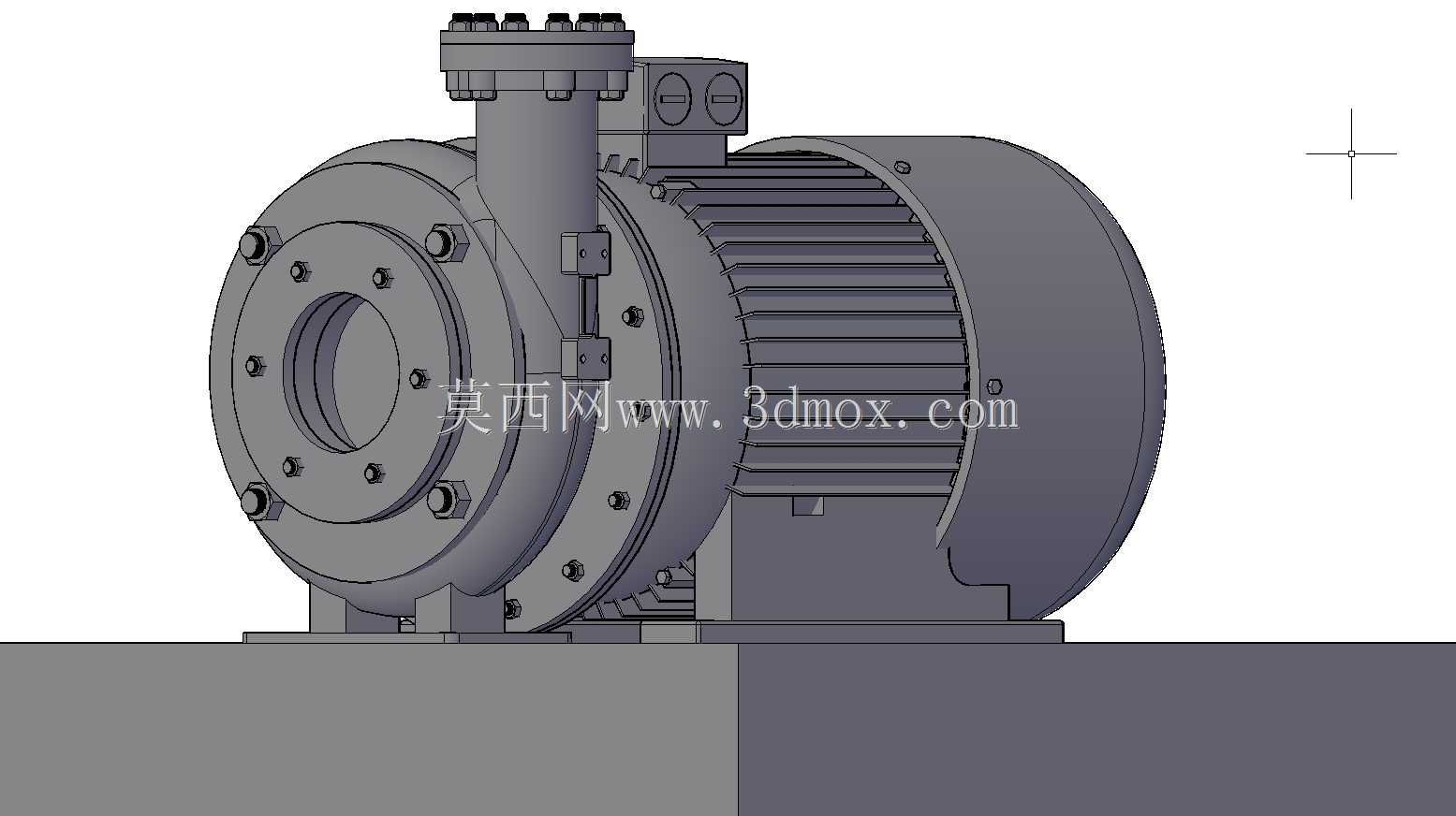

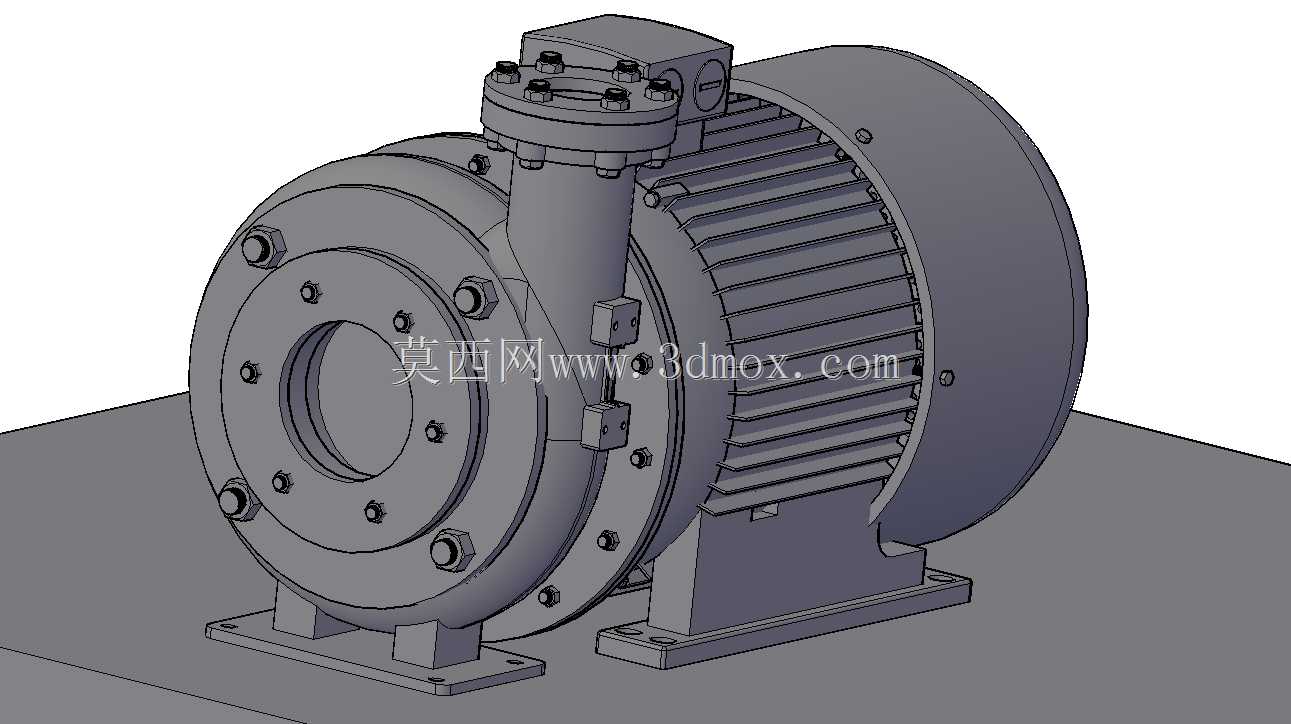

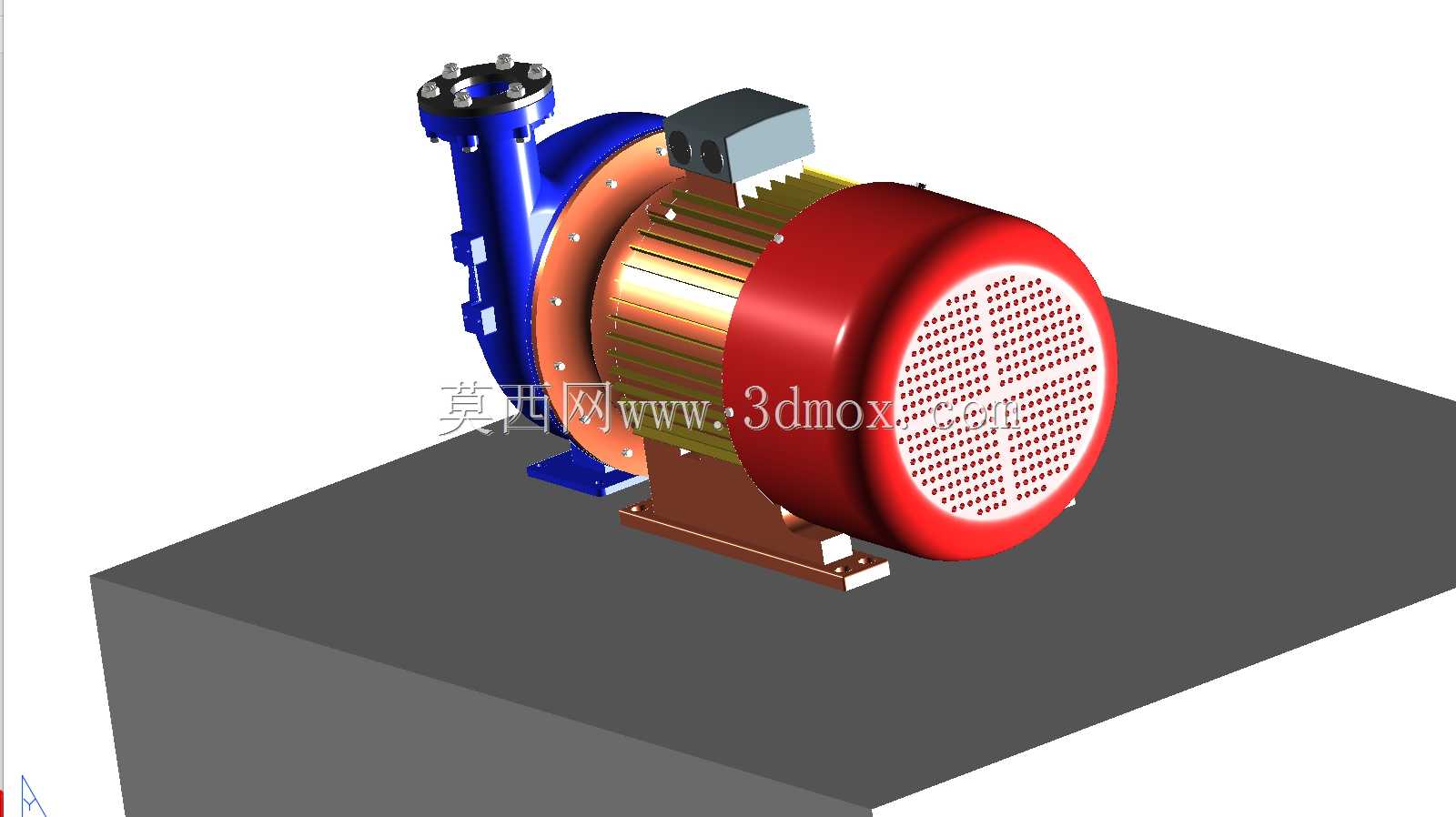

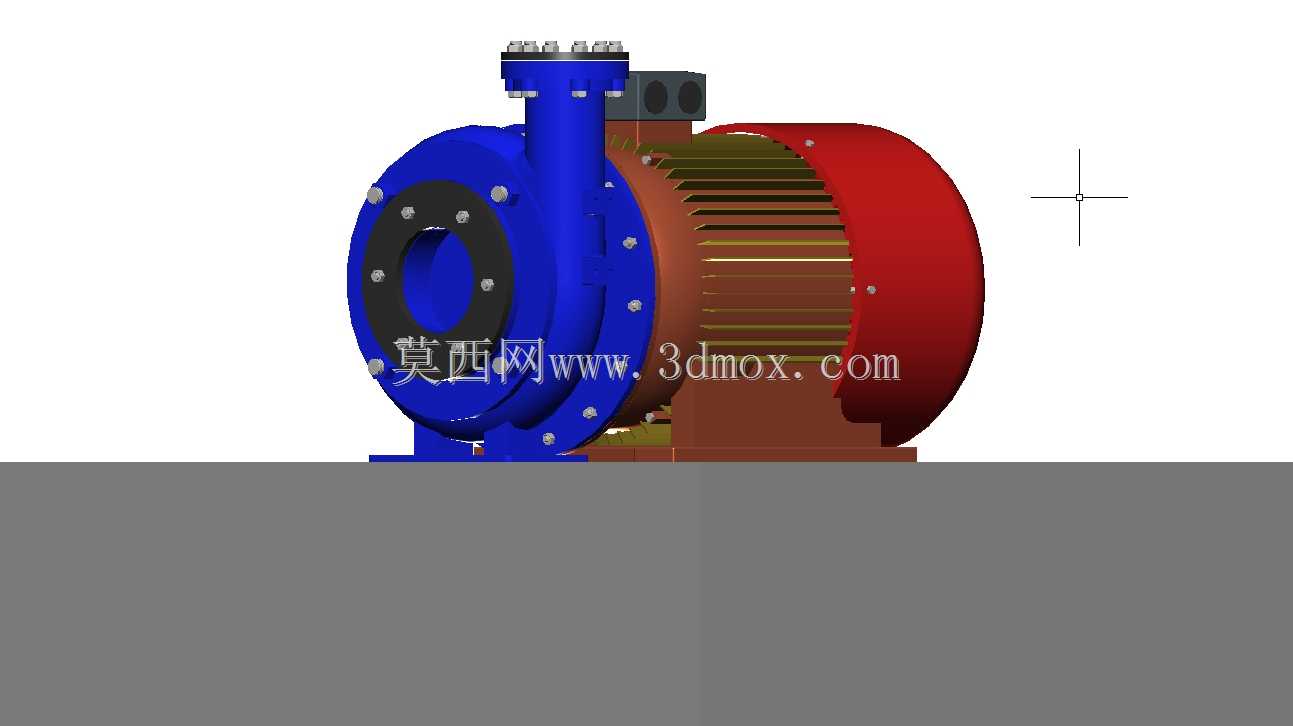

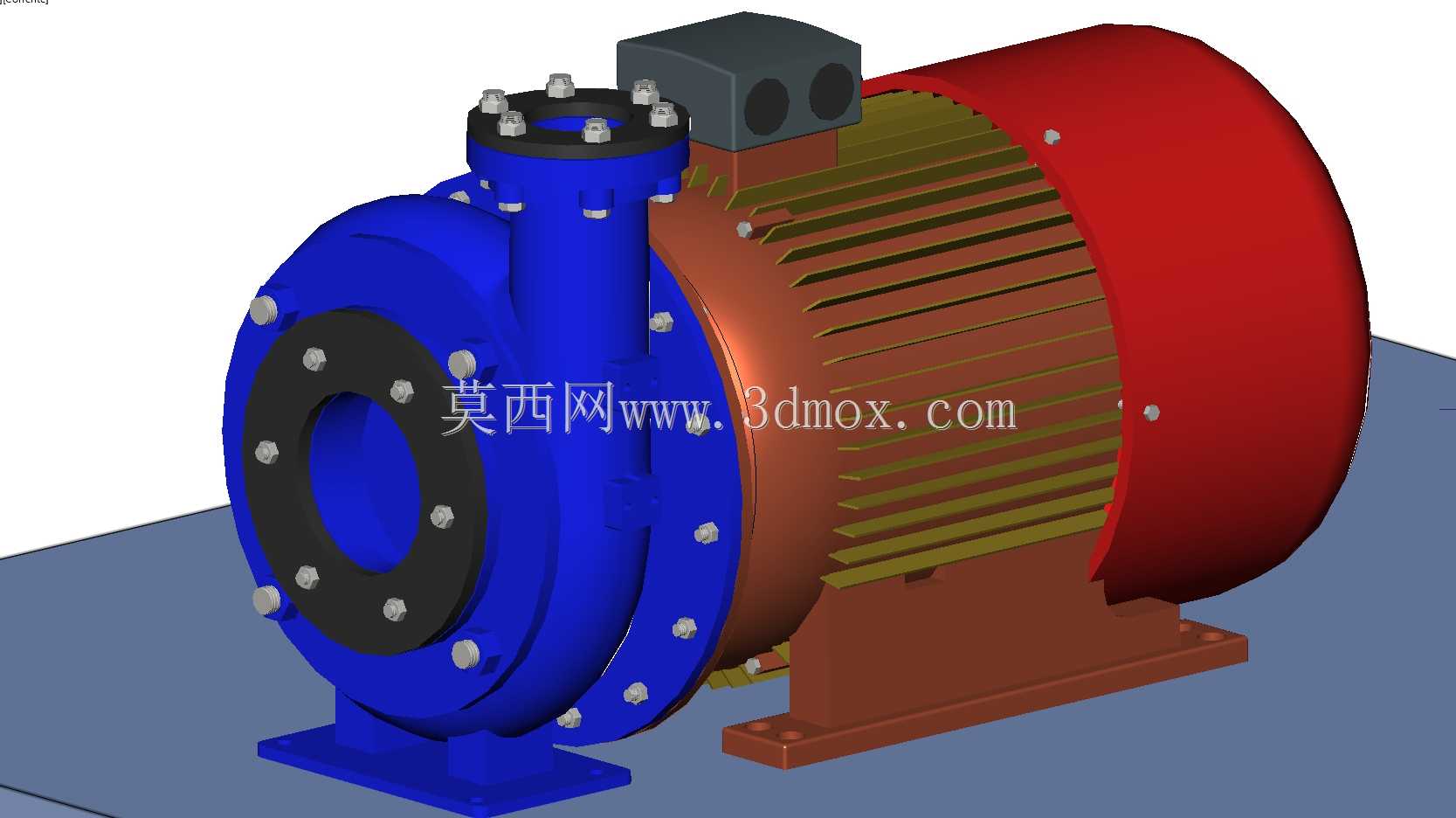

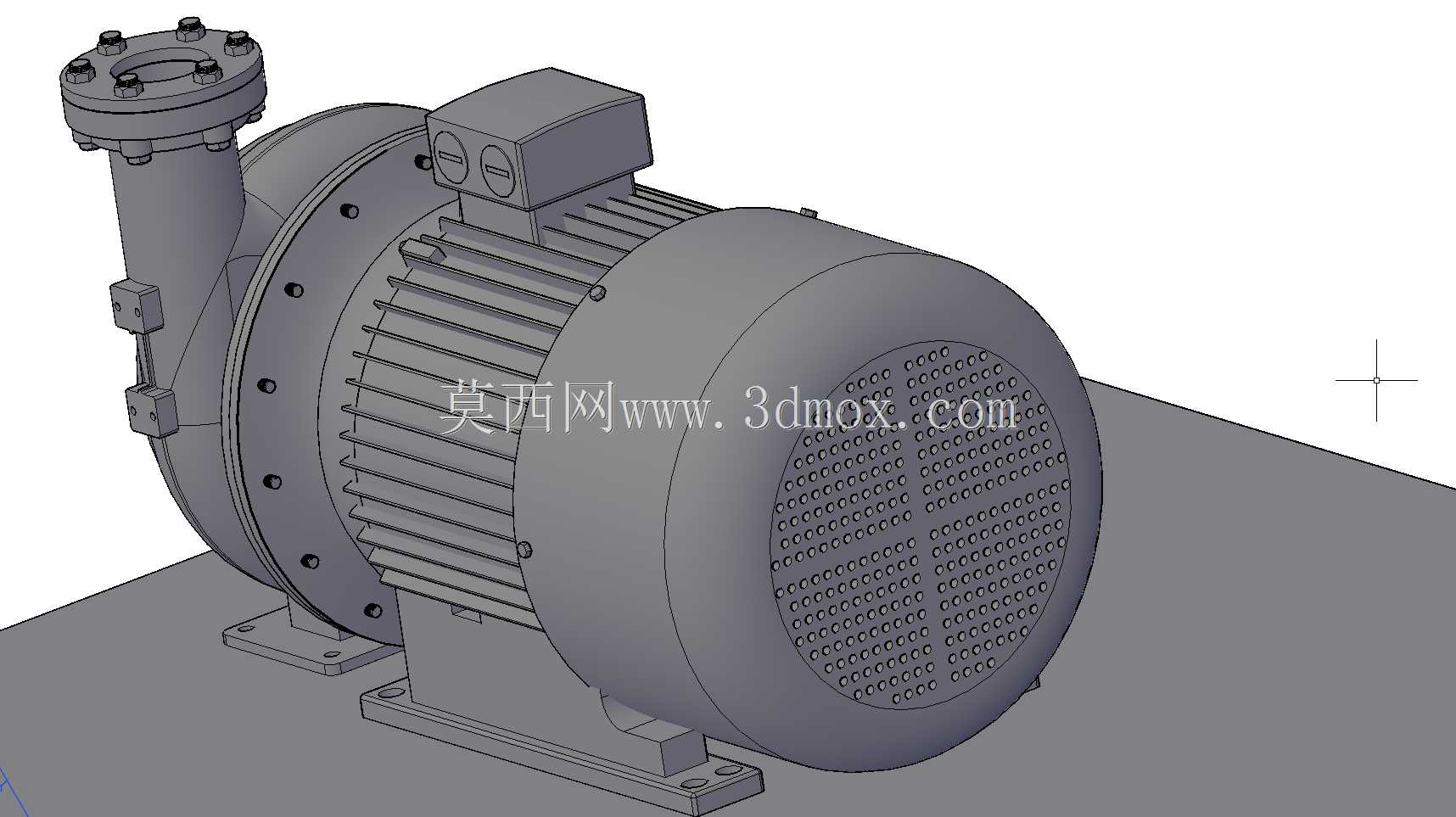

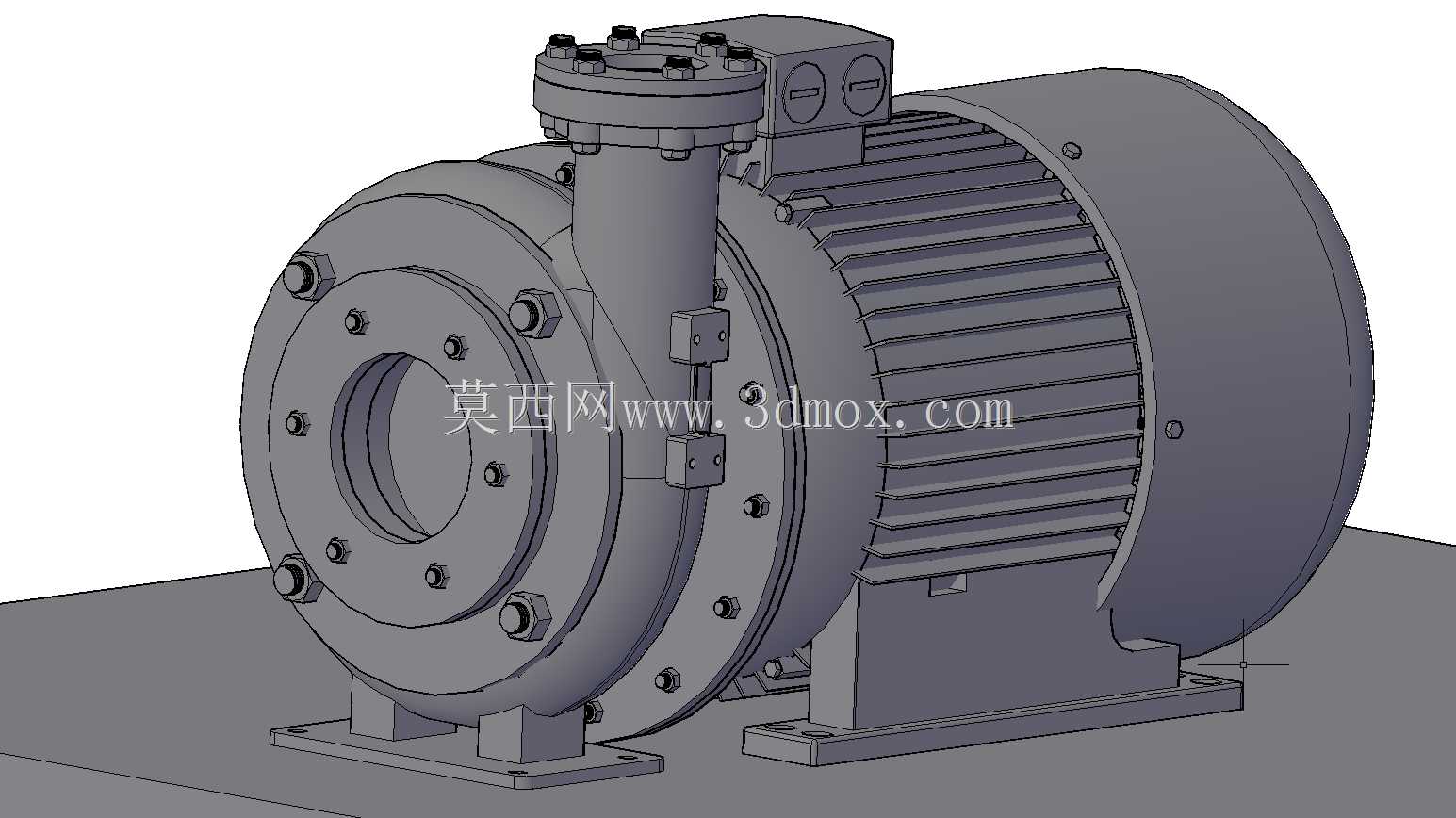

卧式直联离心泵整机结构三维设计

这款卧式直联离心泵的三维设计，紧密围绕工业流体输送场景的实际使用需求展开，可广泛应用于市政供水、暖通循环、工业冷却系统、化工介质输送、农田排灌等多个场景，能够完成清水、低粘度理化性质与水接近的介质的加压输送任务，是流体管路系统中实现动能与压能转换的核心动力设备。从功能特性来看，该泵采用电机与泵体直联的结构设计，取消了传统联轴器连接的冗余结构，大幅缩短了整机的轴向尺寸，既减少了设备安装所需的空间占用，也降低了传动环节的能量损耗，运行过程中传动部件的振动更小、噪音更低，长期运行的稳定性更有保障。泵体采用侧向上方出口的结构设计，进水端沿轴向布置，出水端垂直向上，这种流道结构能够有效降低流体进入叶轮后的转向阻力，减少水力损失，提升泵的运行效率。泵壳采用螺旋形蜗壳结构设计，流道截面从隔舌位置开始沿叶轮旋转方向逐渐扩大，能够平顺地收集叶轮甩出的高速流体，将流体的动能平稳转化为压力能，同时降低流道内的湍流扰动，减少运行过程中的水力脉动。设计过程中充分考虑了设备的安装与维护需求，整机采用共用一体式安装底座，电机与泵体的安装定位面一次加工成型，能够保证泵轴与电机轴的同轴度要求，现场安装时无需反复调整对中，大幅降低现场安装的调试难度。泵端的密封结构预留了标准的机械密封安装位，既可以适配常规填料密封，也可以根据输送介质的特性更换不同材质的机械密封，满足不同温度、不同腐蚀性介质的输送需求。泵体顶部设置了排气螺塞位置，初次启动前可以通过该位置排出泵腔内的空气，避免气缚现象导致泵无法正常抽送介质；底部预留了泄放螺塞位置，设备长期停用或者检修时可以完全排空泵腔内的残留介质，避免冬季冻裂泵体或者残留介质腐蚀内部过流部件。从安装边界来看，整机的安装脚孔位置按照通用卧式离心泵的安装尺寸规范设计，能够适配多数现有管路系统的安装基座，无需对现有安装基础做大规模改造即可完成替换安装。电机端的接线盒位置预留了足够的接线操作空间，现场布线时无需额外调整电机角度即可完成线缆连接，泵体进出口的法兰连接尺寸符合通用管路法兰标准，能够直接与同管径的标准管路对接，减少现场管路改造的工作量。设计过程中对叶轮的水力结构做了优化，叶片采用后弯式扭曲叶片设计，能够在保证扬程参数的前提下降低轴功率消耗，使泵在高效运行区间内的工作范围更宽，适配不同工况下的流量压力波动需求，同时叶轮做了静平衡与动平衡校核设计，运行过程中叶轮的径向跳动更小，能够有效延长轴承与密封件的使用寿命，降低设备全生命周期的维护成本。
