三工位气动杯装饮品压合封装设备结构

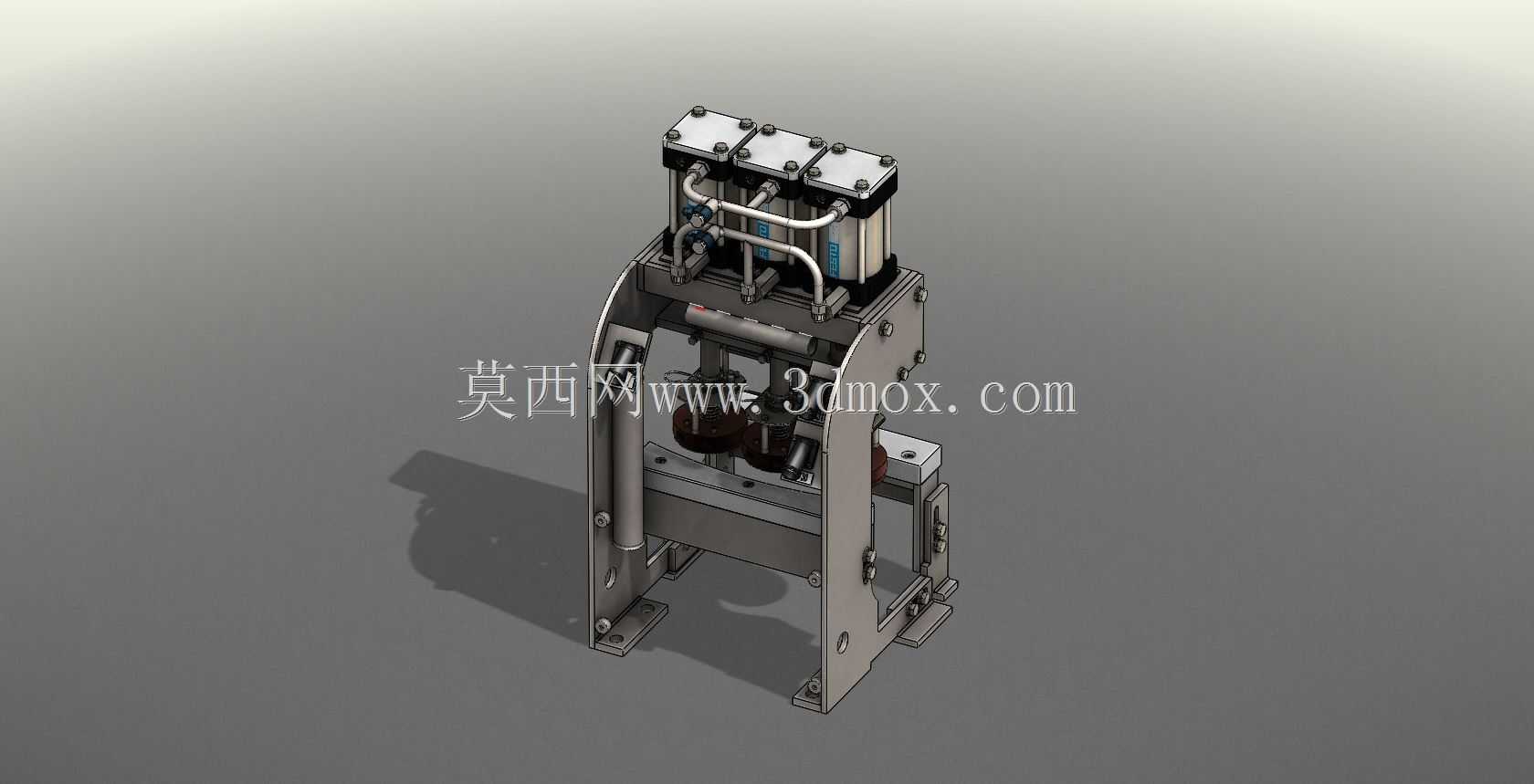

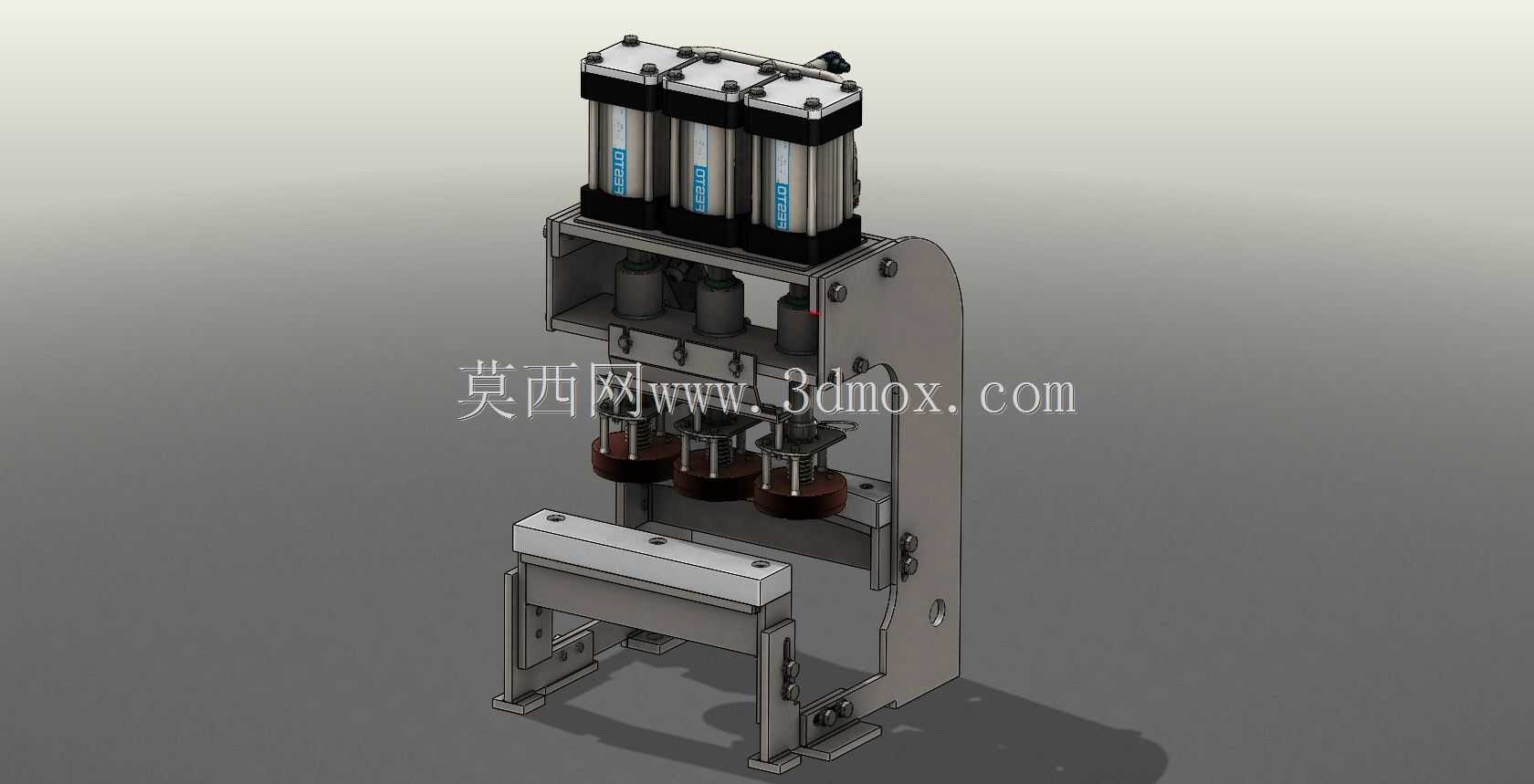

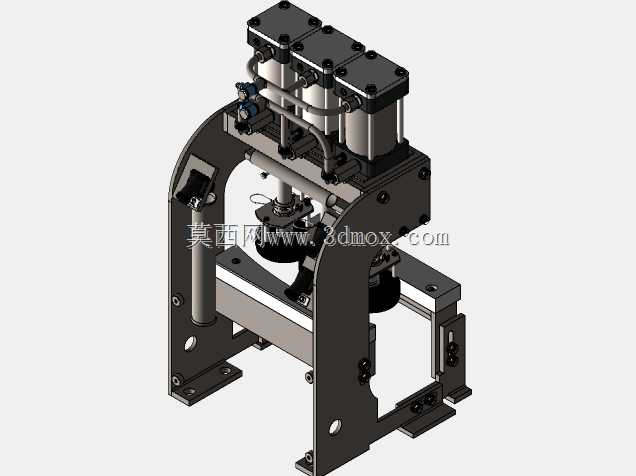

该设备主要面向杯装饮品生产的后段封装工序，适配中小规模饮品加工车间、连锁品牌中央厨房的杯装产品封合作业场景，可完成杯装产品的杯盖压合、密封边压实工序，替代传统人工按压封盖的作业模式，解决人工封盖压力不均导致的漏液、盖体偏移、密封不严等常见问题，适配塑料杯、纸杯等多种常见杯装容器的封合需求，可衔接前段灌装工序组成连续化杯装产品生产线，也可作为独立工位完成离线封盖作业。设备采用立式三工位并排布局，核心执行单元为三组并排设置的气动压合组件，上部搭载三个独立的标准气动气缸作为动力输出源，每个气缸对应一个独立压合工位，可同时完成三杯产品的封合作业，也可根据生产需求单独控制单工位启停，适配不同产能节奏的生产需求。压合头采用与杯盖轮廓匹配的仿形设计，接触端面设置柔性缓冲层，避免压合过程中刮花杯盖表面、压裂杯口，同时保证压合时压力均匀分布在杯盖整个密封面，确保封合后密封性能一致。设备的支撑框架采用一体式折弯钣金与型材组合结构，下部设置工件定位托架，托架上设置与杯身匹配的定位凹槽，作业时只需将加盖后的杯体放入定位凹槽即可完成工件定位，无需额外校准对位，降低操作人员的作业难度。设备的安装边界紧凑，整体为立式窄幅结构，底部设置四个带定位孔的安装支脚，可直接固定在生产线工作台面或者独立支架上，接入压缩空气气源即可投入使用，无需复杂的布线调试。设计过程中重点考虑了作业维护的便捷性，气动元件均采用标准快插接口连接，压合头采用快拆式固定结构，更换不同规格杯型时只需更换对应尺寸的压合头与定位凹槽模块即可快速完成换型，适配多规格杯装产品的生产需求。设备的气动管路全部内置在框架内部，避免外露管路被工件剐蹭造成破损，同时整体结构无卫生死角，表面采用哑光防锈处理，方便日常生产后的清洁擦拭，符合食品加工场景的卫生维护要求。
