伺服驱动立式Z轴进给升降模组结构

项目分类:3D模型 发布时间:2021-09-27 ID:294388

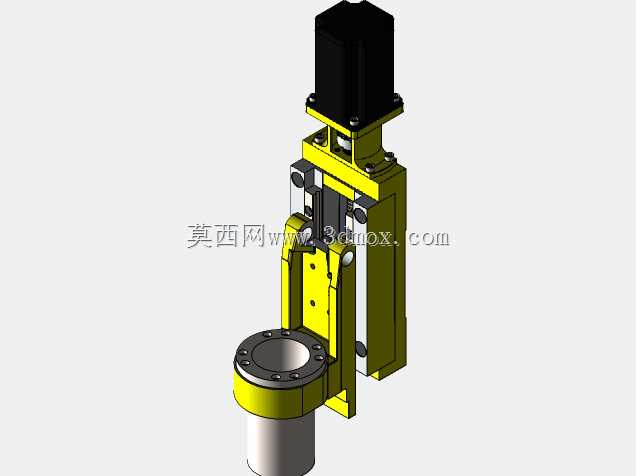

  • 伺服驱动立式Z轴进给升降模组结构

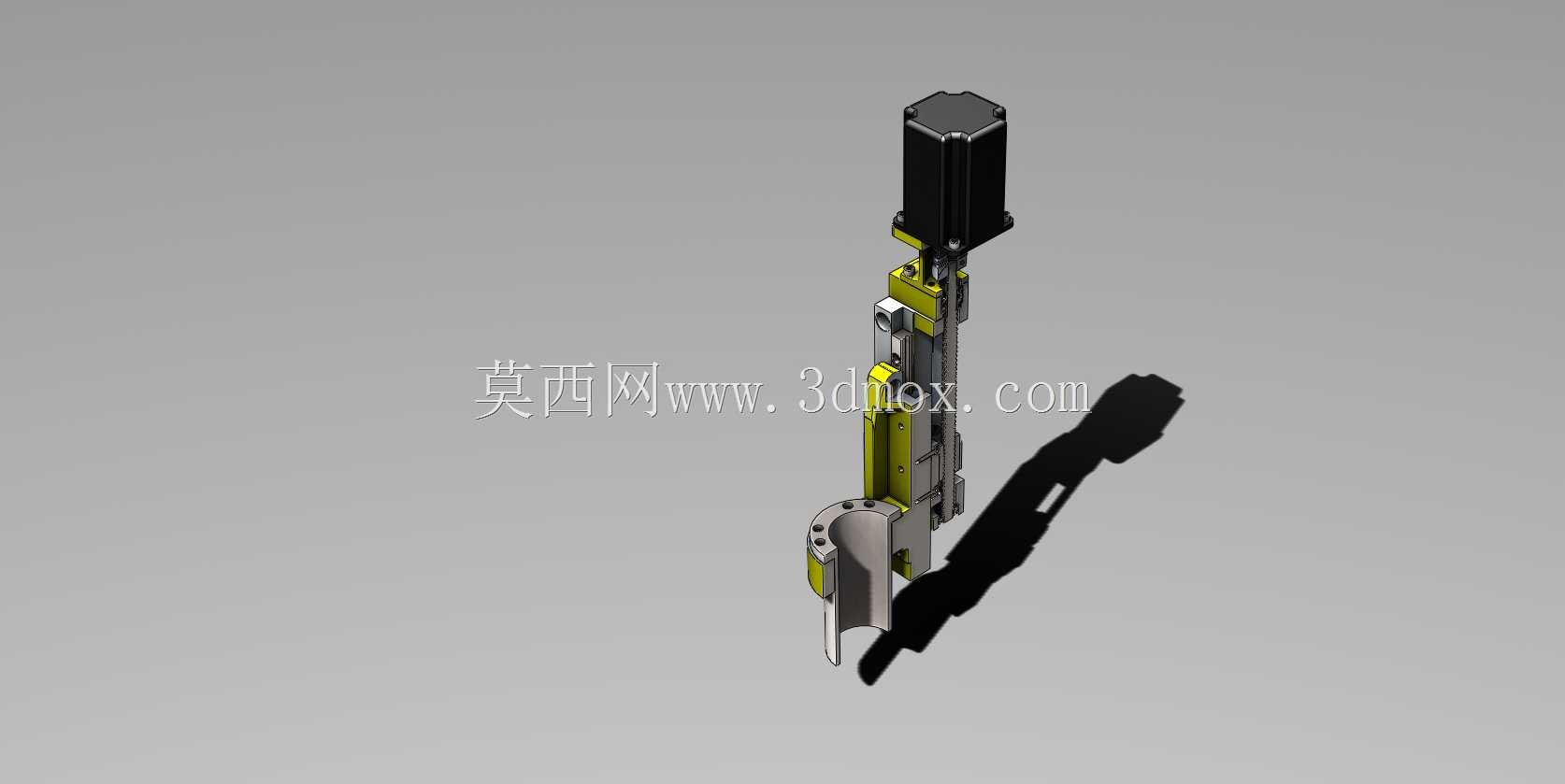

  • 伺服驱动立式Z轴进给升降模组结构

这套Z轴进给结构常应用在小型自动化加工、点胶、检测类设备的竖直运动工位,承担末端执行件的上下位移、进给定位功能,可搭载主轴、点胶阀、检测探头、夹爪等不同作业端部件,适配桌面级加工设备、在线检测工位、小型装配专机的竖直运动需求。从结构布局来看,该模组采用顶部伺服电机直连传动的布局,电机安装座与模组主体框架采用一体式铣削加工的连接结构,避免拼接安装带来的同轴度误差,传动部分内置丝杠副传递动力,两侧搭配直线导轨承担负载与导向,可承受竖直方向的额定负载同时抵消偏载力矩,保证运动过程的平稳性。设计过程中优先考虑了安装边界的适配性,模组主体采用矩形截面的立式框架结构,侧面预留标准安装槽位,可直接固定在设备的水平安装基板上,底部输出端设置标准法兰连接盘,法兰端面加工有定位止口与均布安装螺孔,可直接对接不同规格的末端作业部件,无需额外加工过渡连接块,减少装配累积误差。在功能特性上,该结构的运动行程覆盖常规小型设备的竖直进给需求,导轨副采用预压安装设计,消除运动间隙,保证重复定位精度满足精密作业要求,电机与丝杠之间采用刚性联轴器连接,传动无背隙,可适配不同转速下的进给需求,既可以实现低速大扭矩的切削进给,也能完成高速短行程的点位移动。结构防护上,模组框架两侧设置可拆卸的防护盖板,既可以阻挡加工过程中的切屑、粉尘进入导轨与丝杠传动区域,也方便后期维护时拆卸清理、加注润滑脂,顶部电机安装座预留走线槽位,可容纳电机动力线、编码器线的内置走线,避免设备运行过程中线缆拖拽剐蹭。实际选型适配时,可根据设备的负载大小、进给速度、定位精度要求选配不同导程的丝杠与对应功率的伺服电机,安装时需要保证模组安装基面的平面度误差在允许范围内,避免导轨安装后产生扭曲,影响运动顺畅度与使用寿命,底部法兰的输出端面与运动轴线的垂直度经过加工保证,可减少末端执行件的安装倾斜误差,保证作业精度。
