丹佛斯钎焊板式换热结构三维数模

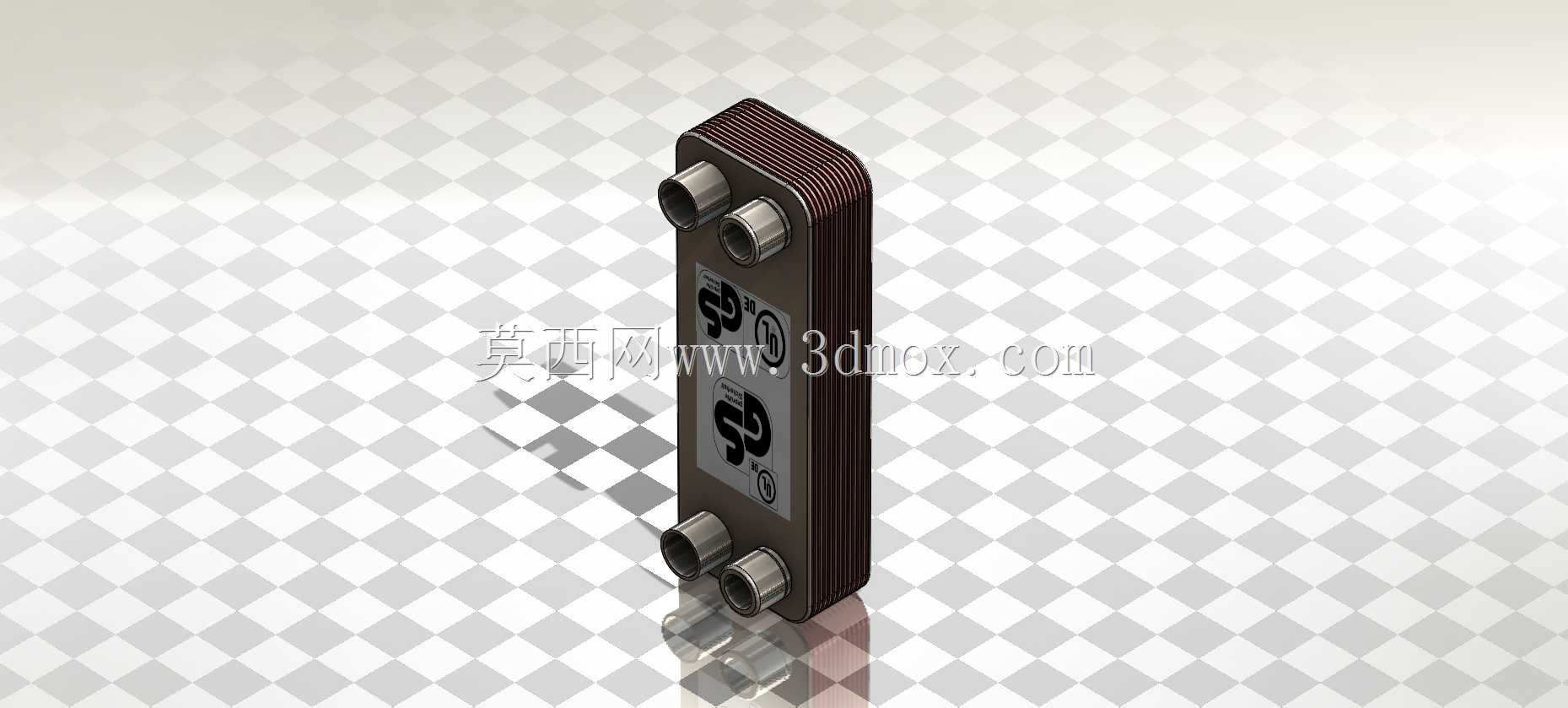

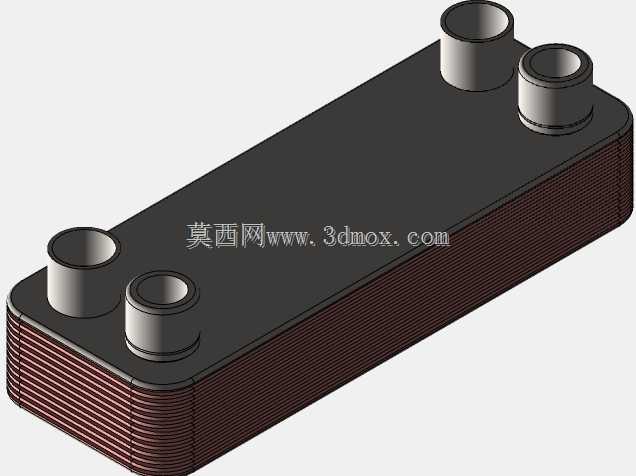

这款钎焊板式换热结构的三维建模，完全还原了实物的装配逻辑与外形特征，建模过程中优先考虑了工程选型与管路对接的实际需求，所有接口的相对位置、板片堆叠的厚度比例都严格参照实物测绘比例搭建，没有做艺术化的夸张变形，可直接用于系统管路布局的干涉校验、设备装配模拟场景。在暖通空调的水系统换热环节，这类钎焊板式换热器常作为水-水换热、氟-水换热的核心部件，承担不同回路间的热量传递功能，相比传统管壳式换热器，它的结构更紧凑，相同换热面积下占用的安装空间更小，很适合集成在模块化机组内部，比如户式采暖的换热单元、小型冷水机组的蒸发器、空压机的余热回收模块里都能见到这类结构的身影。建模时特意保留了板片堆叠形成的侧边波纹轮廓，以及四个流体接口的凸台结构，接口的管径比例、伸出长度都按照实际安装的对接尺寸做了还原，选型人员可以直接将数模导入装配环境，核对接口与现场管路的对接角度，提前预判安装时是否会出现管路弯折空间不足的问题。从功能设计逻辑来看，这款换热结构采用钎焊工艺将不锈钢板片焊接为整体，没有额外的密封胶垫，耐受的压力与温度范围比可拆式板式换热器更宽，适合冷媒、高温水这类对密封要求较高的介质回路，建模时将板片组作为整体结构处理，同时保留了表面的标识区域位置，方便后续做工程出图时标注铭牌安装位。在安装边界的处理上，数模还原了设备的整体长宽高比例，侧边的安装基准面也做了明确的结构体现，设计人员在做机组布局时，可以直接以该数模的外轮廓作为占位参考，预留出对应的安装检修空间，不需要额外查找样本核对外形尺寸，能大幅缩短前期方案布局的时间。另外，四个接口采用同侧对角布置的结构，这种布局能让流体在板片间形成更顺畅的逆流通道，提升换热效率，建模时也准确还原了这种接口排布方式，方便管路设计人员直接对接管路走向，避免出现接口位置判断错误导致的管路返工问题。
