正交啮合锥齿轮传动组件结构设计

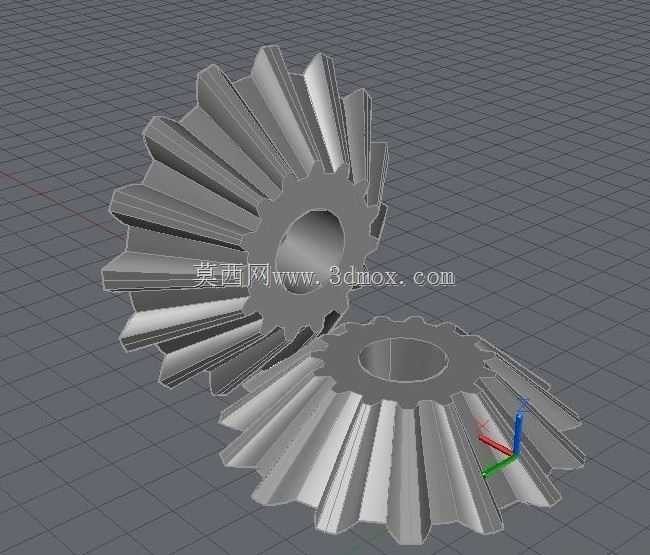

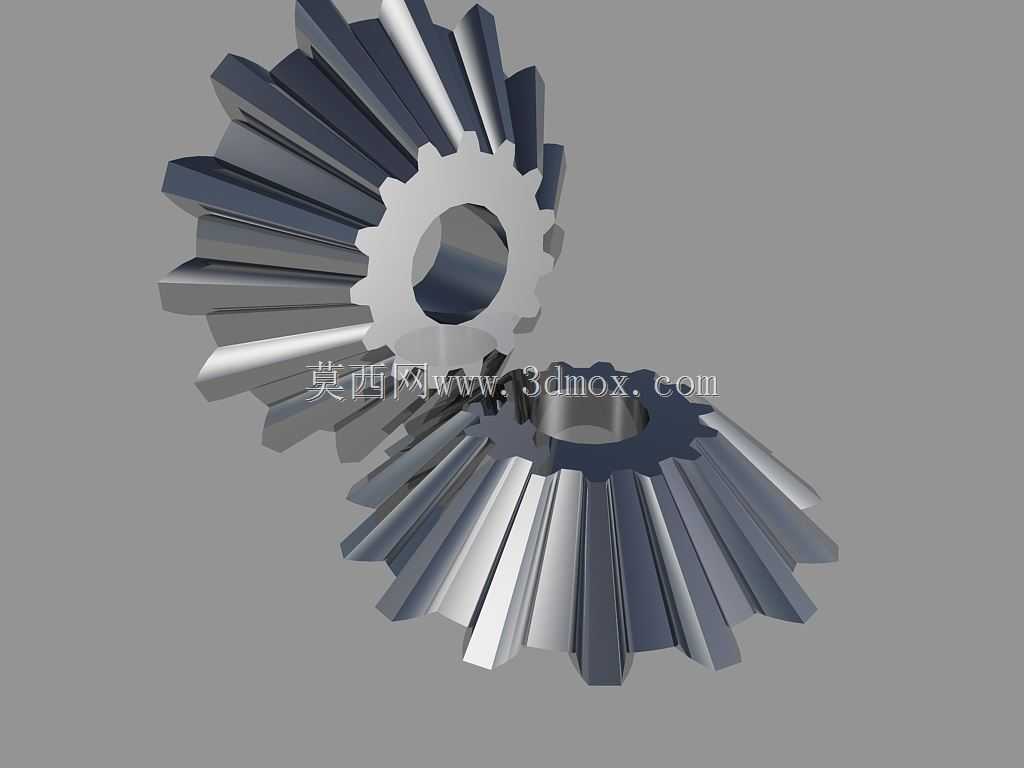

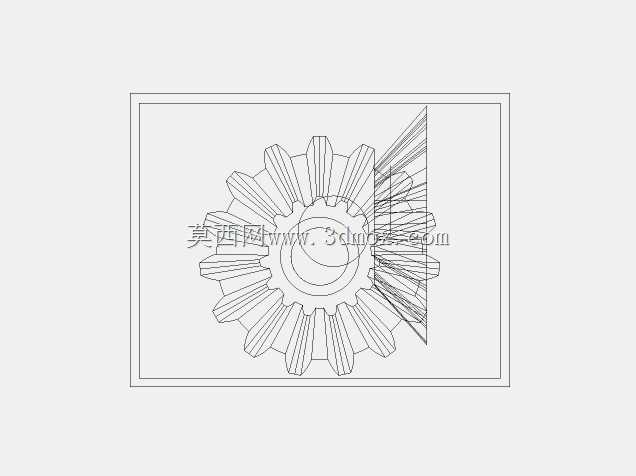

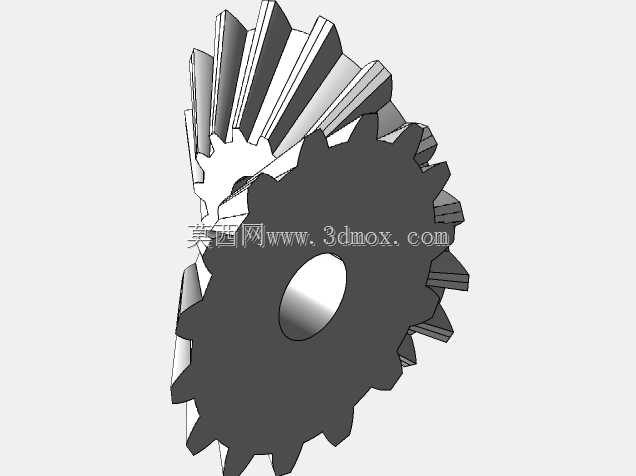

这套锥齿轮传动组件主要用于实现两相交轴之间的运动与动力传递，在各类需要改变传动轴线方向的机械结构中应用广泛，常见于差速机构、机床进给传动箱、小型动力传输单元、农机传动系统以及轻工设备的转角传动工位，能够在空间受限的安装场景下完成垂直方向的动力换向，替代多组平行轴齿轮的复杂排布，有效压缩传动结构的整体占用空间。从实际使用场景来看，这类锥齿轮多适配于中低速、中等载荷的传动工况，齿部经过啮合精度调校后，传动过程中运行平稳，齿间冲击小，能够有效降低传动过程中的噪音与振动，保证动力传输的稳定性。在产品功能特性上，这套锥齿轮采用直齿锥齿形设计，相较于螺旋锥齿轮加工难度更低，装配调整更为便捷，不需要复杂的轴向位置补偿结构，日常维护成本更低，适合对成本控制有要求、传动载荷平稳的通用机械场景。齿形设计过程中遵循等顶隙收缩齿的设计逻辑，保证轮齿从大端到小端的齿厚均匀过渡，既保证了齿根部位的结构强度，避免小端齿部应力集中导致的断齿风险，也预留了合理的啮合侧隙，能够适应常温工况下的热胀冷缩变形，同时储存少量润滑脂，降低齿面磨损速度。在结构设计层面，两个配对齿轮的轴线呈90度正交布置，轮坯中心设置有贯通的安装轴孔，孔壁可根据实际装配需求加工键槽，通过平键与传动轴实现周向固定，齿轮背端面设计有定位轴肩，装配时可抵靠传动轴的轴阶实现轴向定位，不需要额外设计复杂的限位结构。安装边界上，齿轮的最大外缘由齿顶圆限定，配对安装时两齿轮的节锥顶点需重合，保证全齿宽范围内的均匀啮合，安装时需要控制两轴的轴向窜动量在合理范围内，避免齿面偏载导致的局部过度磨损。整体结构造型简洁，没有多余的工艺结构，齿面过渡光滑，轮毂部分厚度充足，能够传递额定扭矩而不发生轮毂开裂，适配常规的润滑方式，无论是油脂润滑还是稀油飞溅润滑都能良好适配，可直接集成到各类需要转角传动的机械结构中，作为核心传动部件完成动力方向的转换与扭矩的稳定传输。
