行星轮系太阳齿轮传动结构

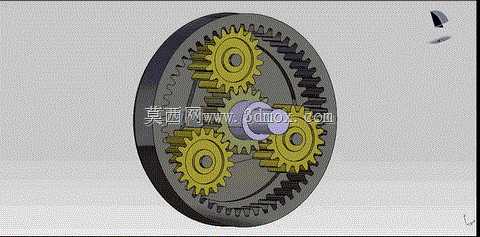

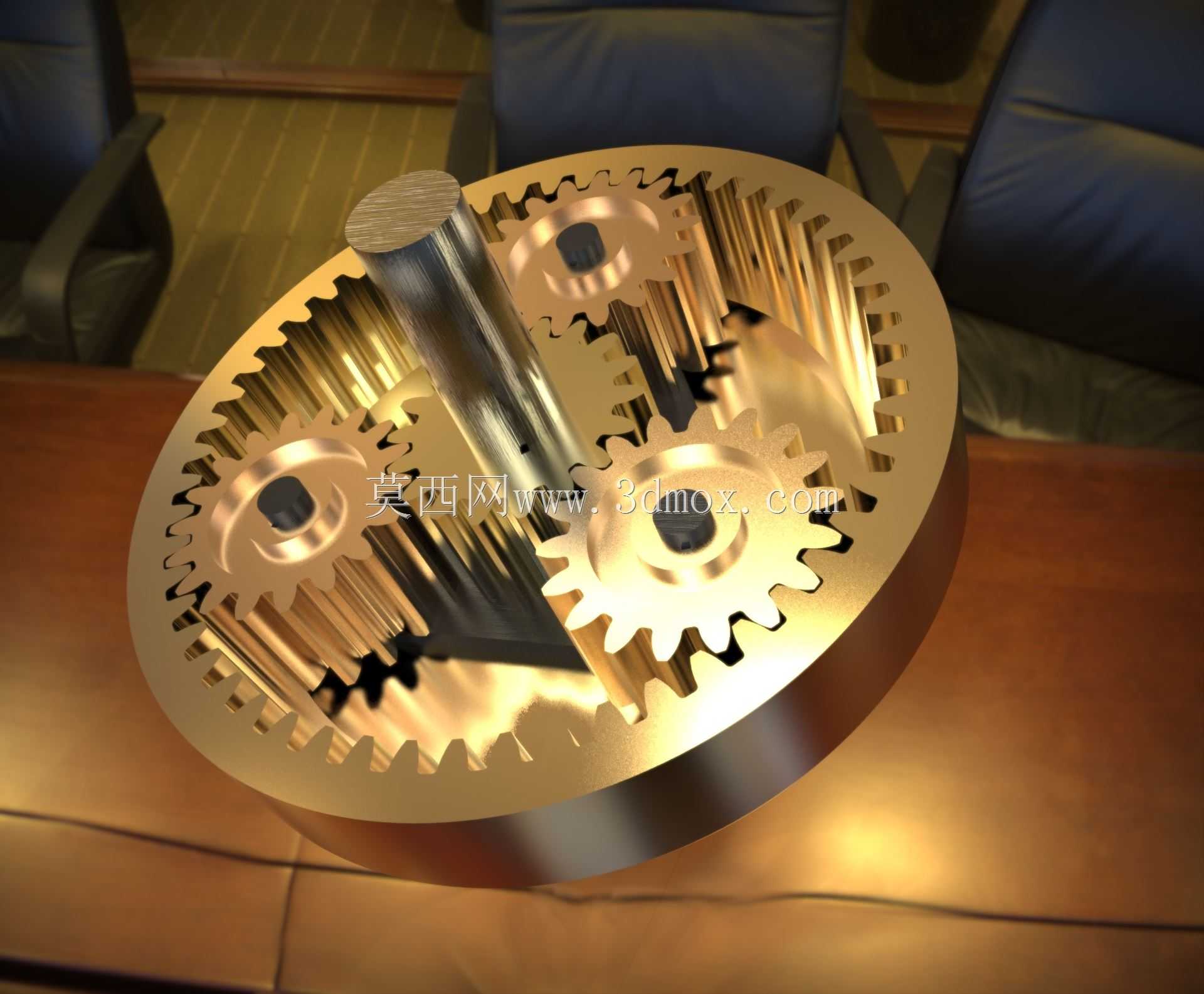

这套行星轮系太阳齿轮结构，是行星传动系统的核心组成单元，广泛应用在各类需要大传动比、紧凑安装空间的传动场景中，常见于工业减速机、新能源汽车驱动总成、工程机械传动箱、自动化设备动力传输模块等领域，承担着动力输入、分流传递的核心作用。在实际设备运行中，太阳齿轮作为行星轮系的中心输入构件，与周边均匀排布的多个行星轮同时啮合，能够将输入的动力均匀分流给各个行星轮，再通过行星架将动力汇总输出，相比传统定轴齿轮传动，同等传动比下体积可缩小三分之一以上，传动效率更高，承载能力更强，运行过程中的载荷分布更均匀，能有效降低单齿承受的啮合冲击，延长整套传动机构的使用寿命。从设计思路来看，这套结构采用了经典的NGW型行星轮系布局，太阳轮位于整个轮系的中心轴线位置，周边四个行星轮沿太阳轮圆周方向等角度均匀分布，外侧与固定内齿圈啮合，整体结构完全对称，既保证了动力传递过程中的动平衡性能，也让各个啮合点的受力均匀抵消，减少传动过程中的径向载荷，降低支撑轴承的受力负荷。在外形与安装边界上，整套轮系为同轴式布局，输入输出轴线完全重合，整体外轮廓为圆形结构，安装时可直接嵌入配套的传动箱腔体内部，太阳轮中心设置有标准的轴连接孔，可直接与输入动力轴通过键连接实现周向固定，内齿圈外侧设置有定位止口，可与箱体的定位槽配合实现周向与轴向固定，行星架端设置有输出连接法兰，可直接对接后续的动力输出部件，整体安装无需额外的复杂转接构件，适配性强。在功能特性上，这套太阳齿轮与配套行星轮、内齿圈的啮合参数经过匹配优化，齿廓采用渐开线齿形设计，啮合重合度高，传动过程中运行平稳，噪音低，可在高速输入的工况下保持稳定的动力输出，同时多齿啮合的结构让整套机构具备更强的抗过载能力，即使在短时冲击载荷的工况下，也能避免单齿断裂失效的问题，适合在重载、连续运行的工业场景中使用。这套结构可直观展示行星轮系的动力传递路径，帮助从业者理解太阳轮在行星传动中的核心作用，也可作为传动系统设计的参考结构，用于各类紧凑空间大传动比传动方案的开发验证。
