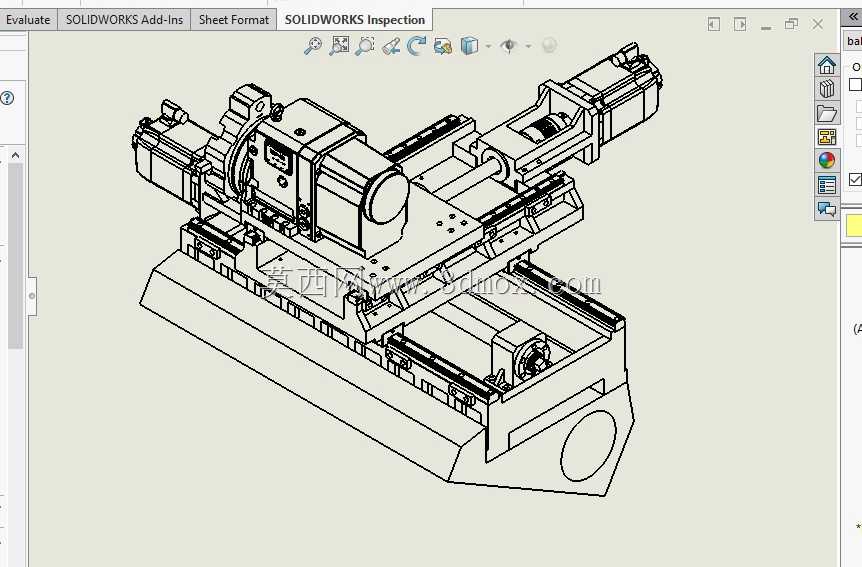

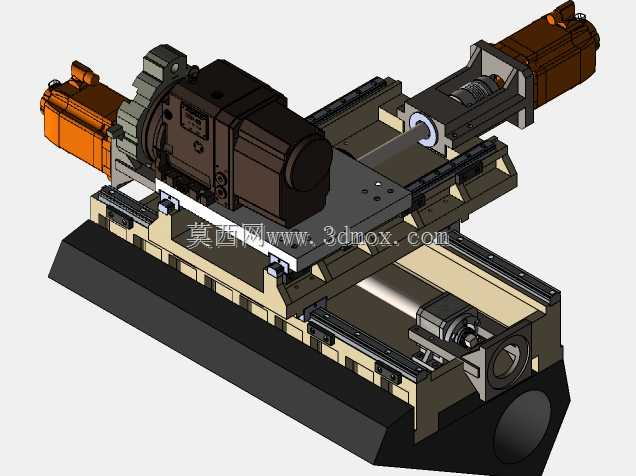

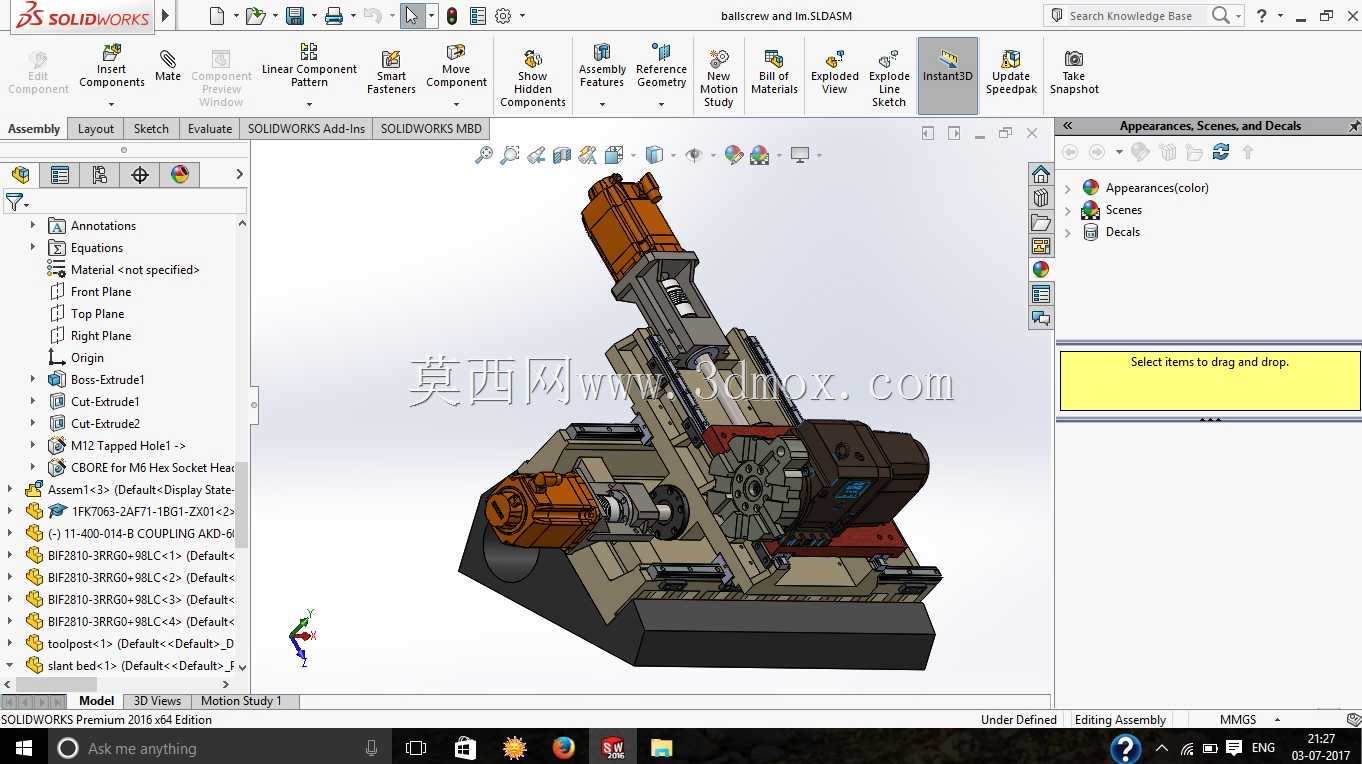

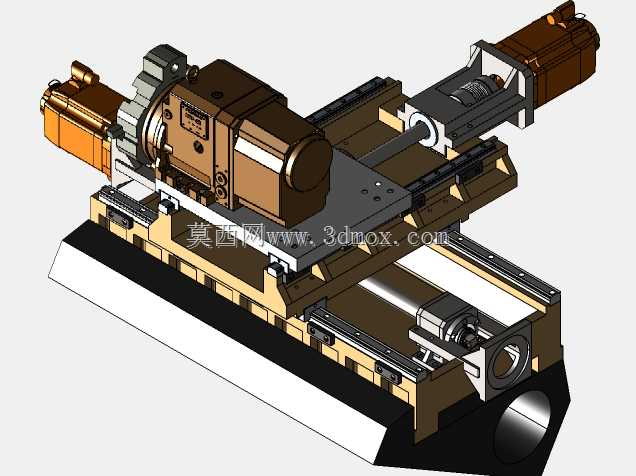

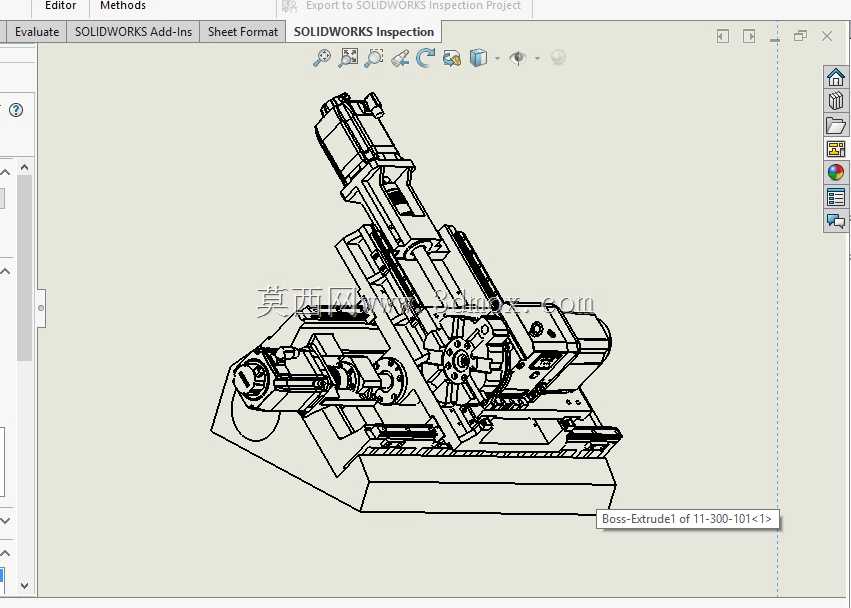

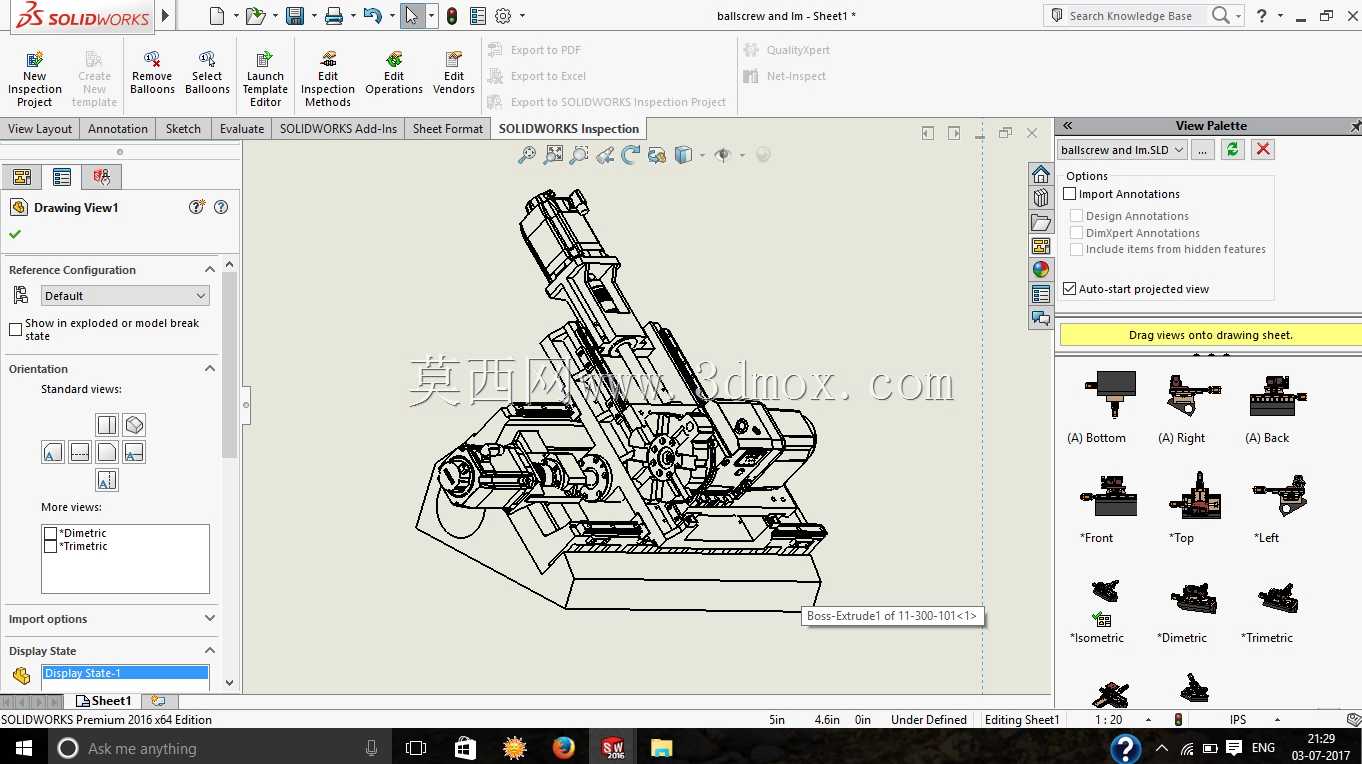

数控二轴车床进给刀架结构设计

这款数控二轴车床刀架是卧式数控车床核心的切削执行功能部件，主要应用于中小规格盘类、轴类零件的自动化车削加工场景，承担装夹固定切削刀具、按照加工程序完成X向径向进给、Z向轴向进给的核心功能，是直接决定车床加工精度、切削稳定性与加工效率的关键结构。在实际生产场景中，该刀架可适配外圆车刀、端面车刀、切槽刀、螺纹车刀等多类标准车削刀具，完成零件外轮廓车削、端面平削、切槽切断、内外螺纹加工等常规车削工序，广泛适配通用型数控车床、小型排刀式数控车床的主机配套需求，也可用于普通车床的数控化改造升级场景。从功能特性来看，该刀架采用双轴独立伺服驱动方案，两个轴向分别配置独立伺服电机提供进给动力，通过精密滚珠丝杠副将电机的旋转运动转化为滑台的直线进给运动，配合线性滚动导轨作为运动导向副，可实现微米级的进给定位精度与重复定位精度，满足精密零件的车削加工精度要求；滑台部分采用高刚性铸铁基体结构，经过时效处理消除内应力，可承受大切深、高进给的重切削载荷，避免切削过程中出现振刀、让刀问题，保障加工表面质量与刀具使用寿命。在设计思路层面，该结构优先保障运动刚性与精度保持性，驱动电机采用后置式安装布局，既缩短了丝杠的悬伸长度提升传动刚性，也避免了切削过程中飞溅的切屑、切削液直接接触电机本体，提升部件运行可靠性；导轨采用对称式布置在丝杠两侧，让切削载荷均匀分布在导轨副上，降低偏载带来的导轨磨损与精度衰减；滑台台面预留了标准化的刀具安装螺孔与定位键槽，可直接适配标准排刀板或电动刀塔的安装，拓展刀具装夹容量。从安装边界来看，该刀架整体采用下置式床鞍安装结构，底部安装基面与车床床身导轨的安装接口尺寸匹配通用型平床身数控车床的配套标准，X向、Z向的行程范围覆盖了最大回转直径400mm以内车床的加工行程需求，整体装配后无需额外改动主机结构即可完成配套安装，各运动部件的防护结构采用内嵌式设计，可阻挡切屑、切削液进入导轨与丝杠传动腔，降低日常维护的工作量，延长部件的无故障运行周期。
