台式气动金属铭牌打标设备结构设计

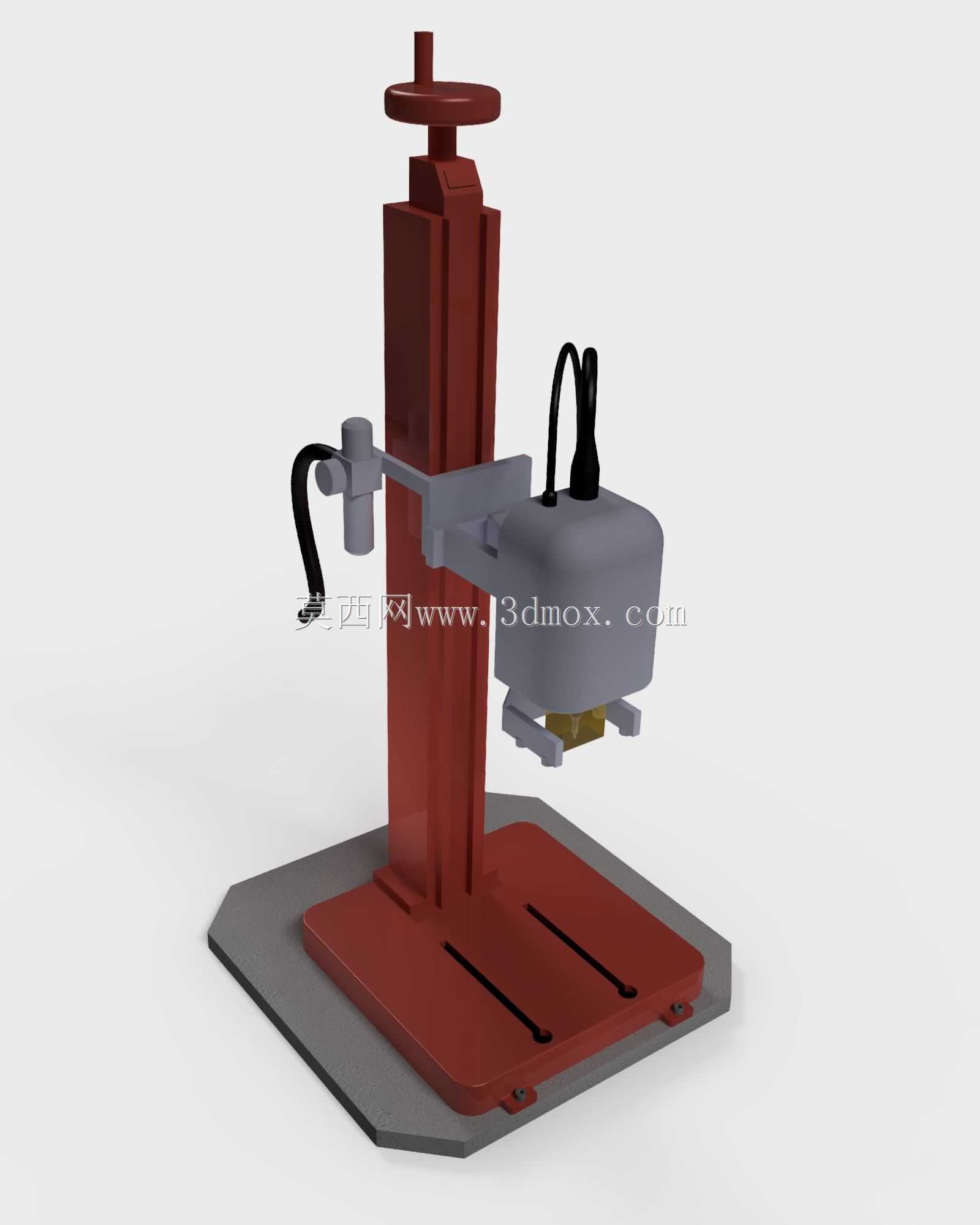

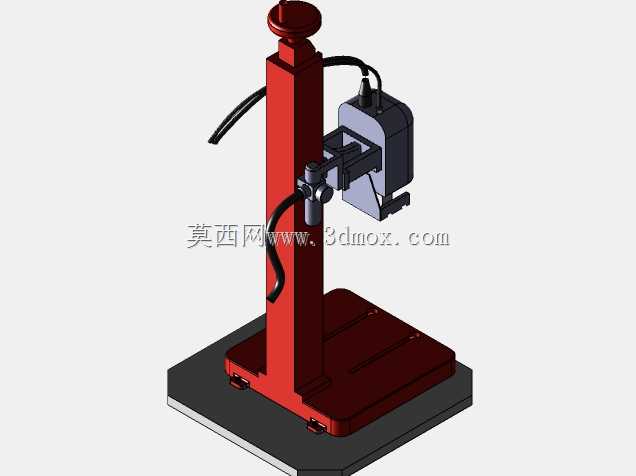

这款台式打标设备主要面向中小批量工业零部件的永久标识加工场景，常见于五金加工车间、汽配生产工段、五金工具制造产线的末端工序，可直接安置在常规操作工作台面上完成工件打标作业，无需额外搭建大型安装基座，适配多品种小批量的柔性生产需求。设备实际用途为在金属、硬质塑料等材质工件表面刻印字符、二维码、流水编号、企业标识等永久标记，标记具备耐磨、防篡改、耐高温的特性，可满足工业产品追溯、零部件溯源管理的实际生产要求，相比传统电化学打标、激光打标方案，该类气动打标设备购置成本更低，对车间使用环境的要求更宽松，日常维护难度小，适合中小型加工企业的日常打标作业使用。从功能特性来看，设备采用立柱升降式结构设计，顶部设置手轮调节结构，操作人员可根据待加工工件的实际高度，手动旋转手轮调整打标头的竖向工作位置，适配不同高度尺寸的工件加工需求；横向伸出的悬臂结构搭载打标机头，机头通过气动驱动实现打标针的高频冲击动作，配合机头的平面移动轨迹，可在工件表面形成连续清晰的标记纹路，设备侧方预留的管线接口可直接对接车间常规压缩空气气源，无需额外配置专用动力源。设计思路上，整体采用厚重的铸铁方形底座作为承载基础，底座表面开设两条平行的T型安装槽，可通过配套压块直接固定不同规格的工装夹具，或是直接放置待加工工件，厚重的底座可充分抵消打标作业过程中产生的冲击振动，避免设备出现位移、标记错位的问题；立柱采用矩形截面的厚重结构设计，保障悬臂升降过程中的结构刚性，避免打标过程中机头出现晃动偏移，保障标记的清晰度与位置精度；打标机头采用封闭式壳体设计，可阻挡加工过程中产生的金属碎屑进入内部传动结构，延长设备的无故障运行周期。从外形尺寸与安装边界来看，设备整体占地尺寸适配常规工业工作台的摆放要求，底座横向与纵向尺寸均控制在合理范围内，不会占用过多操作空间，竖向升降行程可覆盖常规工业零部件的打标高度需求，安装时仅需保障工作台面水平，预留出前方操作空间与侧方气源管线的连接空间即可，无需对现有车间布局做大规模调整，设备操作位置符合人工操作的人体工学要求，操作人员站立状态即可完成工件放置、高度调节、打标启动的全流程操作，长时间作业不易产生疲劳。
