飞机拖车可调式联动座椅框架结构设计

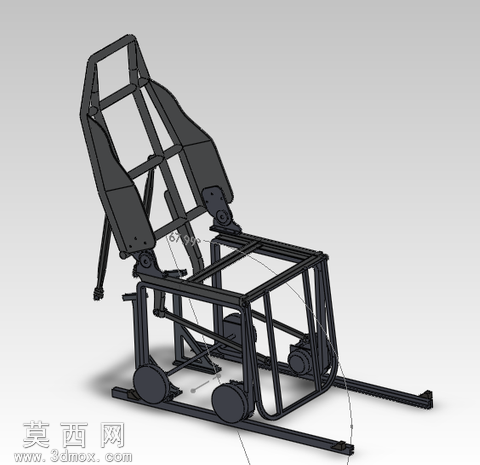

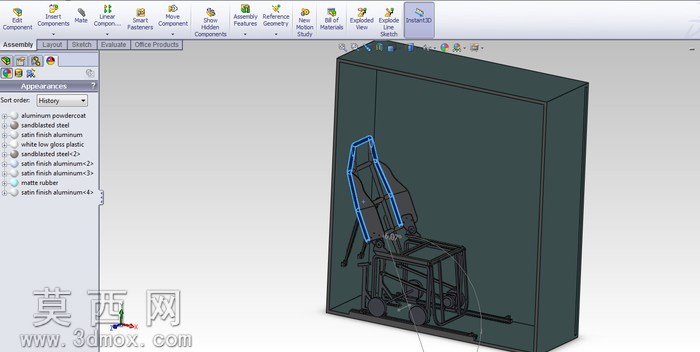

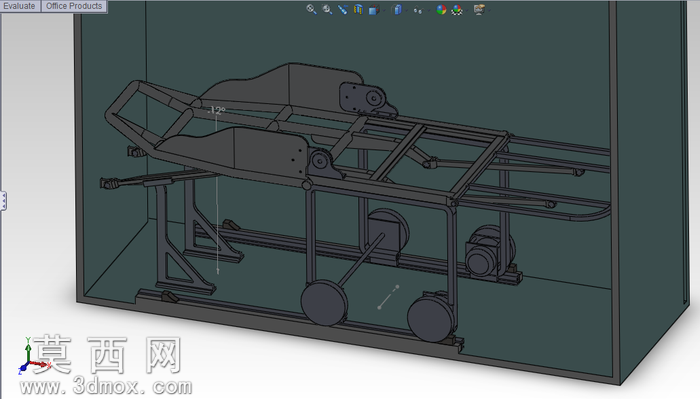

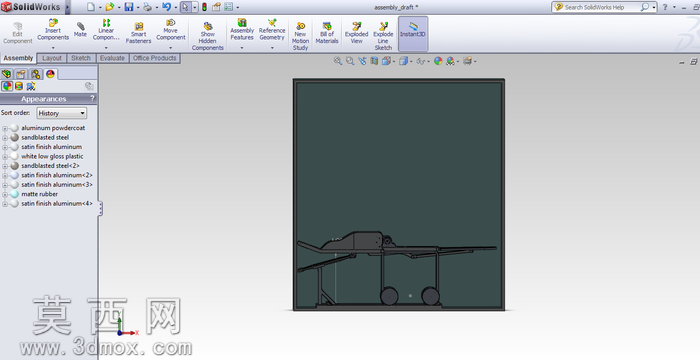

本作品为适配飞机地面拖车使用的可联动调节座椅框架三维设计，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循机械结构设计的公差配合规范，对每一处铰接点位、杆件连接位置都做了精准的尺寸约束，确保后续结构运动仿真时无干涉报错。模型渲染阶段采用哑光磨砂金属材质模拟管材框架的质感，对座椅靠背与坐垫的支撑结构做了半哑光的硬质工程塑料材质区分，通过环境光遮蔽效果突出框架的镂空结构层次，清晰展现内部的联动传动路径。整体结构以高强度矩形钢管作为主承载框架，靠背部分采用双点铰接固定于主框架后侧，坐垫支撑框架通过多组联动杆件与靠背调节结构相连，框架底部集成双驱动马达安装位，预留了拖车底盘的固定连接接口，前端延伸出平板承载位的安装导轨结构。设计思路围绕座椅位置与平板承载位的快速切换需求展开，通过连杆机构的传动比优化，实现靠背角度调节与坐垫位置平移的同步联动，经运动仿真验证，平板位置与座位位置之间的过渡动作可在8秒内平稳完成，调节过程中杆件运动顺滑无卡滞，铰接点位的转动角度经过限位设计，避免超程运动带来的结构损坏。模型未包含座舱内饰部分，仅保留核心机械传动与承载框架结构，所有杆件的壁厚、铰接轴的直径都经过受力校核，能够满足拖车使用场景下的承载强度要求，底部的滚轮辅助支撑结构可降低调节过程中的摩擦阻力，提升机构动作的流畅性，整体结构模块化程度高，各连接部位均可拆解，便于后续的加工装配与维护调整。
