混合动力全地形越野车辆三维设计

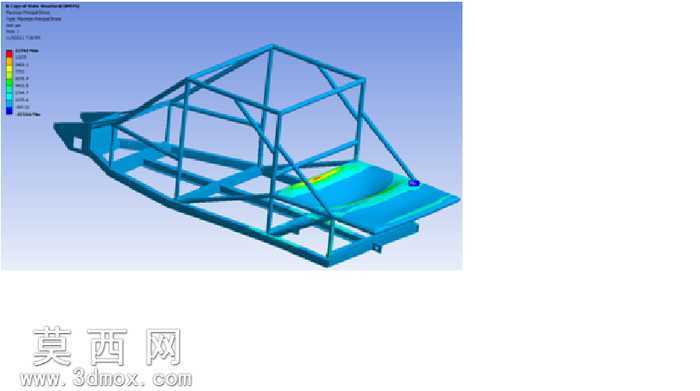

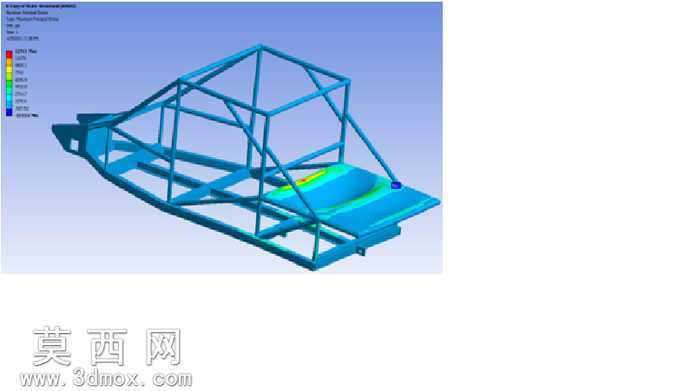

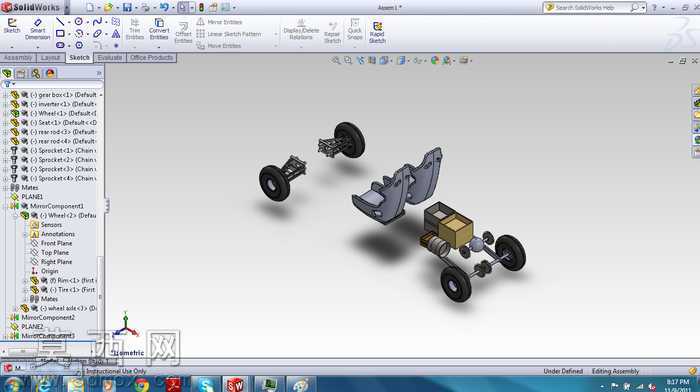

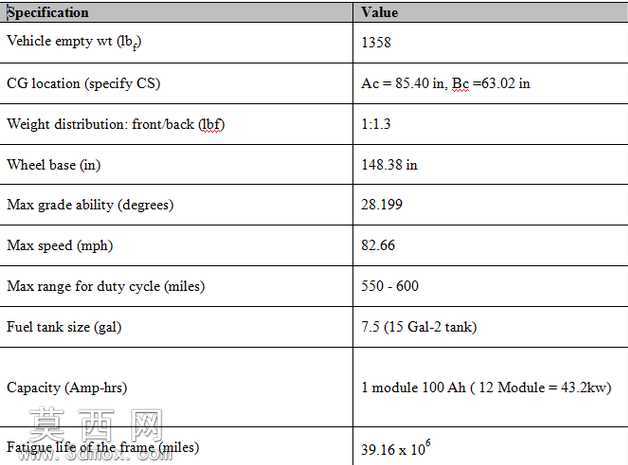

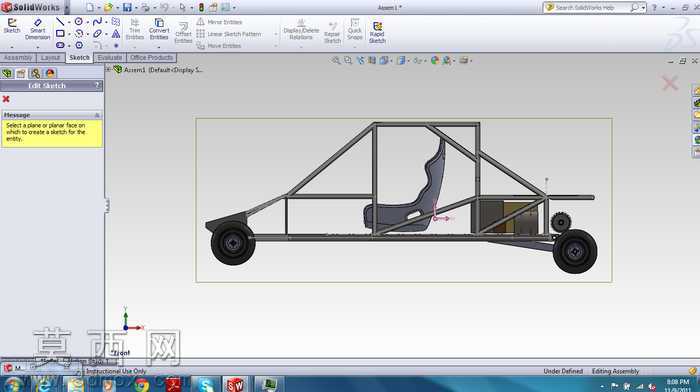

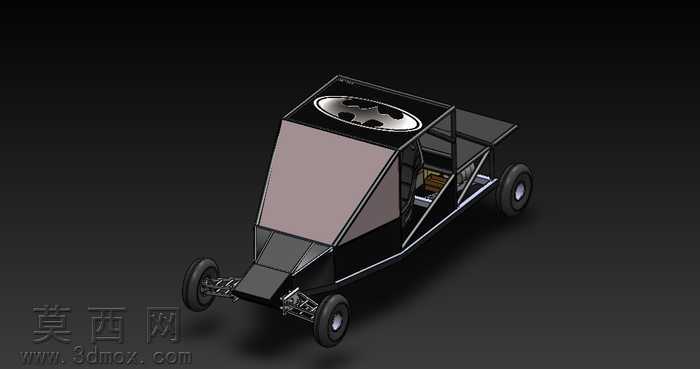

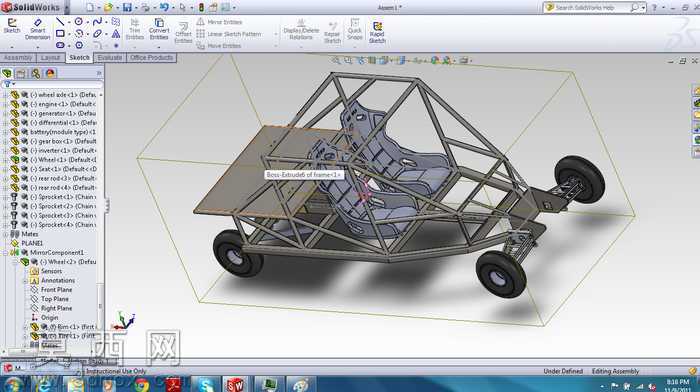

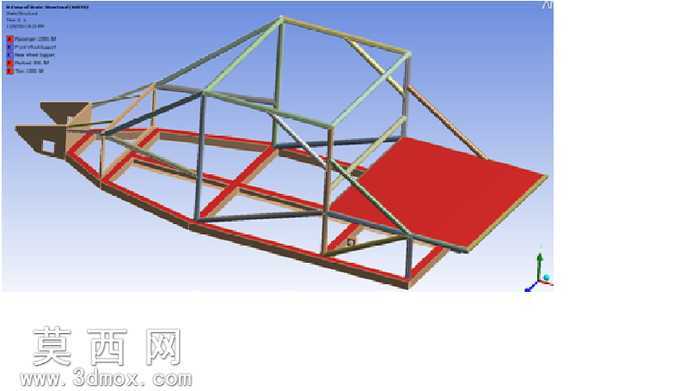

该作品为面向复杂非铺装路面场景设计的混合动力全地形载具，整体建模过程围绕全地形通行的核心需求展开，在三维建模阶段首先完成了管式桁架车架的结构搭建，采用空间钢管焊接结构的建模逻辑，精准还原了桁架结构的杆件连接节点、受力走向，既保证车架在颠簸路面的抗扭刚性，也兼顾了整车轻量化的设计目标。建模过程中对车身覆盖件做了差异化材质区分，前部导流结构采用哑光硬质工程塑料材质，乘员舱侧部的挡风结构采用半透明磨砂聚碳酸酯材质，车架杆件统一赋予金属磨砂钢材材质，轮胎部分还原了深沟槽越野胎的橡胶纹理与胎面花纹，轮辋部分做了亮面金属材质处理，顶部的通风散热结构采用镂空金属网材质，通过不同材质的参数调整，渲染后可以清晰区分不同部件的功能属性。在结构设计上，该载具采用四轮独立布局，建模时还原了前轮的转向连接结构、减震器安装位，对传动系统的布局做了空间预留，设计阶段针对混合驱动模式做了结构适配，兼顾燃油动力与电驱动的安装空间。设计过程中围绕全地形通行的性能目标做了参数匹配，设定了合理的轴距参数保证通过性，匹配了对应爬坡度、最高行驶速度的性能指标，对油箱容积、电池模块容量做了对应建模布置，保证载具的续航能力，同时对车架的疲劳寿命做了前期设计校核，确保在复杂颠簸路况下的结构可靠性。建模过程中对乘员舱的空间做了合理规划，保证驾乘人员的操作空间，车身前部的结构做了碰撞缓冲的造型设计，尾部预留了载物平台的安装空间，整体结构紧凑，通过渲染视角的光影调整，可以直观呈现整车的空间布局、结构连接关系，清晰展示各系统的装配逻辑，为后续的结构优化、实物试制提供了直观的三维参考依据。
