六轴车削五轴数控磨床结构设计

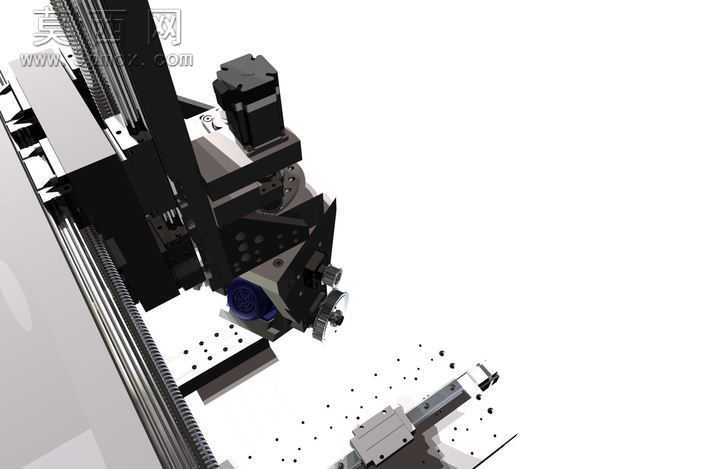

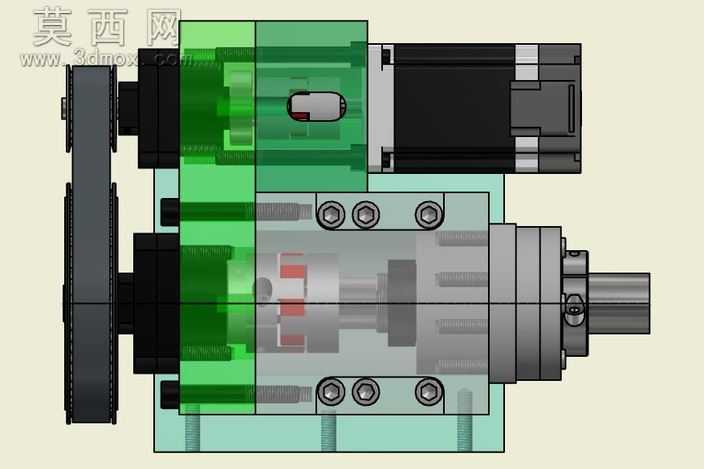

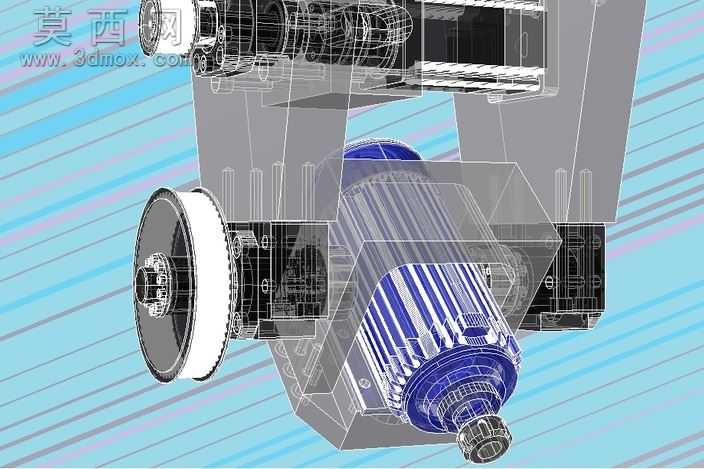

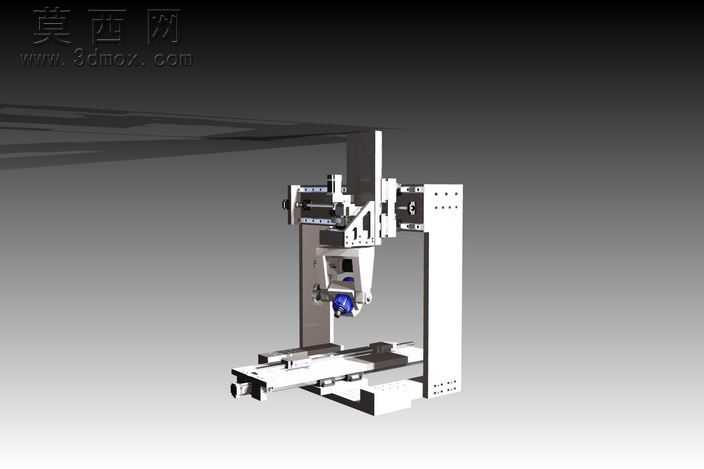

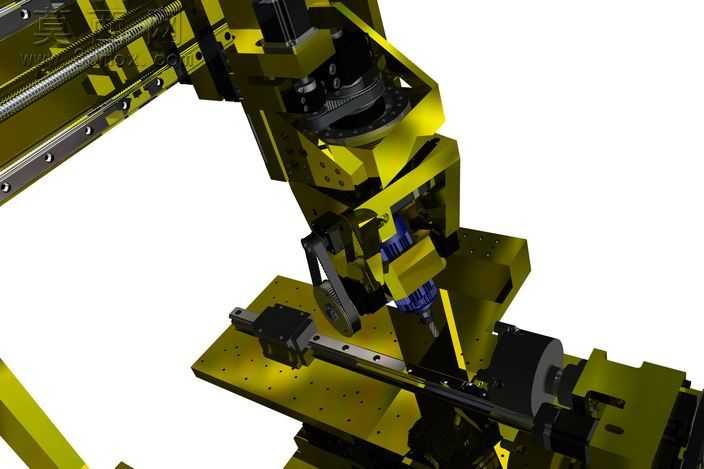

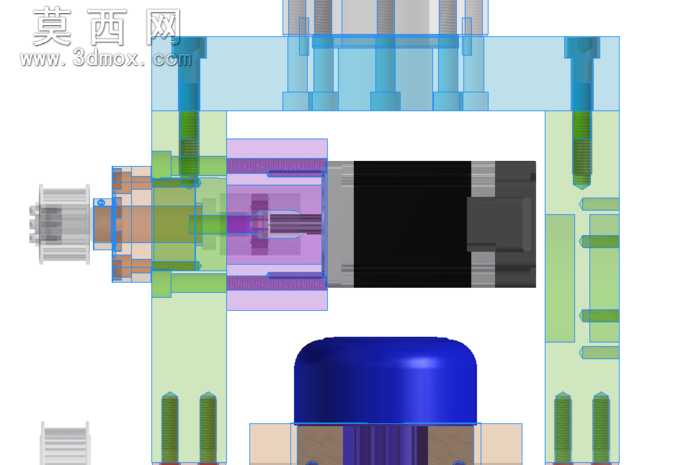

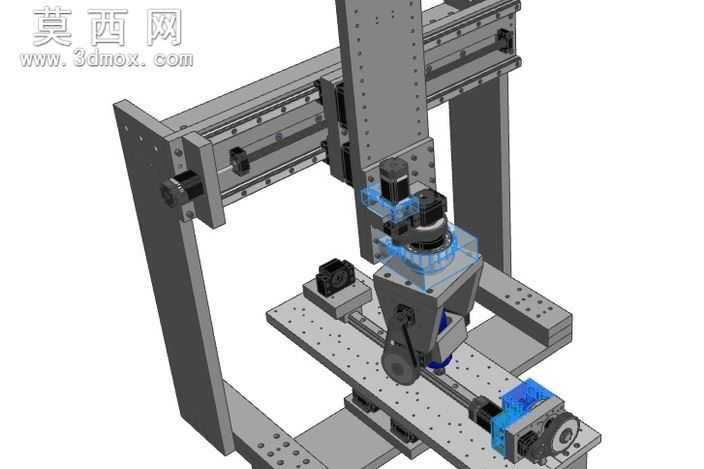

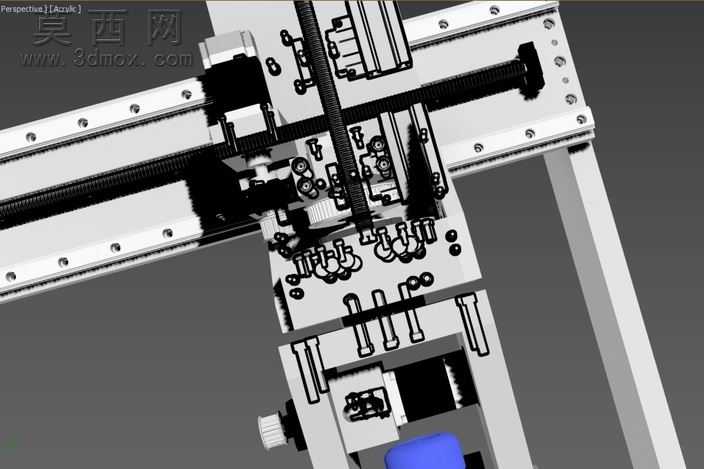

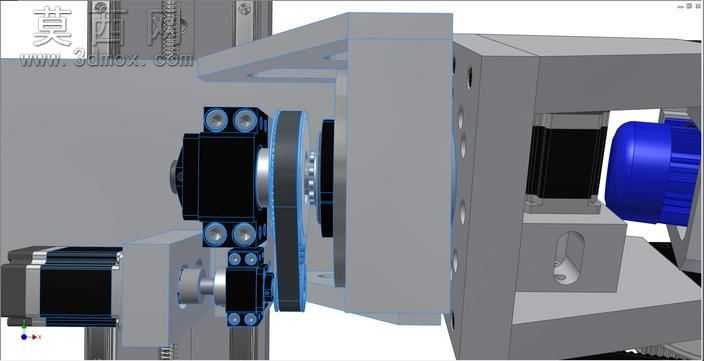

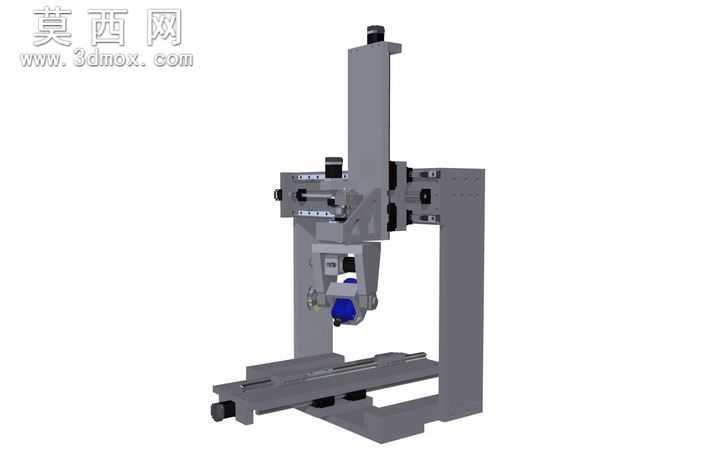

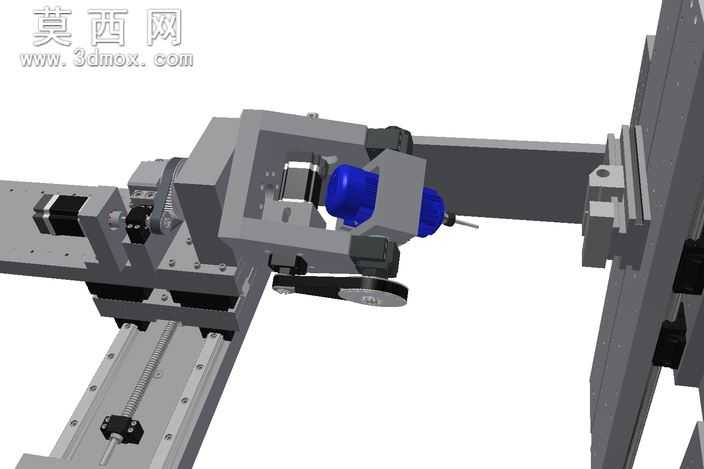

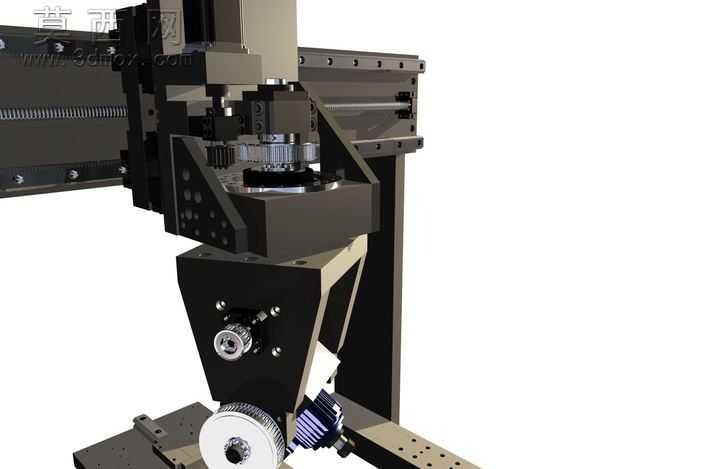

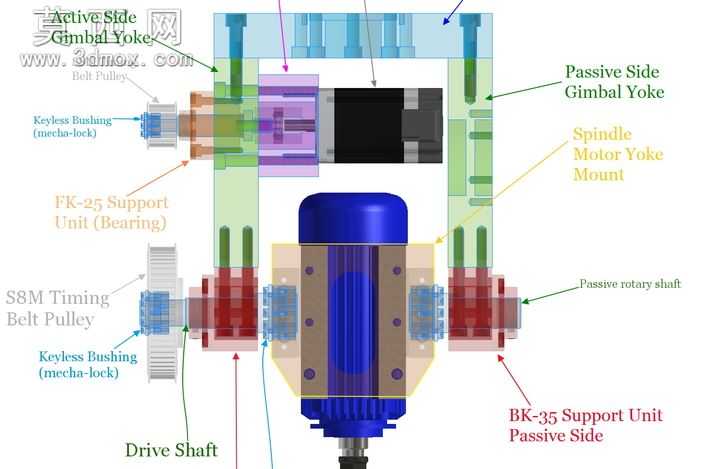

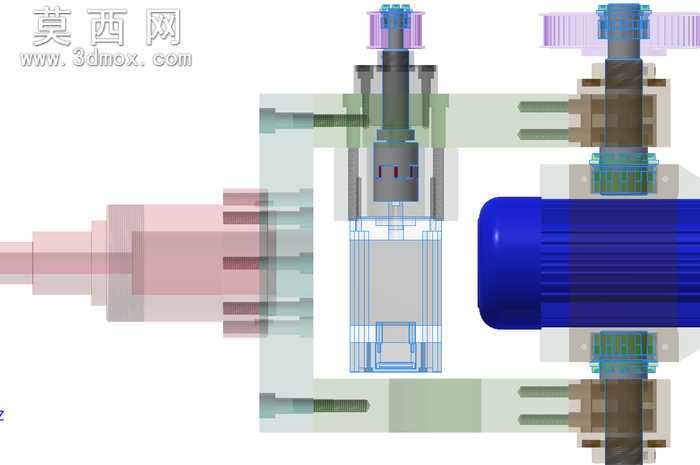

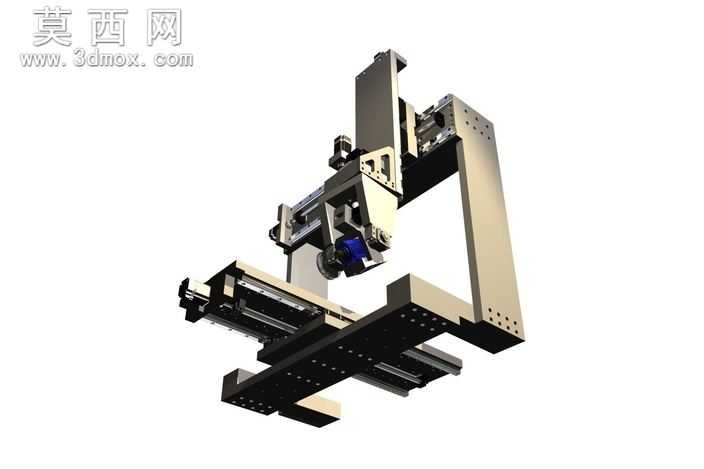

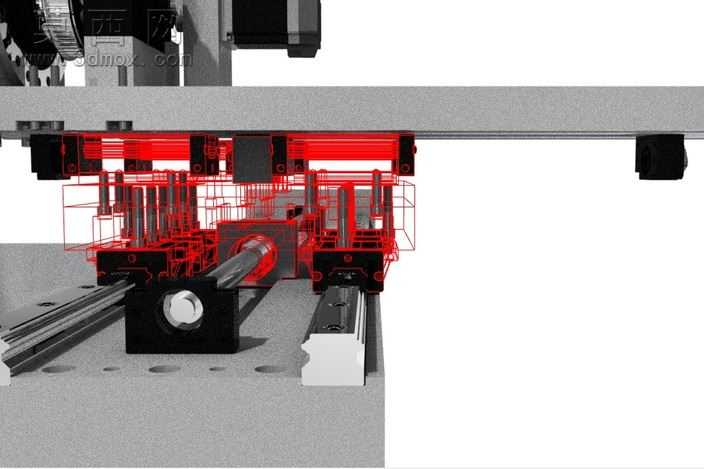

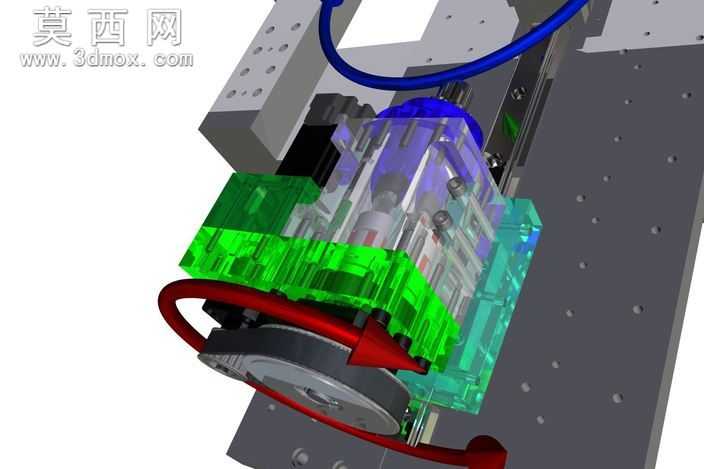

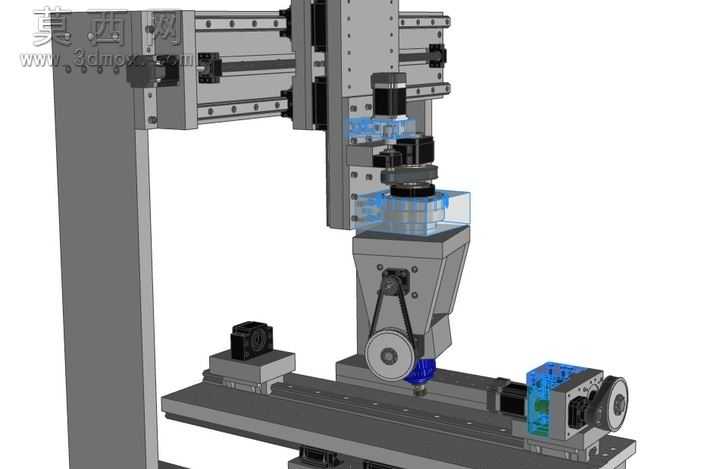

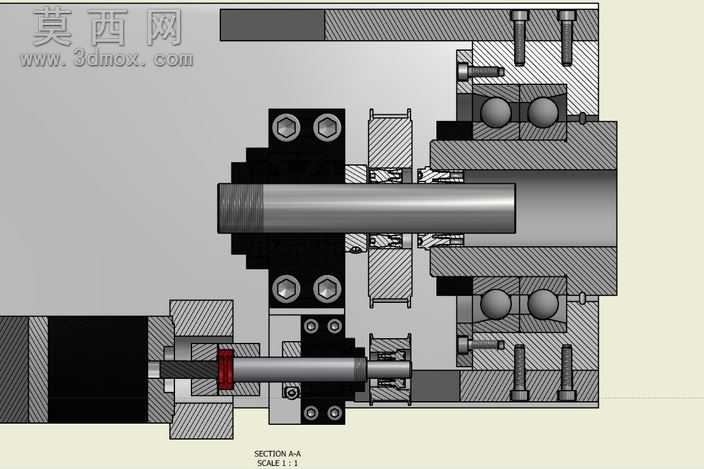

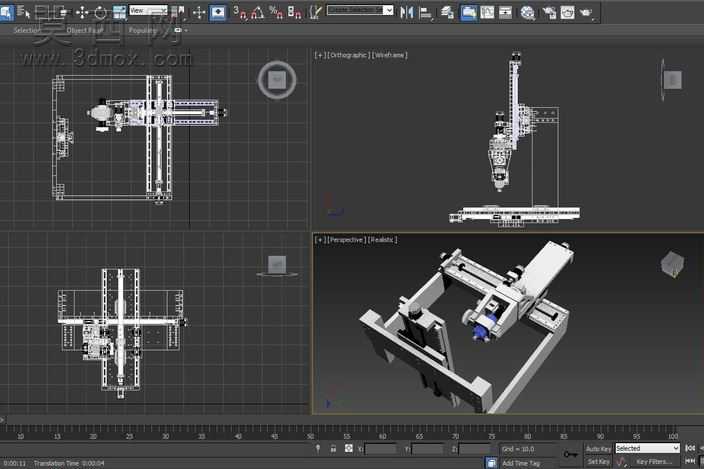

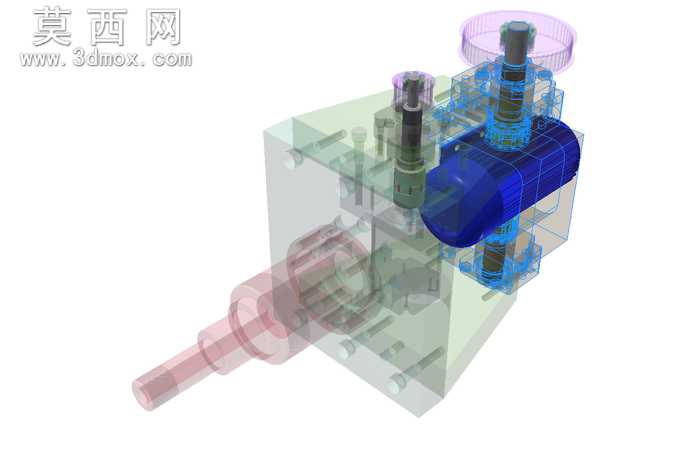

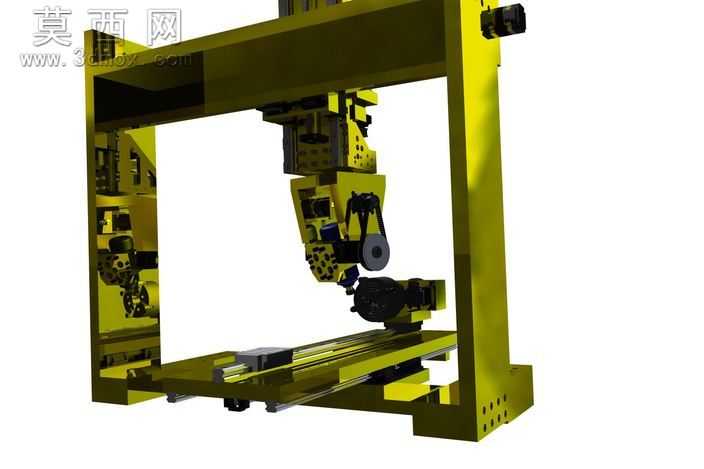

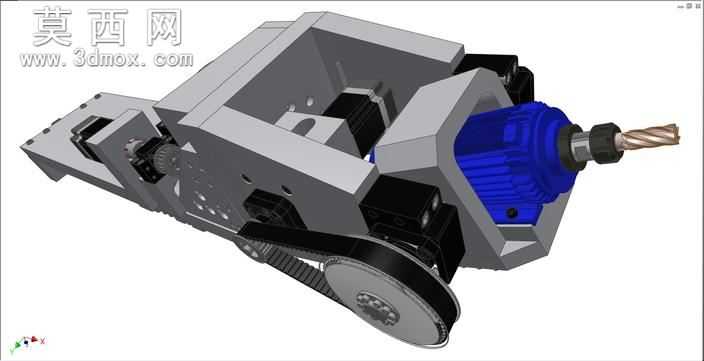

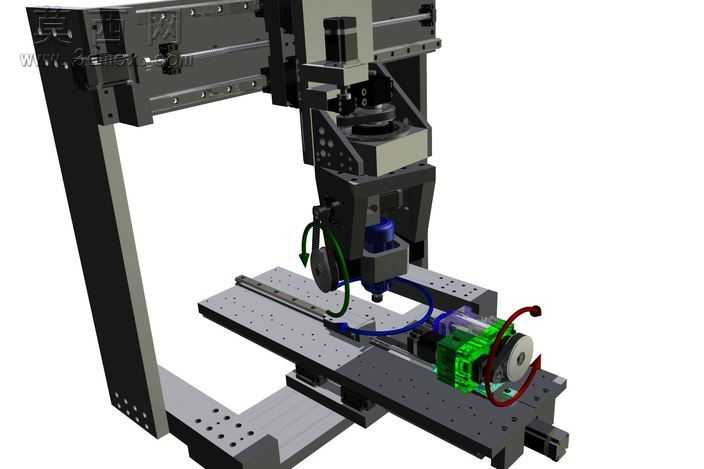

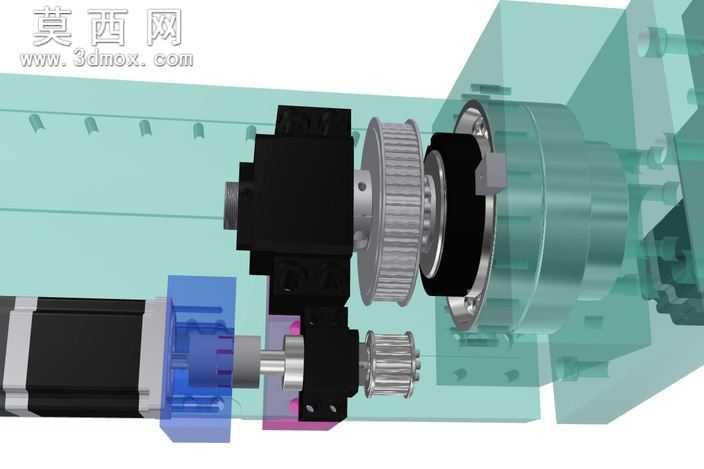

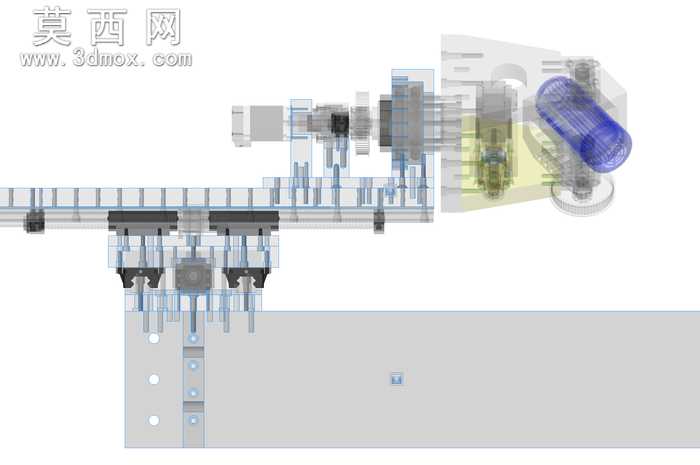

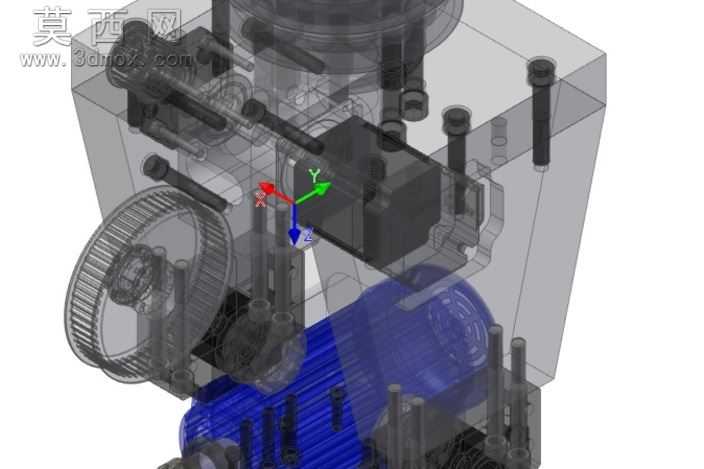

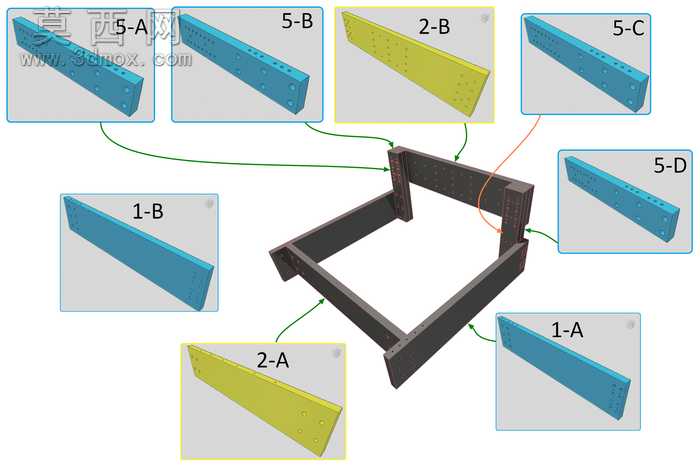

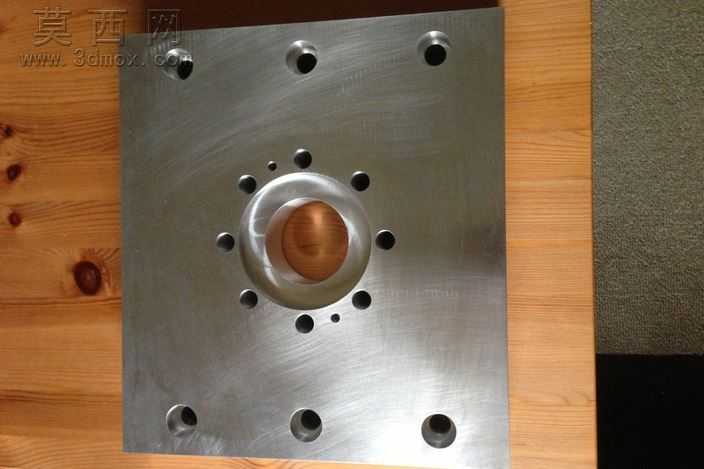

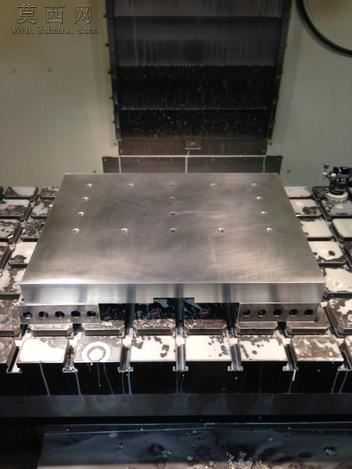

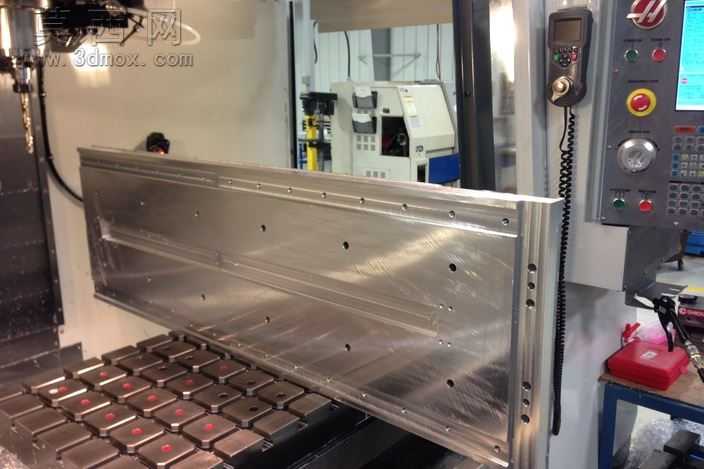

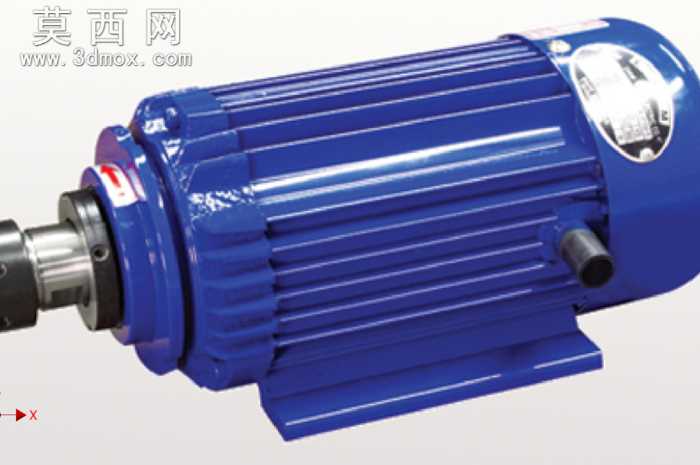

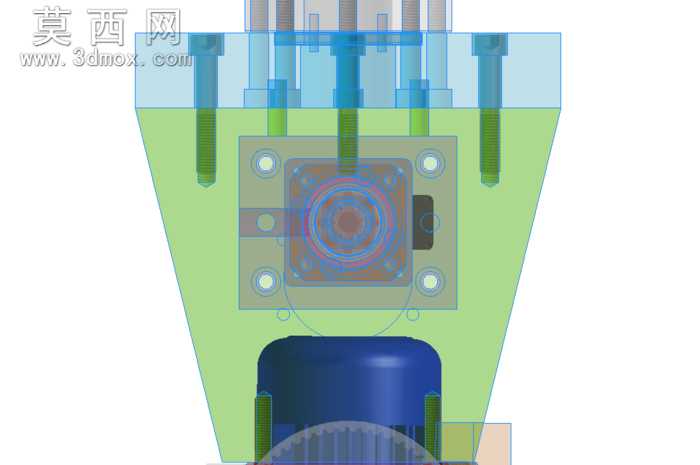

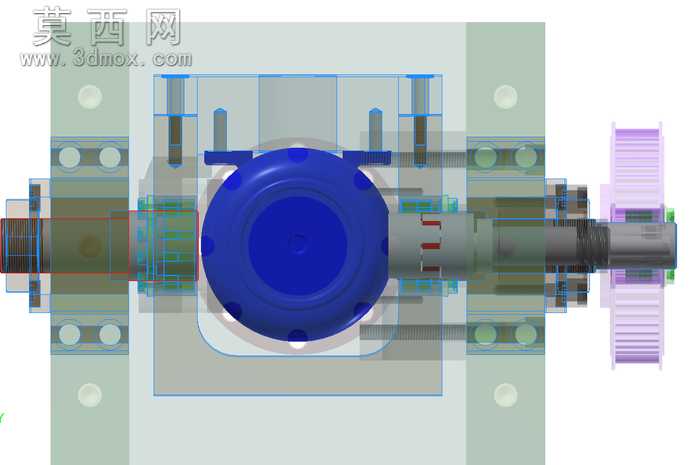

本模型为多轴复合加工磨床的三维结构设计，采用三维建模软件完成整体装配与结构细节搭建，完整呈现了设备的龙门式主体框架、多轴运动模组、磨削执行端的布局关系。建模过程中对各运动轴的安装基准、配合间隙做了符合机械设计规范的参数设定，金属结构件统一赋予了拉丝不锈钢与阳极氧化铝合金的仿真材质，传动部件做了发黑处理的材质区分，渲染阶段采用工业产品常用的柔光布光方案，清晰展现各部件的装配层次与结构特征，避免光影过强遮挡结构细节。设计思路围绕六轴车削与五轴磨削的复合加工需求展开，整体采用龙门式高刚性框架结构，保障大行程运动下的设备稳定性，X/Y/Z三个直线运动轴采用线性导轨搭配滚珠丝杠的传动方案，模型中还原了丝杠支座、导轨滑块、伺服电机安装位的完整结构，两个回转轴分别搭载工件装夹平台与磨削主轴，可实现复杂曲面零件的一次装夹多工序加工，减少重复装夹带来的精度误差。模型中预留了电控元件、润滑管路、防护外罩的安装空间，当前呈现的是设备核心机械结构的装配状态，已完成的结构部分包含床身底座、龙门立柱、横向滑台、纵向滑枕、磨削主轴安装座、工件回转平台等核心部件，各部件的连接孔位、安装基准面都按照实际加工装配要求做了建模处理，可直接用于后续的工程图导出、结构干涉检查与运动仿真验证。传动结构的设计上，滚珠丝杠与旋转轴均适配闭环步进电机的安装尺寸，模型中还原了电机座、联轴器的装配位置，可直接导入运动仿真模块添加驱动参数，验证各轴的运动行程与动作逻辑，排查运动过程中的部件干涉问题。整体结构设计兼顾了刚性与运动灵活性，适合用于多轴加工设备的结构参考、教学演示以及方案验证，能够直观展现复合磨床的结构组成与运动逻辑。
