马扎克i200型车铣复合加工中心三维模型

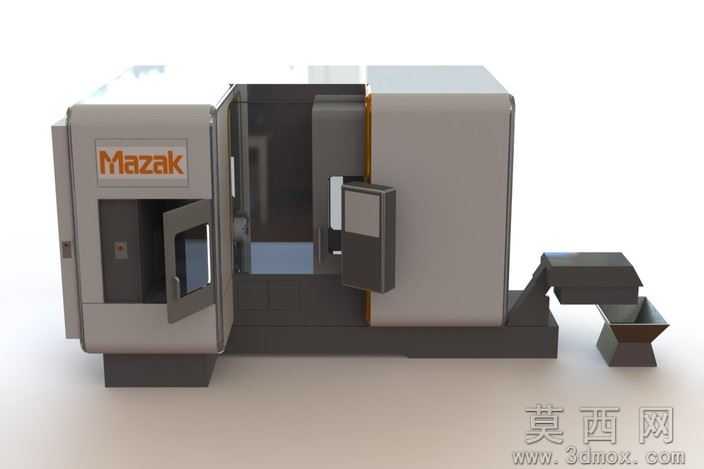

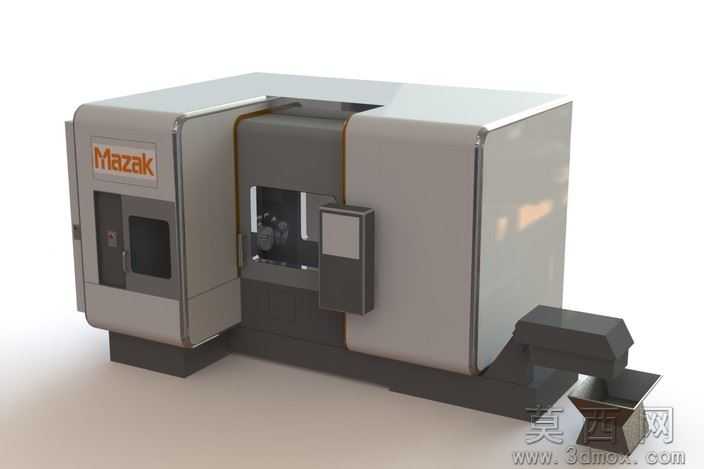

本模型为马扎克Integrex i200/i200s车铣复合加工中心的完整三维数字化模型，建模阶段以真实机床的外观尺寸与结构布局为基准，首先搭建整体外防护框架，依次完成主机身、操作舱门、排屑机构、操作面板等核心部件的轮廓建模，严格还原双主轴、铣削主轴的相对位置关系，确保各部件的装配间隙与实际设备一致，未添加冗余的细碎内部细节，保证模型体量轻量化的同时，核心结构测量尺寸完全准确。参数设计层面，模型严格遵循马扎克i200系列加工中心的真实规格比例，还原了机床的整体长宽高尺寸、操作门开合行程范围、排屑器的倾斜出料角度、操作面板的安装位置等关键参数，所有部件的装配约束关系完整，可实现舱门开合、排屑器拆装等运动仿真演示，满足结构验证的基础需求。渲染材质方面，模型针对不同部件匹配了对应材质属性，机身外防护采用哑光金属灰烤漆材质，操作舱观察窗设置为半透明钢化玻璃材质，操作面板按键做分色处理，品牌标识区域还原了Mazak专属橙白配色，排屑机构采用深灰耐磨金属材质，整体渲染效果贴近真实设备的工业质感，可直接用于方案展示场景。结构原理上，模型完整呈现了车铣复合加工中心的典型布局，左侧为车削主轴单元，中部为加工舱体，搭载可实现多轴运动的铣削主轴结构，右侧配套链板式排屑装置用于输出加工废屑，双舱门设计方便工件装卸与设备维护，整体结构清晰展现了此类复合加工设备集车削、铣削加工于一体的结构特点。软件兼容层面，模型提供SolidWorks原生格式文件，同时附带STEP、IGES通用中间格式，可兼容UG、Pro/E、CATIA等主流三维CAD软件，不同软件用户均可直接导入使用，不会出现特征丢失、装配错位等问题，无需额外修复即可开展后续编辑工作。研发教学应用层面，该模型可作为数控设备教学的演示教具，帮助学员直观理解车铣复合加工中心的整体结构与布局逻辑，也可用于智能制造车间的布局规划仿真，作为数字化产线搭建的设备单元模型，还能为机床外观改型设计提供基础参考框架，降低同类设备的建模工作量。
