桌面级三轴数控加工机床结构设计

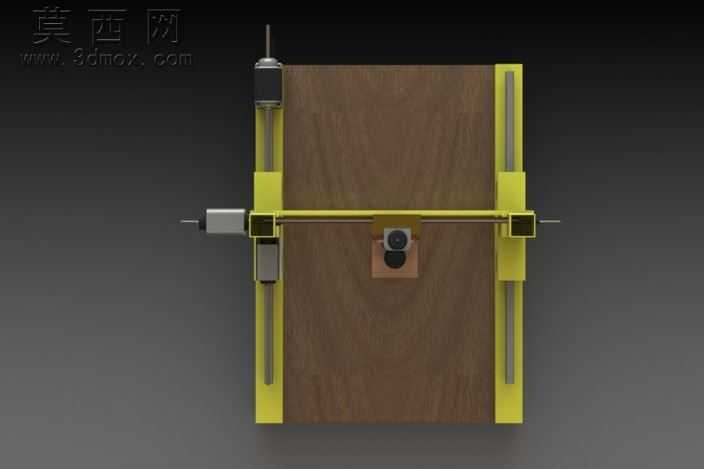

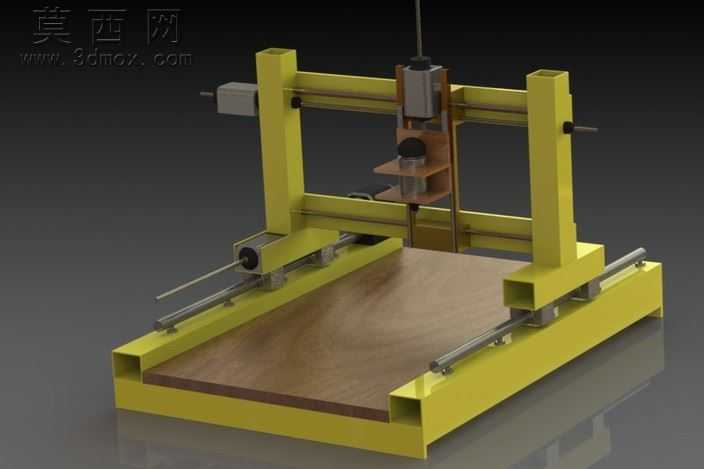

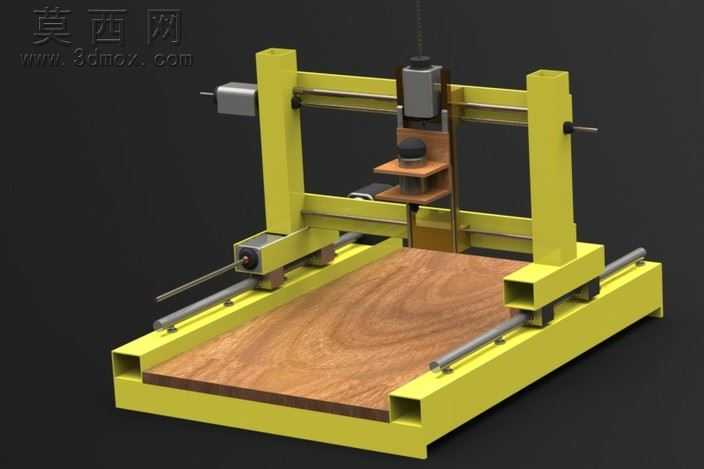

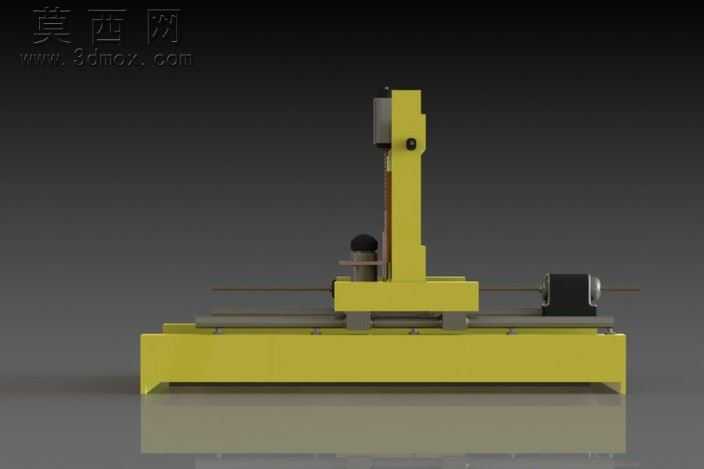

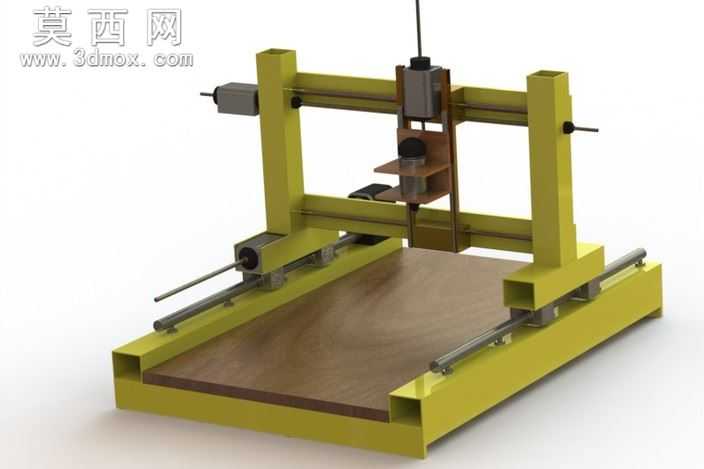

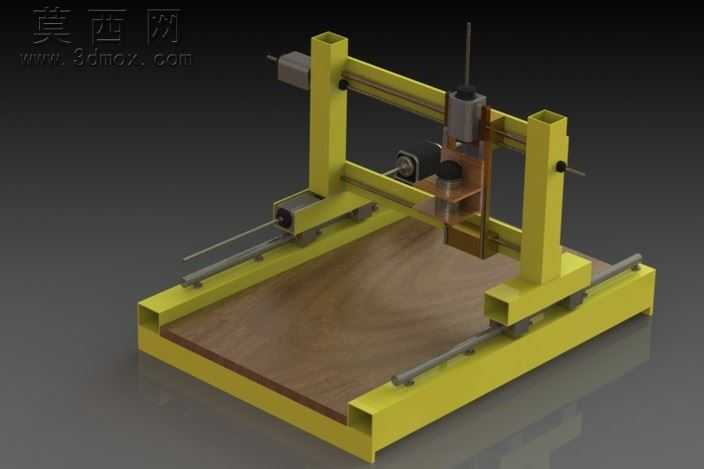

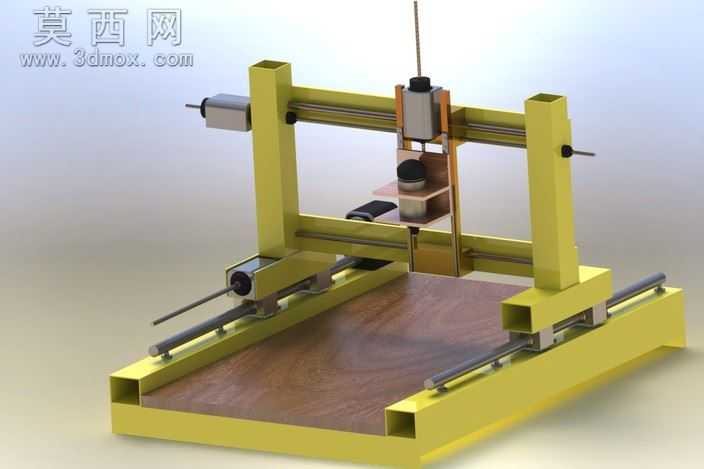

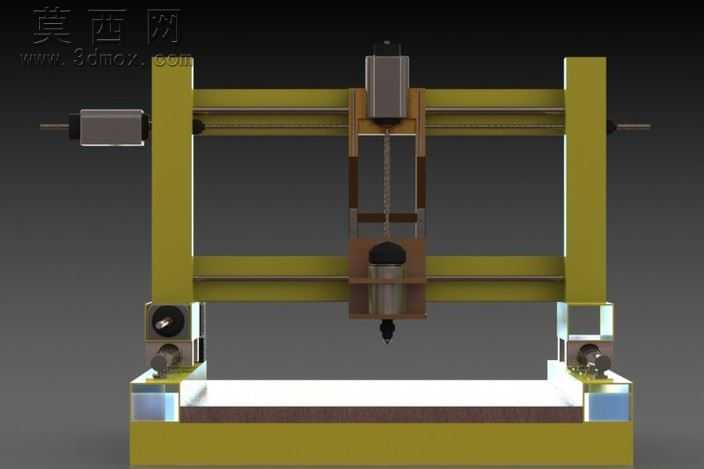

本模型为桌面级三轴数控加工机床的完整三维设计，采用SolidWorks完成全参数化建模，所有零部件均按照实际加工装配逻辑完成配合约束，可直接用于结构验证、运动仿真与加工方案推演。整体采用龙门式跨坐布局，床身主体选用方管型材拼接的框架结构，在建模阶段对型材的壁厚、拼接位置的连接强度做了参数化预留，既保证了整机的刚性基础，又控制了整体重量，适配桌面级小型加工场景的使用需求。模型对三轴传动结构做了完整还原：X轴传动组件布置于床身两侧的平行导轨之上，采用双光轴导轨搭配滑动座的导向结构，配合丝杆传动实现横向进给的平稳运行；Y轴横梁组件跨接于X轴两个滑动座之上，同样采用光轴导轨搭配丝杆的传动方案，实现纵向进给的精准位移；Z轴滑枕组件垂直安装于Y轴滑动座之上，集成了主轴安装位、刀具夹持结构，可实现垂直方向的进给运动，完成不同深度的加工作业。在渲染与材质设置环节，床身框架部分赋予哑光黄色金属漆材质，还原型材机架的表面处理效果；导轨、丝杆等传动部件赋予抛光金属材质，突出精密传动部件的金属质感；工作台面赋予深色木纹材质，模拟木质加工垫板的视觉效果；主轴、驱动电机等功能部件分别赋予对应工业材质，通过光影调整突出各部件的结构层次与装配关系，渲染效果清晰展现整机的结构布局。设计过程中充分考虑了小型数控设备的使用场景，整体结构紧凑，传动路径短，各轴的运动行程经过合理匹配，可适配小型零件的雕刻、铣削等轻加工需求；所有运动部件均预留了驱动电机的安装位，导轨与滑动座的配合间隙、丝杆的支撑结构均按照实际装配要求设计，可直接用于原型机的制作参考，也可作为数控设备教学演示的三维载体，帮助学习者直观理解三轴数控机床的运动原理与结构组成。
