折叠式纸质多杯饮品手提托架结构设计

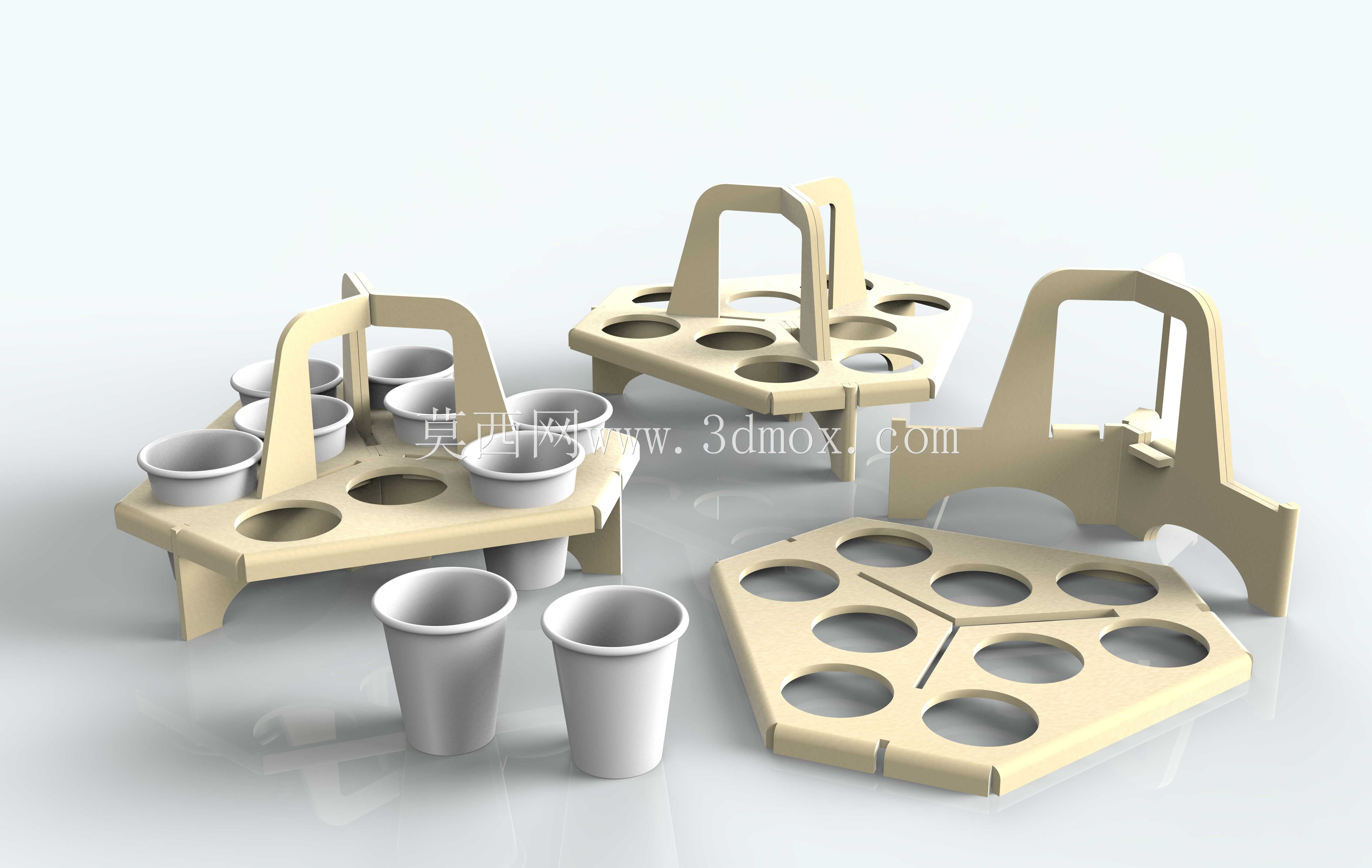

该纸质托架主要面向餐饮外带、饮品配送场景设计，可解决多杯饮品同时携带时易倾倒、洒漏、手持不便的实际痛点，适配奶茶、咖啡、现制冷饮等常见外带杯型的携带需求，既可供线下门店作为外带配套耗材使用，也可适配即时配送场景的餐品打包环节，替代传统塑料袋的多杯承载功能，降低饮品配送过程中的损耗风险。产品采用一体化纸板折叠成型的设计思路，无需额外粘接或金属、塑料连接件，通过板材自身的卡槽插接完成结构组装，未使用状态下可完全摊平为平面纸板，极大压缩仓储与运输环节的占用空间，降低流通环节的综合成本。托架主体设置六处圆形杯位，每个杯位的开孔尺寸适配市面主流8-16盎司饮品杯的杯身直径，杯位边缘做内凹承托结构，可卡住杯身中下部位置，避免杯体在携带过程中出现晃动、滑脱问题；托架中部设置一体化成型的手提握把结构，握把与托架主体通过插接结构锁定，受力时可将重量均匀分散至整个托架平面，避免局部受力过大导致纸板弯折变形。托架底部设置三处向外延伸的支撑脚，组装完成后支撑脚与放置平面形成稳定的三角支撑结构，即使放置在不平整的桌面或配送箱内，也可保持托架整体平稳，减少杯体倾斜洒漏的概率。整体结构的安装边界完全由单张纸板的裁切尺寸决定，摊平状态下板材轮廓为规则六边形，可最大化利用纸张裁切幅面，减少生产过程中的边角料损耗；组装完成后整体高度适配常规饮品杯的重心位置，提握时托架整体保持水平状态，不会出现一侧歪斜的问题，握把的宽度符合人手握持的人机尺寸，长时间提拿也不会出现硌手的问题。该结构在设计时充分考虑纸质材料的受力特性，所有弯折位置均预留压痕折线，既保证组装时的弯折便利性，也避免弯折处出现纸板断裂的问题，所有插接卡槽的间隙匹配常规卡纸的厚度，组装后卡槽处可形成稳定的自锁结构，无需额外固定即可保证整体结构强度，正常承载六杯满装饮品时不会出现结构松脱、变形的问题。
