食品工业用2英寸卫生级手动球阀设计

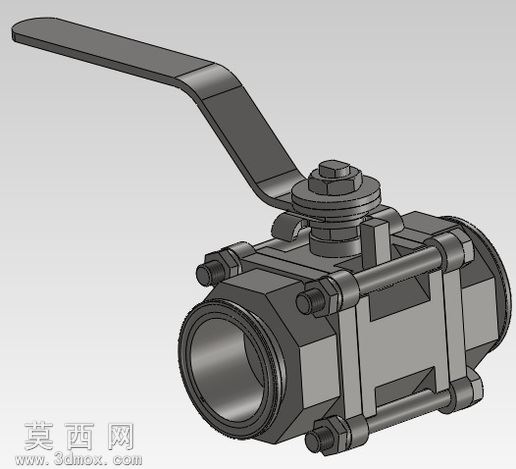

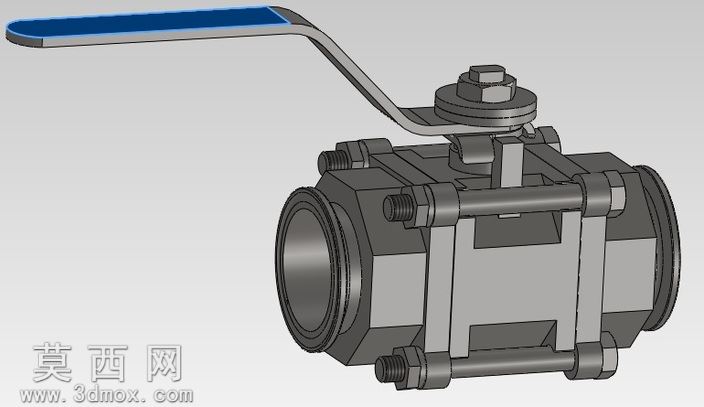

本作品为适配食品工业生产场景设计的2英寸卫生级手动球阀三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循卫生级阀门的设计规范，对所有易残留介质的结构做了圆弧过渡处理，避免卫生死角的出现。模型整体采用三片式结构设计，通过四根对称分布的螺栓实现阀体各段的紧固连接，既保证了阀体承压时的结构强度，也便于后期拆卸清洗与密封件更换，完全契合食品生产场景定期清洁消杀的使用需求。模型的操作手柄采用长杠杆式结构，手柄握持区域做了加宽扁平化处理，表面赋予哑光防滑材质，操作时可通过较小的施力实现阀门90度快速启闭，手柄与阀杆的连接部位设置了防松六角螺母结构，避免频繁操作导致的手柄松动移位。在材质表现上，阀体与所有过流部件均赋予304食品级不锈钢材质，金属表面做了精细的抛光质感渲染，还原卫生级管件的镜面级表面效果，密封件部位赋予食品级硅胶材质，清晰区分不同功能部件的材质差异。建模过程中对每一处装配间隙都做了精准还原，包括阀杆与阀体的密封配合间隙、球体与阀座的贴合公差、螺栓与安装孔的配合余量，所有螺纹特征都采用真实螺纹牙型建模而非贴图模拟，保证模型可直接用于后续的工程出图、装配干涉检查以及生产加工参考。设计思路上充分考虑食品行业的特殊使用要求，所有与物料接触的表面均无凹陷、锐角等易积料结构，连接端采用标准卫生级快装接口形式，可直接与同规格的食品级管路快速对接，阀门的流通通道做了全通径设计，介质流经时无明显流阻，不会造成物料残留与输送压力损失，完全满足食品饮料、生物医药等对卫生等级有高要求的流体输送场景使用需求。
