黄铜3/8NPT内螺纹手动球阀三维设计

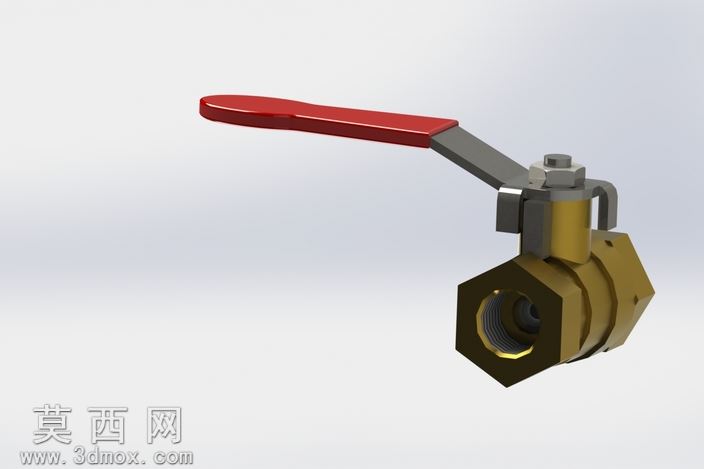

本作品为手动内螺纹球阀的三维参数化建模成果，建模过程严格遵循机械设计规范，以实际工业应用的3/8英寸NPT螺纹球阀为原型进行1:1比例还原。建模初期首先梳理球阀的核心组成结构，将整体拆分为阀体、球体、阀杆、手柄、密封填料、压紧螺母六大核心部件，在三维建模环境中先绘制各部件的二维截面草图，通过旋转、拉伸、切除等基础特征命令完成主体结构搭建，针对阀体的六角拆装结构、内螺纹的牙型轮廓、手柄的人体工学曲面、阀杆的防脱出卡位结构，均采用精准的尺寸约束进行绘制，确保各部件的配合公差符合实际装配要求。材质渲染阶段，针对不同部件的实际材质属性进行参数调整，阀体部分赋予黄铜金属材质，调整金属粗糙度、反射率参数还原黄铜的暖金色金属质感，同时做轻微的做旧处理模拟工业五金件的真实表面状态；操作手柄赋予红色哑光塑料材质，添加细微的颗粒质感还原工业手柄的防滑表面特性；阀杆、压紧螺母等部件赋予碳钢镀锌材质，调整金属高光参数呈现银灰色金属的冷硬质感；密封部位赋予黑色橡胶材质，调整漫反射参数还原橡胶的哑光低反射特性。结构设计上重点还原了球阀的通断控制逻辑，球体的通孔直径与3/8英寸管路通径匹配，阀杆与球体的连接卡位做了精准限位，确保手柄旋转90度即可实现阀门的全开与全关状态切换，阀体两端的内螺纹严格遵循NPT螺纹标准绘制牙型角度、螺距、锥度参数，可直接用于管路装配的干涉检查。整体建模过程注重细节还原，比如阀体表面的铸造圆角、手柄末端的挂孔、压紧螺母的防滑棱边、阀杆部位的填料函结构都逐一进行了建模呈现，装配阶段采用同轴心、重合、限位配合等装配约束，完整还原球阀的实际装配关系，可直接用于流体管路系统的装配模拟、产品结构展示、安装教学演示等场景，模型的各部件均为可编辑参数化特征，可根据实际需求调整尺寸参数适配不同通径、不同压力等级的球阀设计需求。
