一英寸聚丙烯球阀结构分解三维设计

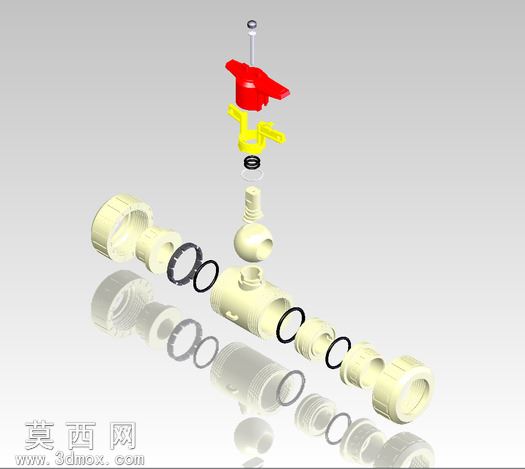

本作品为一英寸规格聚丙烯材质手动球阀的三维建模成果，采用参数化建模思路完成全零件独立绘制与装配还原，完整呈现了该类塑料球阀的全部组成结构与装配逻辑。建模过程中首先依据民用管路球阀的通用尺寸规范，确定各零件的基础尺寸参数，从核心启闭件球体开始建模，精准还原球体的通孔直径、球面弧度与密封配合面的公差基准，保证球体与阀座密封圈的配合精度符合管路通流要求。随后依次完成左右阀体接头、锁紧螺母、密封环、阀杆、手柄组件、定位卡件、弹簧等全部独立零件的建模，针对聚丙烯材质的成型特性，在零件细节处还原了注塑件的拔模斜度、加强筋结构与接口处的螺纹防滑纹理，所有密封件的截面尺寸、压缩量参数均参照软密封球阀的行业标准设置，保证装配后密封结构的合理性。装配阶段严格按照实际产品的装配顺序完成约束设置，通过爆炸视图功能生成分解展示效果，清晰呈现各零件的装配位置与配合关系，不同零件分别赋予对应材质：阀体类零件设置半透明米黄色聚丙烯材质，直观展示内部流道与球体位置；密封件设置黑色橡胶材质，还原密封圈的哑光质感；操作手柄设置红色硬质塑料材质，阀杆金属件设置金属光泽材质，通过材质区分快速识别不同功能的零件。渲染阶段采用柔和的均匀布光方案，添加地面反射效果增强模型的立体感，既清晰展示了球阀的外部操作结构，也通过半透明材质直观呈现内部的流道走向、球体启闭位置与密封结构布局，完整还原了聚丙烯球阀从外部操作件到内部密封启闭结构的全部设计细节，可用于阀门结构教学、产品展示与管路系统装配模拟使用。
