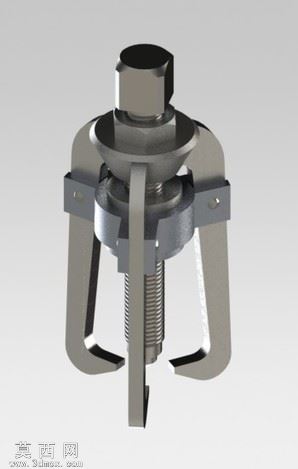

三爪式轴承滑轮牵引拆卸工具结构模型

本模型为三爪式轴承滑轮牵引拆卸工具，采用SolidWorks进行全参数化三维建模，整体建模过程遵循机械加工工艺逻辑，对每个零件的尺寸公差、装配间隙都做了对应约束，确保模型可直接导出工程图用于生产参考。模型整体采用自顶向下的设计思路，先确定核心传动螺杆的中心轴线作为装配基准，再依次完成顶部锁紧螺母、压盖、三爪卡爪架、活动卡爪、中心顶杆的零件建模，所有零件间的配合均采用机械配合约束，包括螺杆与架体的螺旋配合、卡爪与架体滑槽的滑动配合、顶杆与螺杆中心孔的同轴配合，完全还原实物的运动逻辑，可实现旋转顶部螺母带动卡爪同步收拢、顶杆伸出的牵引拆卸动作。渲染阶段采用金属材质组进行表现，其中卡爪、架体、螺杆等受力结构件采用磨砂合金钢材质，调整表面粗糙度至Ra1.6的加工质感，添加轻微的金属划痕细节提升真实感，顶部六角螺母采用镀锌钝化材质，表面带有淡淡的蓝彩锌光泽，中心顶杆端部做淬火硬化处理，材质设置为更高硬度的亮面铬钢，还原工装工具的表面处理工艺。场景布光采用三点布光法，主光源从侧上方45度投射，打出金属件的明暗转折，辅光源从另一侧补光消除暗部死黑，底部添加柔光反射板，模拟金属件在工作台面的倒影效果，背景采用浅灰色渐变背景突出工具主体结构。结构设计上，三个卡爪采用均匀120度圆周分布，卡爪勾部做了加厚处理与圆角过渡，避免拆卸轴承、滑轮等零件时出现应力断裂，中心螺杆采用梯形传动螺纹，相比普通三角螺纹拥有更大的传力比，旋转时更省力，顶部的六角结构可适配标准扳手，方便施加更大扭矩，架体上的滑槽设计可让卡爪沿径向滑动，适配不同直径的轴承、皮带轮、齿轮等零件的拆卸需求，中心顶杆采用可替换设计，端部做圆弧处理，避免顶伤轴端中心孔。整个模型没有冗余的特征结构，所有倒角、退刀槽、螺纹收尾等工艺细节都完整还原，既可以作为机械设计教学的装配案例，也可作为五金工具产品开发的原型参考，模型装配体层级清晰，零件命名规范，方便后续进行工程图导出、运动仿真或者二次修改设计。
