机夹式可转位板条车削刀片三维建模

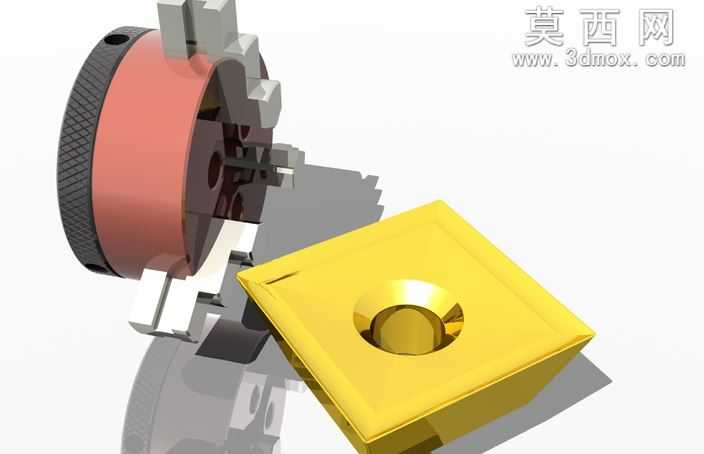

本作品为机夹式可转位板条车削刀片的三维参数化建模成果，建模过程严格遵循硬质合金可转位车刀的行业设计规范，完整还原了刀片与配套刀夹的装配结构细节。建模阶段首先以刀片的定位基准面为核心构建基础特征，精准绘制刀片的正方形基体轮廓，对刀片中心的沉头锁紧孔进行参数化设计，确保孔壁的锥度、沉台深度与标准压紧螺钉的装配尺寸完全匹配，同时对刀片的切削刃口进行细微倒角处理，还原实际生产中刃口钝化的工艺特征，避免建模过程中出现锐边尖角不符合加工实际的问题。刀夹部分的建模重点还原了夹紧机构的运动逻辑，对压板、调整螺钉、刀体定位槽的配合尺寸进行严格公差匹配，其中刀体的滚花调节旋钮表面通过纹理映射还原了网格滚花的防滑结构，压板的夹持面做了与刀片侧面完全贴合的角度设计，确保装配后刀片无窜动间隙。材质渲染阶段针对不同部件的实际材质进行参数调试，刀片部分采用硬质合金典型的亮黄色硬质涂层材质，调整金属度与粗糙度参数模拟涂层的细腻金属光泽与轻微磨砂质感，刀体部分采用调质钢材的深灰金属材质，对滚花部位单独赋予高粗糙度参数还原滚花的哑光防滑质感，红色的调节旋钮采用工程塑料材质，调整漫反射与高光参数模拟工程塑料的半哑光质感，白色的压紧爪采用表面氧化处理的硬质合金材质，还原其亮白高硬度的视觉特征。装配展示阶段采用爆炸视角与装配视角结合的呈现方式，清晰展现刀片装入刀夹定位槽、压板压紧锁紧的完整装配逻辑，所有配合面均做了贴合校验，不存在干涉或间隙过大的问题，整体模型可直接用于数控刀具的教学演示、装配仿真以及后续的切削模拟分析，建模过程中对所有特征均保留了参数化编辑能力，可根据不同的切削工况调整刀片的边长、刃口角度、锁紧孔尺寸等核心参数，快速衍生出不同规格的同系列可转位刀片模型。
