双飞燕N-320有线办公鼠标三维模型

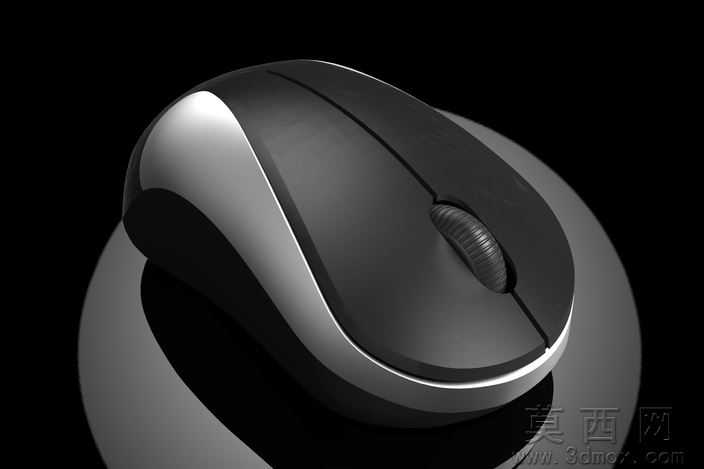

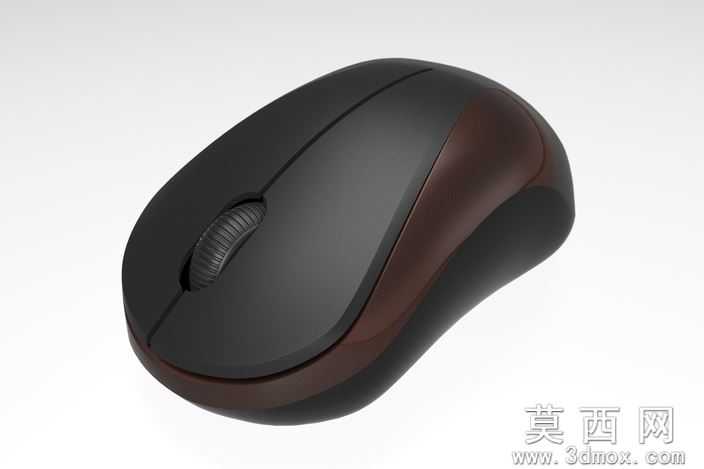

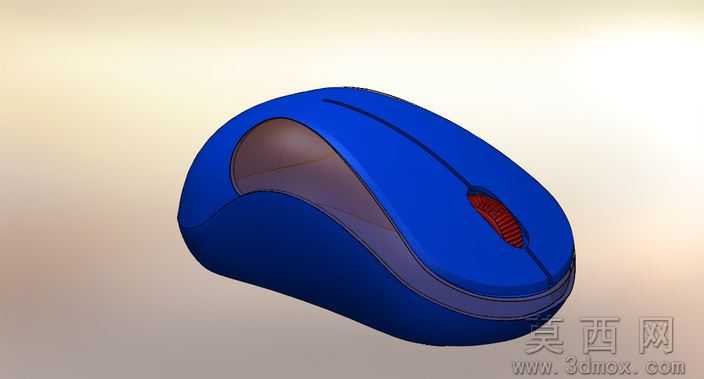

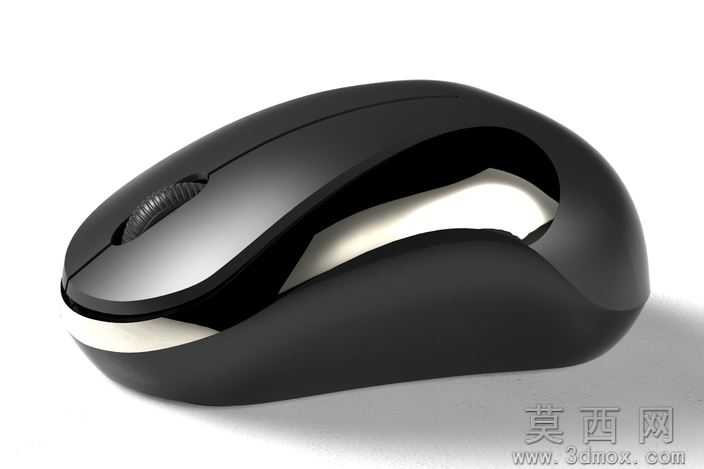

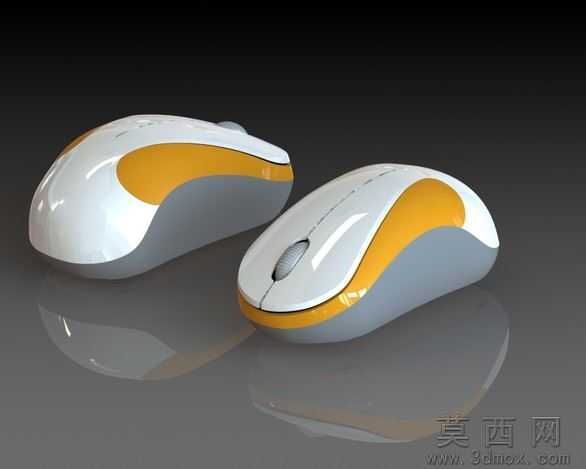

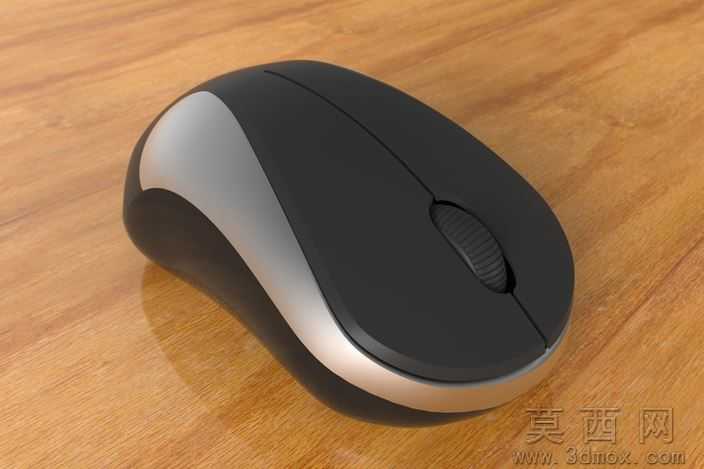

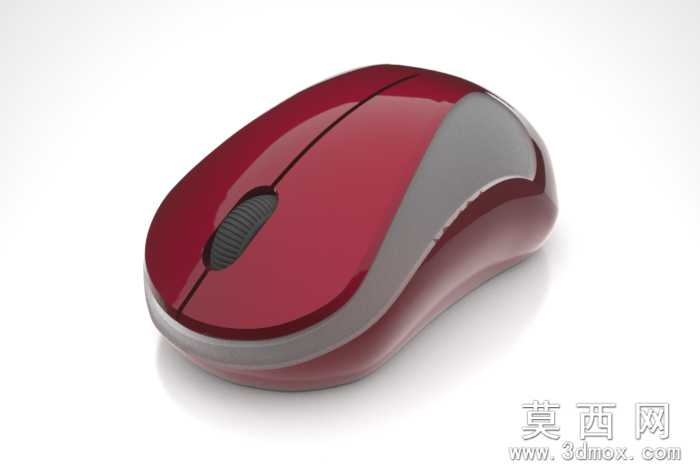

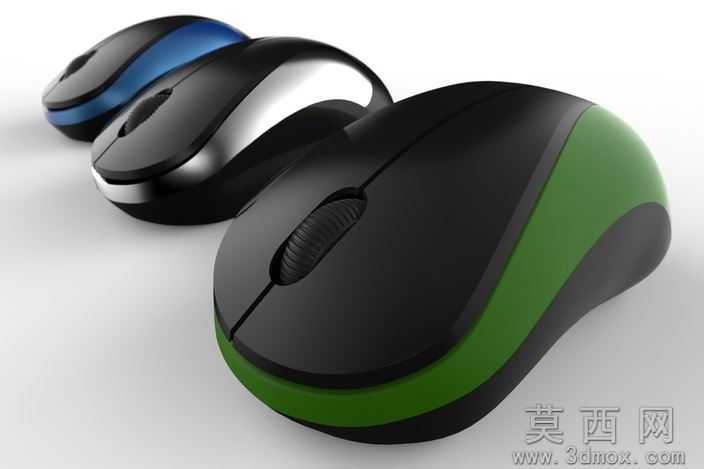

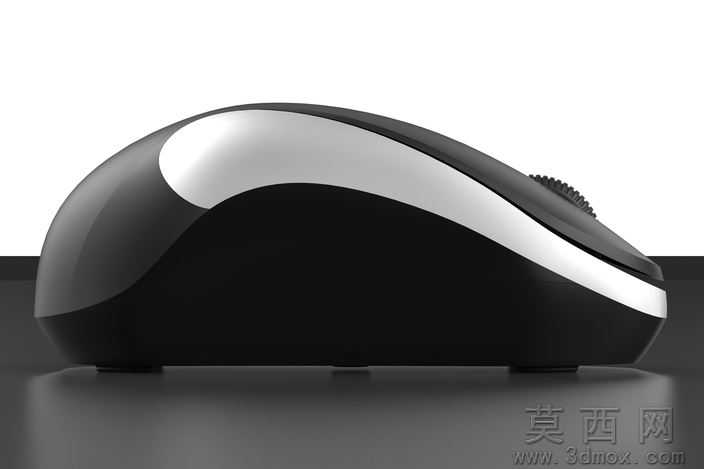

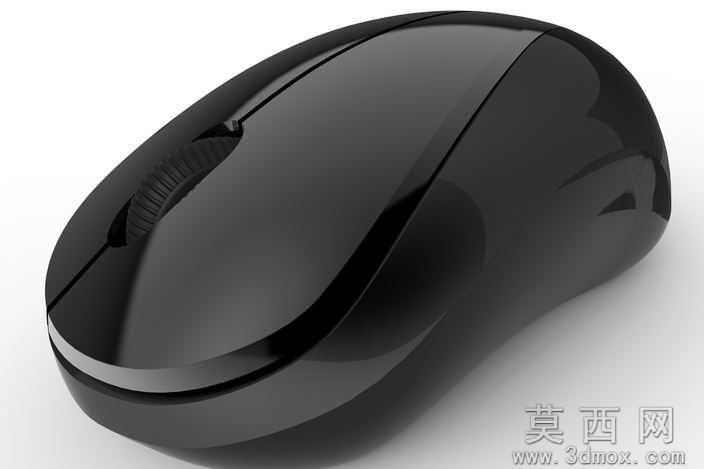

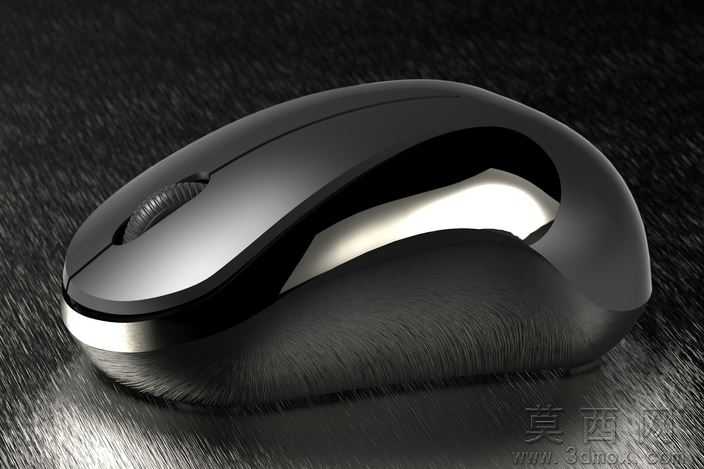

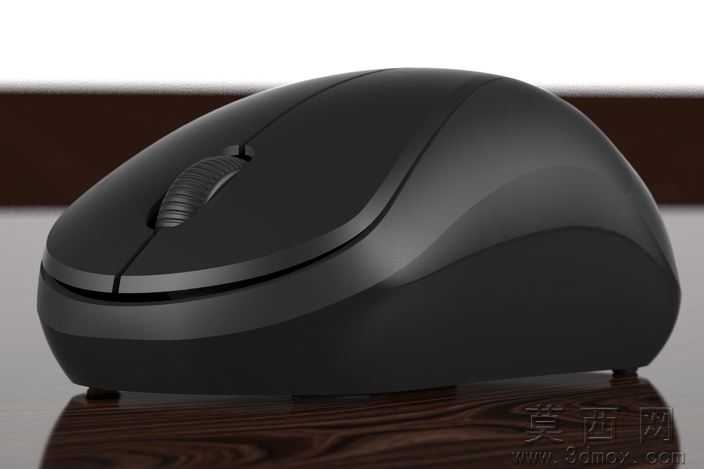

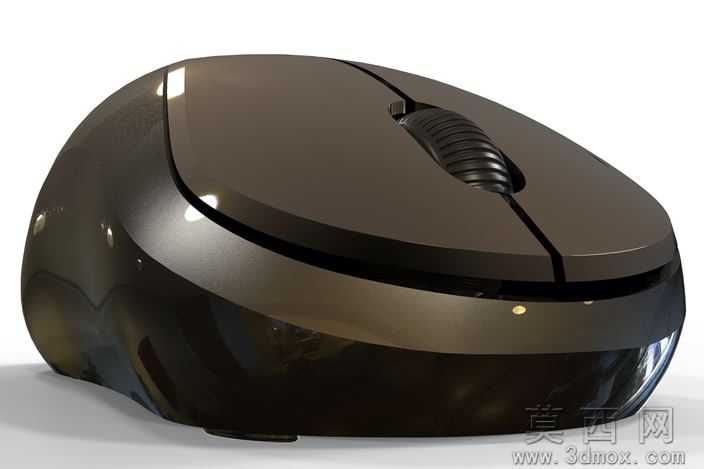

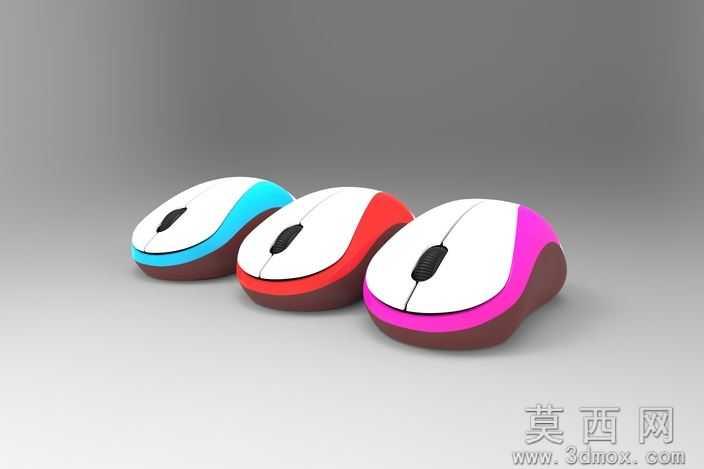

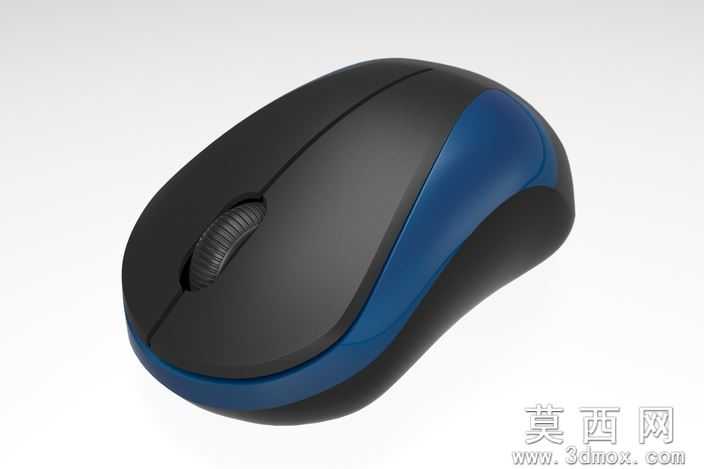

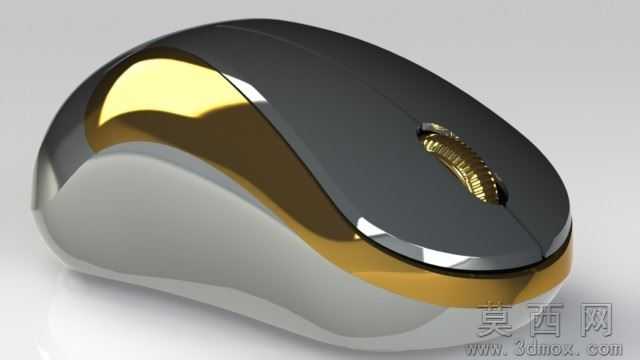

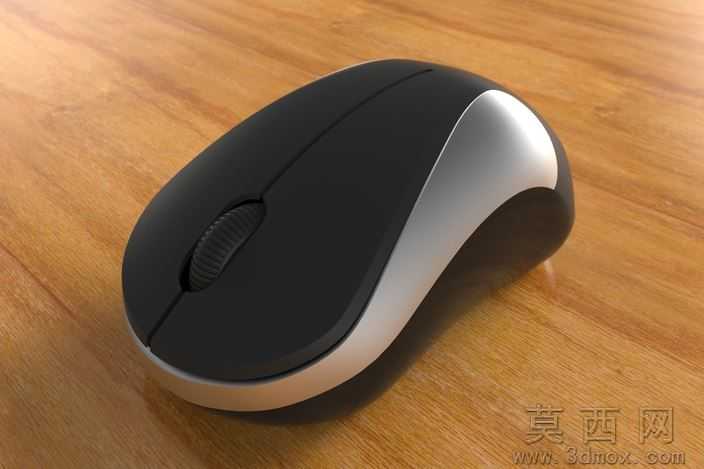

本模型为双飞燕N-320有线办公鼠标的全参数化三维建模成果，建模阶段以实物测绘尺寸为基准，在SolidWorks2011平台完成全流程构建：首先绘制鼠标上盖、下壳的多截面引导线，通过放样曲面生成符合人体工学的握持曲面，对左右按键分割线、滚轮安装槽、侧裙收边位置做曲率连续处理，避免曲面出现硬棱或褶皱；随后拆分独立零部件，分别构建滚轮组件、按键支撑筋、内部PCB安装位、线材出线口的实体结构，所有装配位置预留0.1-0.2mm的公差间隙，完全匹配实物的装配逻辑。参数设计层面严格遵循1:1实物比例，鼠标整体长度112mm、宽度62mm、最高点高度38mm，滚轮直径12mm、表面防滑齿间距0.8mm，侧裙红色装饰条的弧度、厚度与实物完全一致，所有特征均保留可编辑参数，使用者可根据需求调整曲面弧度、按键行程、壳体厚度等尺寸，快速衍生不同规格的同类型鼠标方案。渲染材质环节对不同部件做了精准的材质区分：上下壳主体采用黑色磨砂ABS材质，设置粗糙度0.6、反射强度0.15还原类肤磨砂的触感视觉效果；侧裙装饰条采用酒红色高光PC材质，粗糙度0.1、反射强度0.4呈现亮面质感；滚轮采用黑色软胶TPU材质，表面防滑纹理做凹凸贴图处理，还原橡胶滚轮的细腻质感；底部脚贴采用白色特氟龙材质，轻微的自发光属性模拟脚贴的光滑表面，最终渲染效果与实物外观高度一致。结构原理上完整还原了有线光电鼠标的基础构造：左右按键采用悬臂式支撑结构，内置按键柱对应微动开关位置，按下行程设定为1.5mm符合常规鼠标按键手感；滚轮采用中轴固定结构，可实现转动与中键下压两个动作；内部预留光电传感器安装位、透镜安装槽与线材走线槽，完整呈现鼠标从外部壳体到内部安装位的全部结构逻辑，可直接用于结构验证与开模参考。软件兼容层面，模型除原生SolidWorks2011格式外，同步导出STL、CATIA、STEP、IGES四种通用格式，STL格式为三角面片格式可直接导入切片软件用于3D打印验证；STEP与IGES为通用中间格式，可兼容UG、Pro/E、Rhino、3ds Max等绝大多数三维设计软件，不存在版本不兼容或特征丢失问题；CATIA格式可直接用于汽车、航空等领域的操作台人机工程适配设计。研发教学应用层面，该模型可作为消费电子曲面建模的教学案例，帮助学习者掌握多截面曲面放样、曲面分割、实体抽壳、装配体配合等常用建模命令；也可用于办公场景人机工程仿真，将模型导入人机工程分析软件验证不同手型的握持舒适度；还可作为产品设计专业的鼠标类产品设计参考基底，通过修改外观曲面快速生成新的设计方案，同时也可用于3D打印定制鼠标外壳的原型制作，满足个性化改装需求。
