ER11到ER50全系列数控ER筒夹结构设计

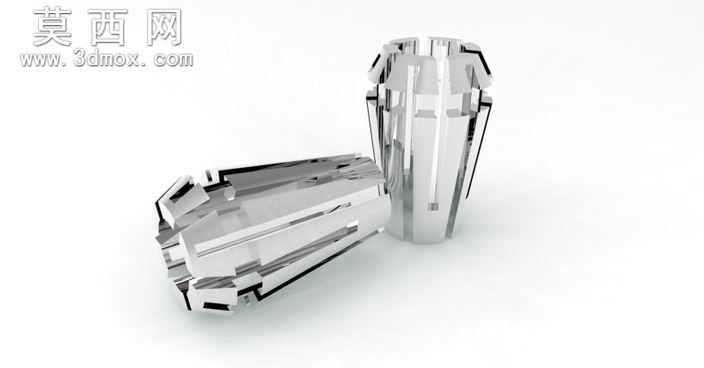

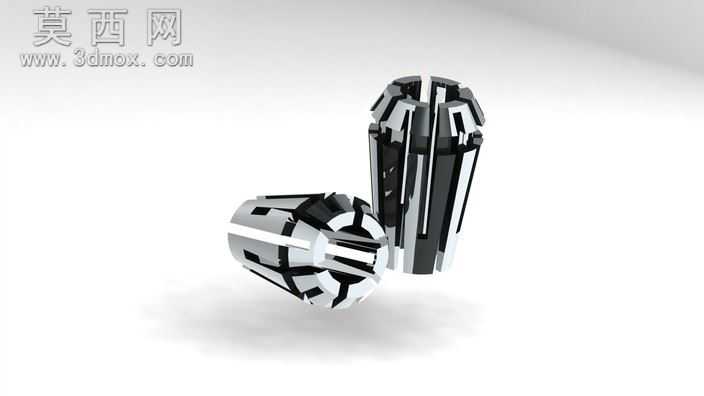

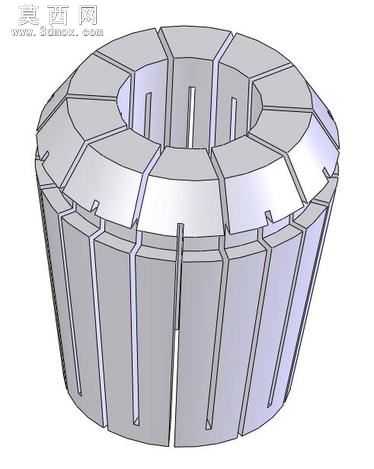

本套ER筒夹三维模型覆盖ER11至ER50全规格配置，是面向铣削、车削加工场景打造的刀具夹持核心部件，建模过程严格遵循ER弹性筒夹的行业通用标准，完整还原了产品的功能结构与细节特征。建模阶段以参数化设计为核心思路，首先根据不同ER规格的夹持范围、锥度配合尺寸、本体外径、总长等核心参数搭建基础特征框架，采用回转体命令生成筒夹的锥形本体与内孔基准，确保外锥面与对应ER刀柄的内锥孔能够实现精准贴合，保证夹持时的同轴度精度。模型完整还原了筒夹周向均匀分布的弹性开槽结构，开槽从筒夹夹持端沿轴向延伸，间隔均匀分布，通过合理的开槽宽度与深度设计，保证筒夹在锁紧时能够产生均匀的弹性形变，实现对刀具柄部的周向均匀抱紧，避免夹持偏摆影响加工精度。模型同时还原了筒夹端面的定位卡槽、外锥面的精度配合面、内孔的夹持接触面等细节结构，所有倒角、过渡圆角均按照实际加工工艺要求设计，既避免应力集中提升部件使用寿命，也还原了产品的真实工艺特征。渲染阶段采用金属合金钢材质，还原筒夹经过热处理后的硬质金属质感，对配合面、开槽边缘做精细化光影处理，清晰展示各部分结构的位置关系与尺寸比例。整套模型结构完整，各规格尺寸参数匹配行业标准，可用于数控加工刀具系统的装配模拟、夹持原理教学演示、非标刀柄配套设计参考，也可作为机加工工艺设计、机床附件选型的三维参考素材，帮助设计人员快速理解ER筒夹的工作原理与结构特点，缩短相关工装夹具的设计周期。
