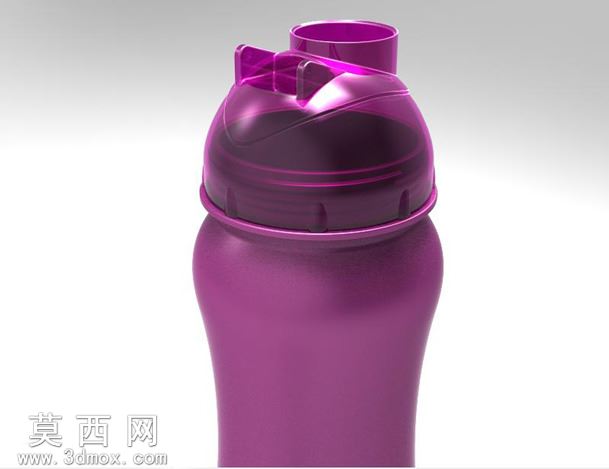

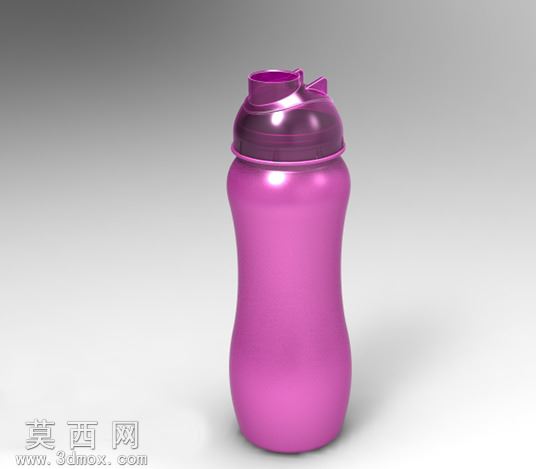

便携运动塑料饮水瓶外观结构设计

本作品为便携运动款塑料饮水瓶的三维设计成果，建模阶段依托参数化设计逻辑搭建整体结构，首先以旋转特征构建瓶身基础曲面，针对握持区域做内收弧面处理，匹配人手抓握时的掌部弧度，提升日常携带与运动使用时的握持贴合度，避免光滑瓶身易打滑的问题。瓶身主体采用均匀壁厚设计，在保证结构强度的同时控制整体重量，适配日常户外、运动场景的轻量化携带需求。瓶盖部分采用分体式结构设计，顶部设置翻盖式饮水口，通过卡扣结构实现与瓶盖主体的紧密扣合，翻盖与瓶盖衔接处做薄壁铰链结构处理，保证翻盖反复开合的结构耐用性，饮水口边缘做圆角过渡处理，贴合唇部接触的使用触感，避免尖锐边缘带来的使用不适感。瓶盖与瓶身的衔接位置设置多层螺纹止口结构，搭配密封胶圈的安装位设计，可有效防止瓶内液体渗漏，满足运动场景下倒置、晃动不漏水的使用要求。材质渲染阶段，瓶身主体选用半透明哑光紫塑料材质，调整材质的透光率与粗糙度参数，模拟PP类食品级塑料的真实质感，既可以隐约观察瓶内剩余水量，又不会因全透明材质产生过于强烈的反光影响视觉效果；瓶盖边缘的卡扣结构做轻微高光处理，突出结构的轮廓边界，让整体模型的结构层次更加清晰。设计过程中重点考量了产品的实际使用场景，针对运动时单手开合饮水的需求，优化了翻盖卡扣的按压力度，无需过大力度即可单手开启瓶盖，同时扣合后具备足够的锁止力，不会因运动颠簸意外开盖。整体模型的曲面过渡均做G2连续处理，避免出现生硬的棱角转折，既提升了产品的外观流畅度，也符合塑料注塑成型的工艺要求，避免生产过程中出现应力集中、脱模困难等问题，所有结构细节均匹配实际量产的工艺标准，可直接作为外观设计验证、结构手板制作的参考依据。
