气动同步对向四工位夹紧组件结构

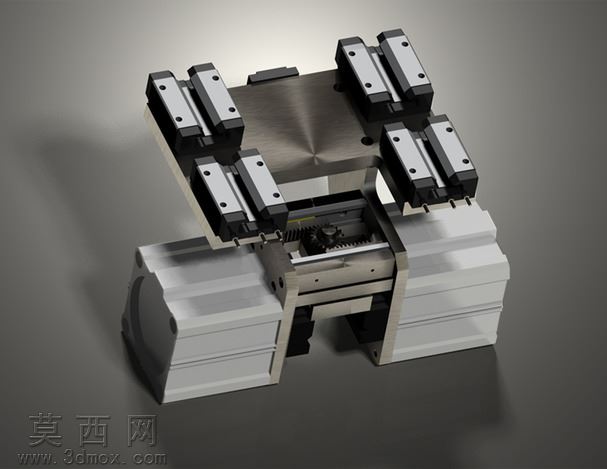

本夹紧组件采用三维参数化建模完成整体结构设计，建模过程中严格遵循机械装配的公差配合要求，对每一个零部件的尺寸进行精准约束，确保各运动部件之间无干涉、运行顺畅。整体结构以对称式布局为核心设计思路，底部集成两组平行布置的SMC标准气缸作为动力输出源，通过中间的齿轮齿条传动机构实现动力的同步传递，将气缸的直线往复运动转化为四个夹持工位的同步对向夹紧动作，从结构原理上保证四个夹持点的夹持力均匀一致、行程同步，避免出现偏载、夹持不同步导致的工件移位问题。渲染阶段针对不同零部件的材质特性进行了精细化的材质参数调整：气缸主体采用阳极氧化铝合金材质，设置了细腻的磨砂金属质感与低反射率的表面属性，还原工业铝型材的真实外观；夹持滑块部分采用轴承钢材质，调高了材质的高光硬度与反射强度，体现精加工金属零件的光洁表面；齿轮齿条传动部件做了发黑处理的材质设置，呈现深灰哑光的金属质感，区分不同功能部件的视觉层次；导向部位的橡胶枪柄部件设置了软质橡胶的材质属性，添加了细微的表面颗粒纹理与低反光的漫反射参数，还原橡胶件的触感视觉特征。设计过程中充分考虑了工装夹具的实际使用需求，在夹持滑块上预留了标准的夹具安装接口，可根据不同的工件外形更换适配的夹持头，拓展组件的适用场景；整体结构采用模块化设计思路，动力模块、传动模块、夹持模块之间通过标准紧固件连接，便于后期的维护与零部件更换；导向结构采用高精度直线导轨副，保证夹持动作的运动精度与重复定位精度，减少长期运行后的磨损间隙。在结构细节上，对齿轮齿条的啮合间隙做了合理的参数设置，既保证传动的顺畅无卡滞，又避免间隙过大导致的同步误差；气缸的安装位置做了下沉式设计，压缩整体结构的占用空间，让组件结构更加紧凑，便于集成到各类自动化加工、装配生产线中作为工件夹持工位使用。
