手动绳索齿轮式移动升降起重装置

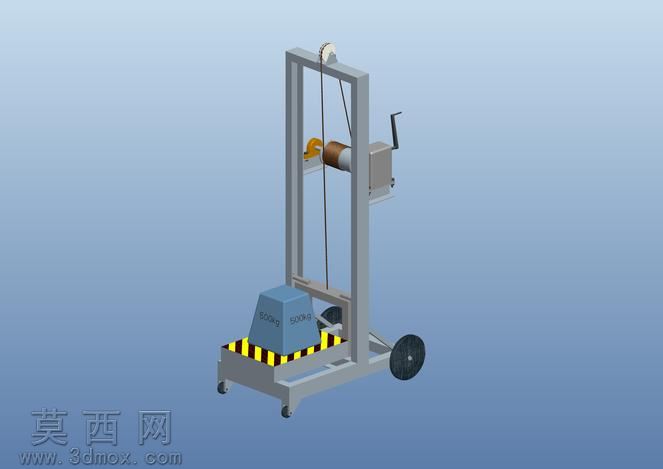

本作品为手动驱动的移动式升降起重装置三维模型，采用Pro/Engineer Wildfire5.0完成全参数化建模与运动动画制作，完整还原了装置的机械结构与作业逻辑。建模过程中首先搭建底部移动承载框架，采用方管焊接式机架结构，底部配置两个定向脚轮与两个带刹车的万向脚轮，赋予金属哑光灰的碳钢材质，机架底部边缘设置黄黑相间的警示涂装，模拟工业设备的安全标识设计。驱动部分采用手摇曲柄配合卷筒、定滑轮的绳索传动结构，顶部机架横梁处安装定滑轮改变绳索走向，侧部安装带棘轮止逆结构的绳索卷筒，手摇曲柄与卷筒之间通过齿轮组实现减速增扭，建模时精准还原了齿轮的齿形参数、卷筒的绳索缠绕槽、棘轮棘爪的止逆卡位结构，分别赋予齿轮金属镀铬材质、卷筒铸铁哑光材质、绳索高强度尼龙编织材质。升降承载平台设置在机架内侧的竖直导轨上，平台表面做防滑纹理处理，可承载500公斤重量的重物，建模时还原了平台与导轨之间的滑动配合结构，平台边缘同样设置安全警示条。运动动画制作时通过定义手摇曲柄的旋转驱动，关联齿轮组的传动比、卷筒的收放绳动作、定滑轮的绳索转向、升降平台的竖直位移，完整模拟手动摇动摇柄实现平台平稳升降的作业过程，同时添加了棘轮止逆结构的锁止动画，演示重物悬停时的安全锁止逻辑。渲染阶段采用工业产品展示级的光照设置，突出金属材质的质感与结构的装配关系，所有零部件均按照实际机械装配的约束关系进行配合，无干涉错位问题，可直接用于手动起重设备的结构演示、原理教学与方案优化参考，清晰展现了绳索传动与齿轮减速组合在手动起重场景下的应用优势，兼顾移动灵活性与大载重作业的实用性。
