单柱液压升降作业平台三维结构设计

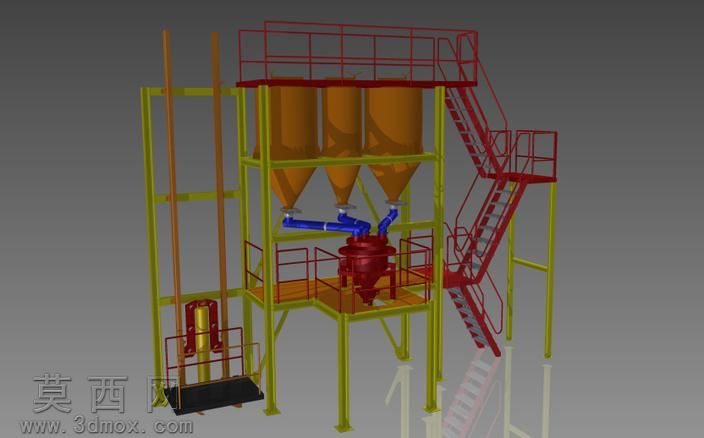

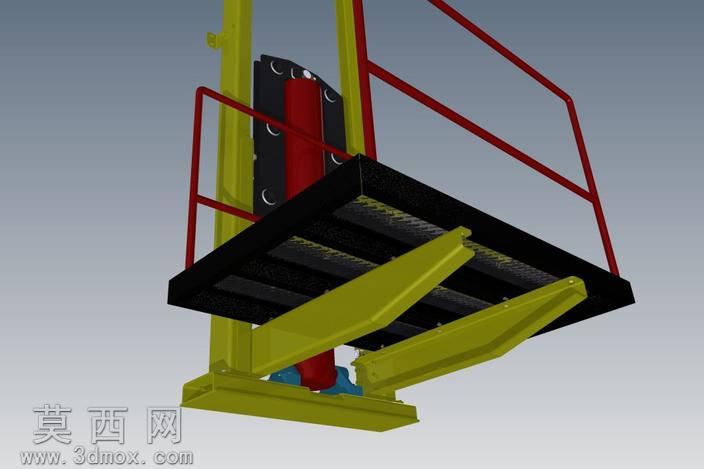

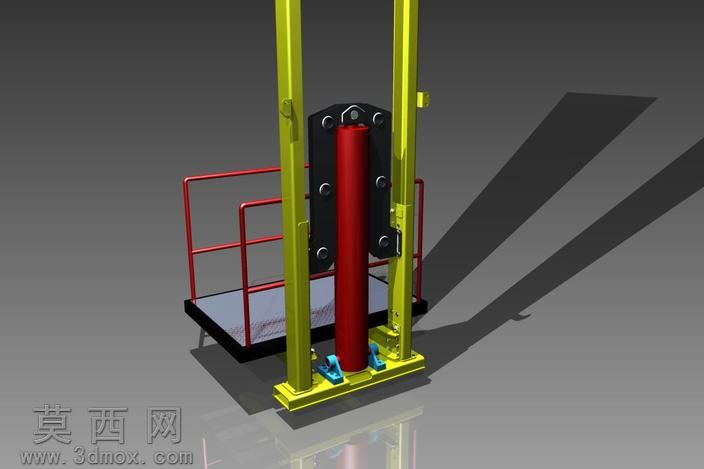

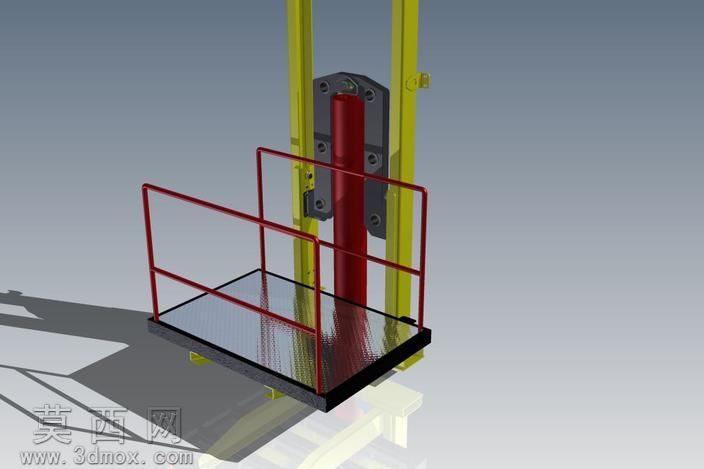

本作品为单柱式液压升降作业平台的三维建模设计，整体采用立式单柱导向搭配液压直顶驱动的结构方案，建模过程中严格遵循机械设计的尺寸规范与装配逻辑，对每一处结构细节都做了精准还原。模型主体包含底部承重基座、双平行立式导向立柱、中央液压驱动油缸、载人作业平台、安全防护护栏五大核心部分，各部件之间的装配关系清晰明确，可直观呈现设备的运行原理与结构组成。在建模环节，首先通过草图绘制勾勒各部件的截面轮廓，利用拉伸、凸台、切除等基础特征完成零件实体建模，针对导向立柱的导轨槽、油缸安装固定座、平台导向滑块等关键配合部位，做了公差适配的结构处理，保证虚拟装配时各运动部件无干涉。材质渲染阶段，为不同功能部件匹配了贴合实际工业应用的材质属性：两根立式导向立柱采用亮黄色喷塑金属材质，还原工业升降设备的安全警示配色；中央驱动油缸设置为深红色金属漆面搭配黑色端部密封端盖，清晰区分驱动部件与导向结构；载人作业平台采用防滑花纹钢板材质搭配黑色底部承重边框，平台周边的安全护栏采用红色圆管弯折焊接结构，还原真实防护栏的圆润弯折与焊接装配细节；底部基座采用厚重的铸钢材质表现，凸显设备的承重稳定性。渲染输出时添加了柔和的环境光影与地面反射效果，让整体模型的金属质感、结构层次更加清晰直观。设计思路上，该升降平台采用单油缸直顶驱动的方案，相比双柱或剪叉结构，具备结构简洁、维护便捷、占用空间小的优势，双平行导向立柱可为升降平台提供稳定的垂直导向，避免平台升降过程中出现偏摆晃动，平台周边设置的双层防护护栏可充分保障登高作业人员的操作安全，底部加宽的承重基座可降低设备整体重心，提升作业时的抗倾覆稳定性。模型完整还原了油缸与基座、平台的铰接固定结构，导向滑块与立柱导轨的配合结构，护栏与平台的焊接固定结构，可直接用于机械结构教学、升降设备方案展示、非标设备改型设计参考，能够清晰展现单柱液压升降设备的核心传动与支撑逻辑。
