手动液压式油桶搬运堆高装卸设备

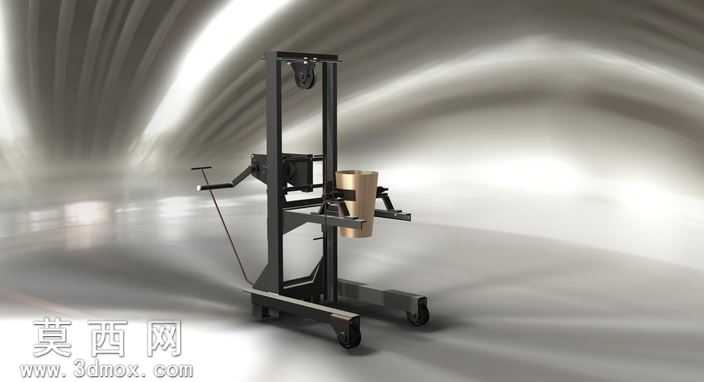

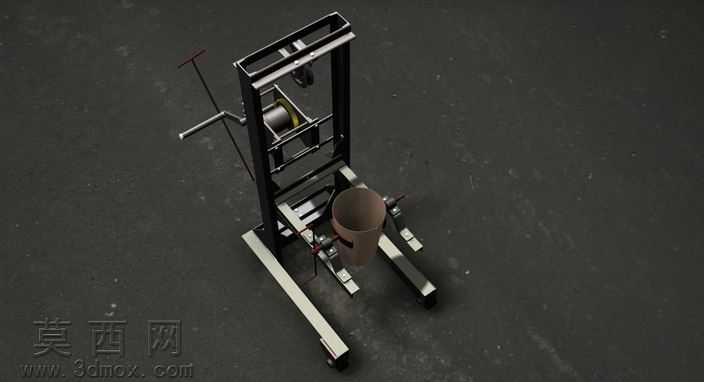

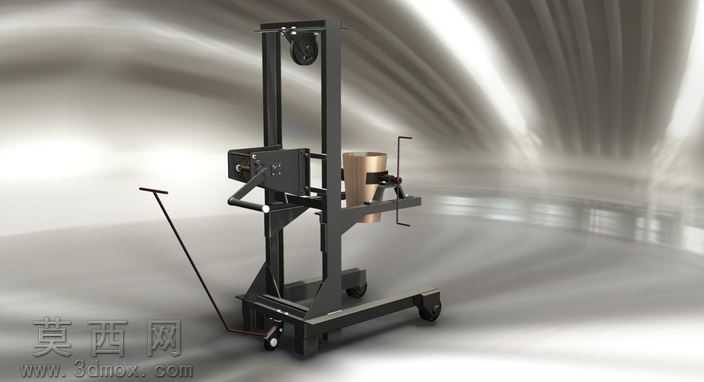

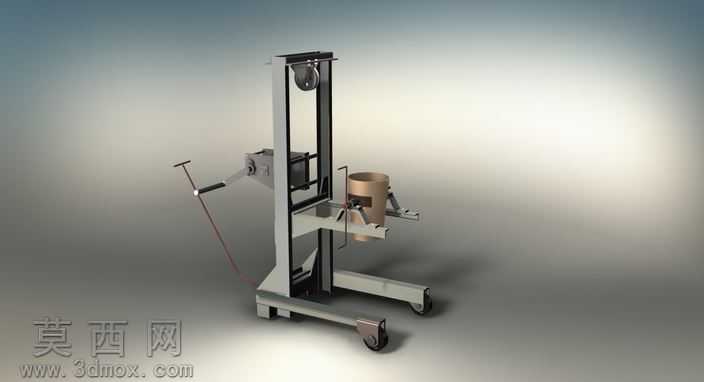

本作品为手动液压式油桶搬运堆高设备的三维建模成果，建模过程中严格遵循手动仓储装卸设备的实际工程尺寸比例，对设备的各个功能模块进行了精细化的结构还原。首先从整体框架结构入手，搭建了立式门架主体，门架采用冷轧型钢的截面结构建模，还原了型钢的折弯、焊接拼接的结构特征，门架顶部设置定滑轮安装位，用于配合手动液压起升机构的传动链条实现载荷升降。起升机构部分完整还原了手动液压泵的结构，包括摇臂操作杆、泵体柱塞、液压油路集成块、卸压操纵杆等细节，摇臂的铰接结构、防滑握把的曲面造型都做了贴合实际的建模处理，能够直观展示手动施压驱动柱塞泵油、推动起升托架沿门架导轨垂直升降的运动逻辑。载荷承载部分针对圆柱形油桶的搬运需求，设计了专用的夹抱承载托架，托架上设置了对应油桶侧壁弧度的弧形定位挡块，以及承托油桶底部的L型托爪，托爪与托架主体采用铰接结构建模，可适配不同规格的标准工业油桶的夹持固定需求，夹抱机构的锁紧联动结构也做了完整还原，能够清晰展示取放油桶时的机构动作逻辑。行走底盘部分还原了前侧的两个小直径承重万向轮与后侧的两个大直径定向轮的结构，轮架的转向铰接结构、滚轮的橡胶轮面与金属轮毂的分层材质都做了区分，底盘的支撑腿采用外伸式宽距结构，保障堆高作业时的整机稳定性，配重结构的布局也符合手动堆高设备的重心设计要求。渲染阶段采用工业产品展示常用的影棚布光方案，主光源从侧上方45度角投射，搭配辅助柔光源弱化结构阴影，突出金属材质的质感差异：门架与底盘结构件采用哑光喷塑金属材质，还原仓储设备常用的灰色漆面质感；液压活塞杆、铰接销轴等运动部件采用抛光金属材质，呈现金属加工面的光泽；操作握把、滚轮轮面采用橡胶材质，还原哑光防滑的材质特性；油桶模型采用工业常用的棕色金属漆面，搭配顶部的金属桶箍细节，让整体渲染效果贴近真实设备的视觉观感。建模过程中对各个运动部件的配合间隙做了合理还原，导轨与托架滑块的配合、铰接轴与轴孔的配合都符合机械设计的公差要求，整体模型可用于手动仓储装卸设备的结构展示、原理教学以及相关产品的方案设计参考，能够清晰展现手动液压堆高设备从操作输入到载荷升降、行走移动的完整功能逻辑，各个部件的装配关系清晰明了，没有出现结构干涉的问题，细节处的倒角、焊缝等工艺特征也做了适当还原，让模型更具真实工程感。
