三叶船用螺旋桨三维设计作品

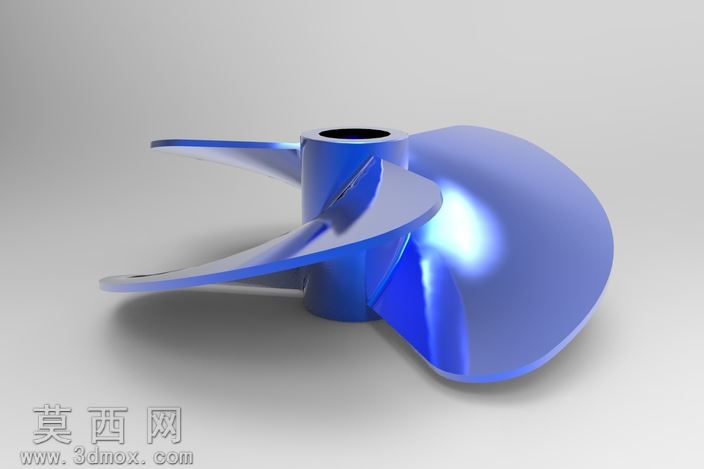

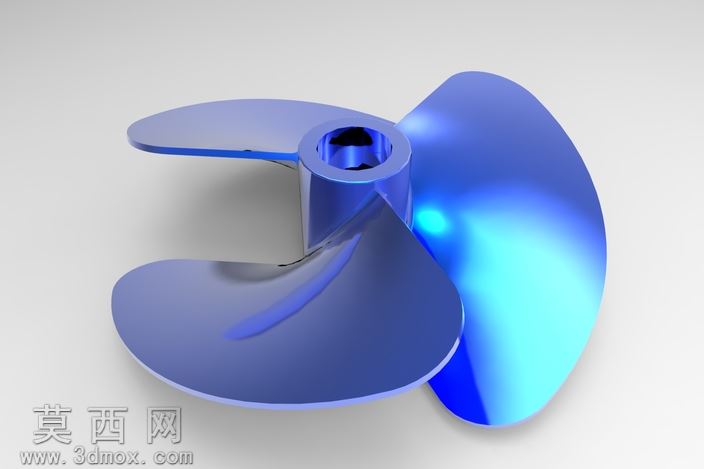

本作品为三叶结构船用螺旋桨三维建模设计，建模过程依托三维设计软件完成，整体采用参数化建模思路搭建，首先确定螺旋桨的中心轮毂基准，以中心轴为定位基准绘制轮毂的回转体轮廓，通过回转命令生成带中心安装孔的轮毂主体，中心孔预留标准轴系安装位，孔壁做适配传动连接的结构设计，保证后续装配时可与动力输出轴稳定配合。桨叶部分的建模以螺旋线为引导路径，结合船舶流体力学特性确定桨叶的翼型截面，沿螺旋引导线对多个不同半径位置的翼型截面进行放样，生成三片均匀环绕轮毂分布的桨叶主体，每片桨叶的曲面曲率经过反复调整，从叶根到叶梢的厚度平滑过渡，叶根位置做加厚圆角处理，强化桨叶与轮毂连接位置的结构强度，避免应力集中问题，叶梢位置做收薄处理，优化流体通过时的效率，降低运转过程中的紊流损耗。材质渲染阶段选用金属蓝色抛光金属材质，模拟不锈钢或铜合金螺旋桨的真实质感，添加环境反射效果还原金属表面的高光特性，轮毂中心孔位置做深色金属质感处理，区分安装位与桨叶主体的视觉差异，整体渲染效果突出曲面的流畅顺滑特性，清晰展现桨叶的曲面扭转角度与整体结构形态。结构设计上三片桨叶沿轮毂周向120度均匀分布，保证运转时的动平衡性能，桨叶的扭转角度从叶根到叶梢渐变，适配水流推进的做功逻辑，可将旋转动力高效转化为船舶行进的推力，整体模型无多余碎面，曲面连续性达到G2级别，可用于后续的流体仿真分析、结构强度校核，也可作为船舶配件展示、教学演示的数字化模型使用，建模过程中对所有特征做参数化关联，后续可根据使用需求调整桨叶直径、盘面比、螺距等核心参数，快速生成不同规格的螺旋桨模型，适配不同吨位、不同动力配置的船舶使用需求。
