推拉式快速夹钳压紧工装结构设计

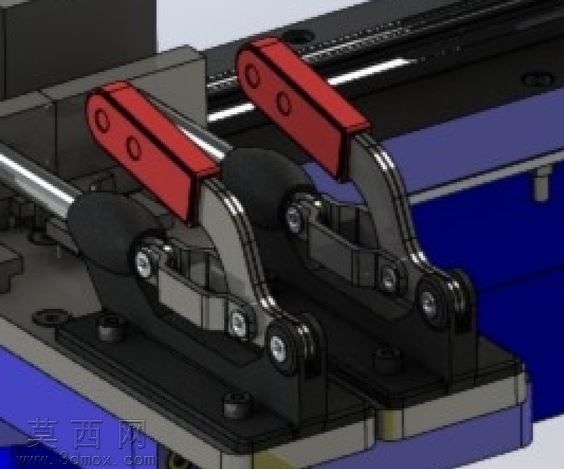

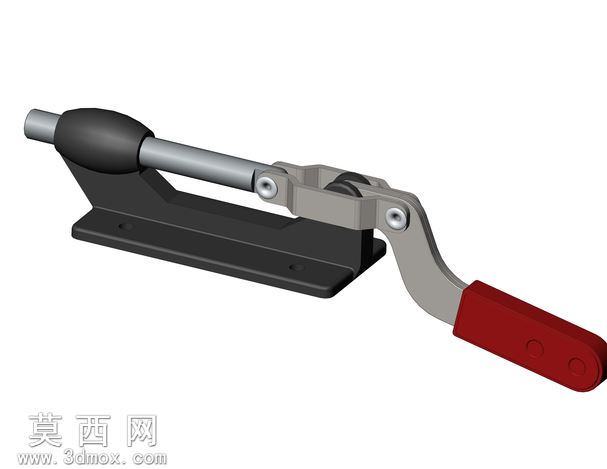

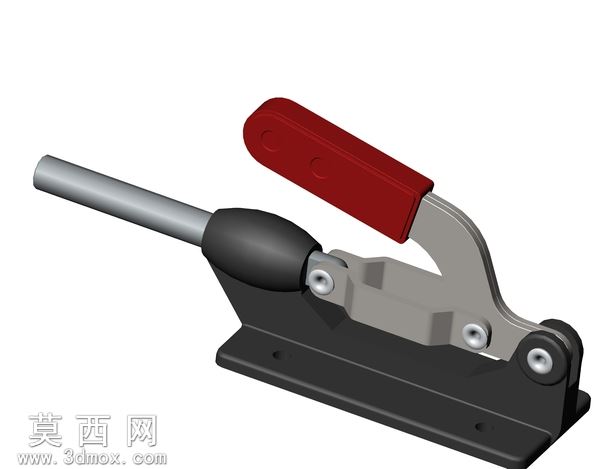

本作品为手动推拉式快速压紧夹钳的三维参数化建模成果，建模过程依托三维机械设计软件完成，全程采用自底向上的装配建模思路，先逐一完成所有单个零件的特征建模，再按照实际装配约束关系完成整体装配，同时完成干涉检查与运动仿真验证，确保夹钳的开合动作顺畅无卡滞、无零件干涉问题。建模阶段针对夹钳的不同功能零件匹配了对应的材质与外观渲染效果：底部安装底座采用黑色哑光金属材质，还原铸铁底座的厚重质感与表面磨砂处理效果；操作手柄采用红色硬质工程塑料材质，模拟酚醛树脂手柄的防滑耐磨外观，表面添加细微的磨砂纹理提升真实感；中间的握持套采用黑色软质橡胶材质，还原橡胶握套的弹性哑光质感，突出握持部位的防滑设计；传动连杆、压杆等受力金属零件采用银灰色金属材质，区分不同加工表面的质感，转轴部位添加金属光泽效果还原销轴的机加工表面特征；前端的推拉压杆采用亮面金属材质，还原镀铬杆件的光滑耐磨表面特性。结构设计上，该夹钳采用连杆式肘节夹紧原理，通过多组铰接连杆的力臂变化实现快速压紧与自锁功能：扳动红色操作手柄时，连杆机构越过死点位置即可完成自锁，此时前端压杆输出稳定的压紧力，不会因受反作用力自行松脱；反向扳动手柄即可快速解锁，带动压杆回缩松开工件，整个操作行程短、夹紧力稳定，适合工装工位上的快速工件固定场景。底座预留了标准安装孔位，可直接通过螺栓固定在工作台面或工装板上，整体结构紧凑，受力路径经过优化，所有铰接转轴位置均设计了对应的轴孔配合间隙，既保证转动灵活性，又避免间隙过大导致的夹紧晃动问题。渲染阶段采用工作室均匀布光，突出不同材质的质感差异，清晰展现夹钳的整体轮廓、各零件的装配关系与操作结构，让使用者可以直观理解该夹钳的操作方式与安装形式，该模型可直接用于工装设计选型参考、非标自动化工位的夹具排布设计，也可作为手动夹紧机构的教学演示模型使用。
