DN450法兰式旋启单向止回阀结构设计

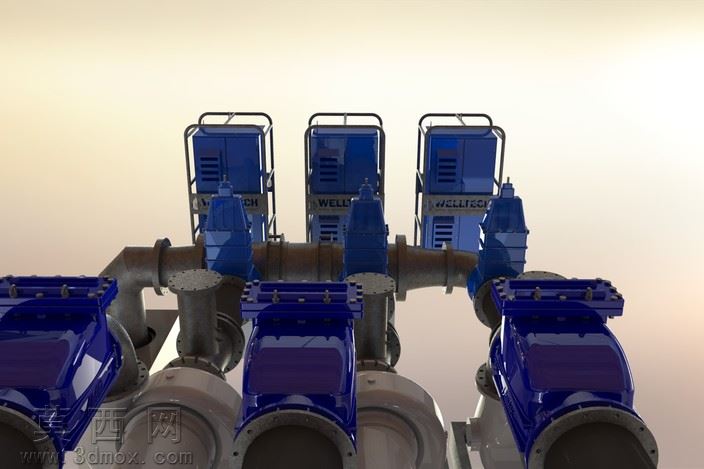

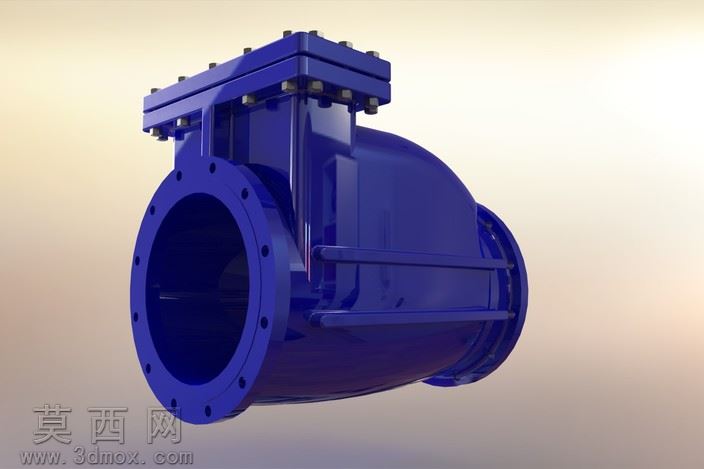

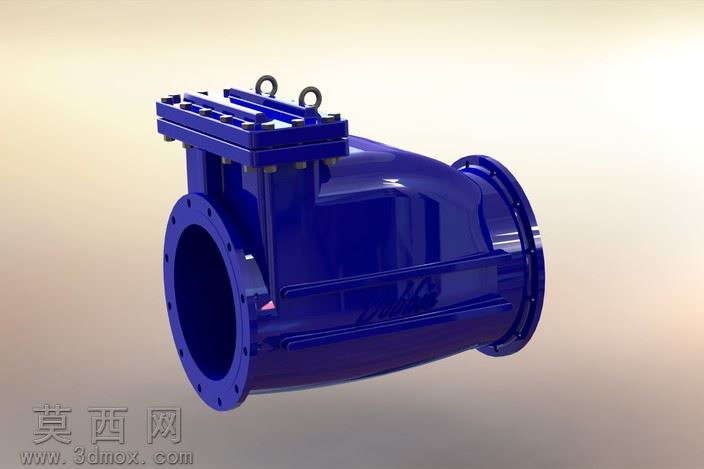

本模型为公称通径450毫米的法兰式旋启单向止回阀，整体采用三维参数化建模完成，建模过程严格遵循阀门设计的尺寸规范，保证各连接部位、结构部件的尺寸精度符合实际工业应用要求。建模阶段首先搭建整体外形轮廓，先完成阀体主体的曲面与实体融合建模，阀体采用角式弯流道结构，流道内壁做顺滑过渡处理，减少介质流动时的阻力损失，阀体两端分别设置法兰连接结构，法兰盘上的螺栓孔按照公称压力对应的标准做圆周均匀排布，保证安装时的对接精度。阀盖部分采用上装式法兰连接结构，通过均布的螺栓紧固件与阀体实现密封连接，建模时还原了螺栓、螺母的标准件细节，阀盖与阀体的密封接触面做平面精度处理，还原实际装配的密封贴合逻辑。内部的阀瓣摇臂结构做了完整的装配还原，阀瓣可绕固定销轴实现旋启动作，能够准确模拟介质正向流通时阀瓣开启、介质反向流动时阀瓣自动回落密封的工作逻辑，清晰展现止回阀防止介质倒流的核心功能。材质渲染阶段，整体阀体、阀盖、紧固件均采用工业阀门常用的涂装蓝色漆面材质，还原铸钢阀门喷涂防锈漆后的真实质感，金属螺栓部分做了镀锌金属质感区分，法兰密封面做了机加工后的金属哑光效果，渲染时采用柔和的工业产品打光方式，突出阀体的结构轮廓与曲面过渡，清晰展现各部件的装配关系与外形特征。设计过程中重点考量了大口径止回阀的结构强度，阀体外部设置了加强筋结构，提升阀体承压能力，所有连接部位的尺寸均匹配对应压力等级的管道安装标准，可用于管道系统的方案展示、装配模拟以及相关阀门产品的设计参考，完整还原了大口径旋启式止回阀的全部结构细节，各部件之间的装配间隙、运动行程都做了符合实际工况的参数设置，能够直观呈现该类止回阀的结构特点与工作原理。
